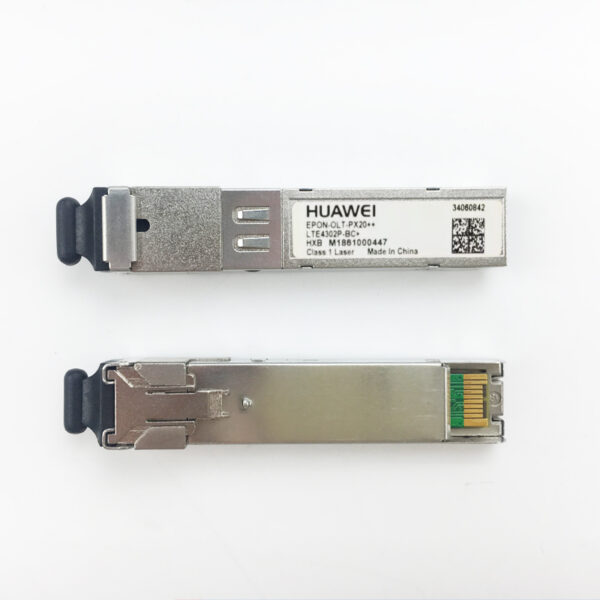

华为EPON-OLT-PX20++光模块 编码34060842

华为EPON-OLT-PX20++光模块 编码34060842

一、基础规格（Basic Specifications）

参数名称 详细说明
产品类别 EPON 光线路终端（OLT）增强型光模块，支持 PX20++ 光功率等级，符合 IEEE 802.3ah EPON 标准，为华为高功率长距版本
传输速率（Data Rate） 下行 1.25Gbps，上行 1.25Gbps（对称速率），兼容 EPON 标准协议，支持平滑过渡至 10G EPON
封装形式（Form Factor） 标准 SFP 封装，尺寸适配华为 OLT 设备插槽，支持热插拔（Hot-Swappable），即插即用
波长（Wavelength） 下行 1490nm（连续模式 DFB 激光器发射），上行 1310nm（突发模式 APD 接收器接收），单纤双向传输；可选支持 CATV 1550nm 波长（需配合合波模块）

二、光功率与传输性能（Optical Power & Transmission）

参数名称 详细说明
光功率预算（Power Budget） 32dB（典型值），比 PX20 + 提升 4dB，支持更大链路损耗，适配复杂 ODN 网络（如多级分光、长距离光缆）
发射光功率（TX Power） 5~9dBm（典型值 7dBm），采用高功率 DFB 激光器，输出稳定性优于 PX20+，抗衰减能力增强
接收灵敏度（RX Sensitivity） -27dBm（突发模式下），通过增强型 APD 探测器设计，比 PX20 + 提升 3dB，弱光信号接收能力更强
过载光功率（Overload Power） -8dBm，抗强光干扰能力优化，减少近距离 ONU 接入时的信号饱和风险
最大传输距离（Max Distance） 20 公里（单模光纤 G.652D/G.657A），支持 1:64 分光比下满速率传输；1:32 分光比可达 25 公里
分光比（Splitter Ratio） 标准支持 1:64，通过智能功率调节可适配 1:128 超高分光场景（需配合华为 MA5800 系列 OLT）

三、接口与物理特性（Interface & Physical Features）

参数名称 详细说明
接口类型（Connector Type） LC/PC 双工接口，适配单模光纤（SMF），支持与 SC/UPC 适配器兼容转换
光学子组件（Optical Subassembly） 集成 WDM 波分复用器、低噪声 APD-TIA 接收器和高功率 DFB 激光器，降低插入损耗（≤0.5dB）
数字诊断（DOM） 支持 SFF-8472 标准，实时监控光功率、温度、电压、激光器偏置电流等参数，支持远程告警
信号编码（Signal Encoding） 采用 8B/10B 编码，符合 IEEE 802.3ah 规定的帧结构（512 字节帧长），支持 CRC 校验

四、功能与管理（Functionality & Management）

参数名称 详细说明
动态带宽分配（DBA） 支持 DBA 算法（IPACT 协议），带宽分配粒度 1Mbps，保障语音、视频等实时业务低时延（≤10ms）
前向纠错（FEC） 支持上行 FEC 功能，纠错能力≥1×10⁻³，提升长距离传输抗干扰能力
认证方式（Authentication） 支持 MAC 地址、SN、Password 三重认证，防非法 ONU 接入，兼容华为 eSight 管理平台
保护机制（Protection） 支持 Type B 双归属保护、Type C 光纤环网保护，故障倒换时间≤50ms
功率调节（Power Tuning） 支持动态光功率调节（±3dB 可调），根据链路损耗自动优化发射功率，延长激光器寿命

五、环境与可靠性（Environmental & Reliability）

参数名称 详细说明
工作温度（Operating Temp） 工业级：-40℃~+85℃，适应户外机柜、偏远地区等极端环境（如高温沙漠、低温高原）
存储温度（Storage Temp） -40℃~+85℃，满足长期运输和库存需求，性能无衰减
相对湿度（Relative Humidity） 5%~95%（无冷凝），抗潮湿性能适配多雨地区或高湿度机房
冲击与振动（Shock & Vibration） 符合 IEC 60068-2-27（冲击）和 IEC 60068-2-6（振动）标准，设备搬运后性能稳定
合规认证（Compliance） 符合 IEEE 802.3ah EPON 标准、RoHS 2.0、IEC 60825-1 Class 1 激光安全、FCC Part 15 Class B

六、设备兼容性（Device Compatibility）

主流适配 OLT 设备：

  • 华为 MA5800 系列：MA5800-X17、MA5800-X15、MA5800-X7，需搭配 EPHF 或 EPFD 接口板
  • 华为 MA5600 系列：MA5680T、MA5683T（需固件升级至 V200R020 及以上版本）
  • 接口板兼容性：支持华为 H803EPFD（16 口 EPON 板）、H901EPHF（增强型业务板）

光模块互操作性：

  • 兼容华为 HG8240H、HG8346R 等 Class B+、C+ EPON ONU，支持混合速率组网
  • 第三方 ONU 需符合 IEEE 802.3ah 标准并通过华为 interoperability 测试
