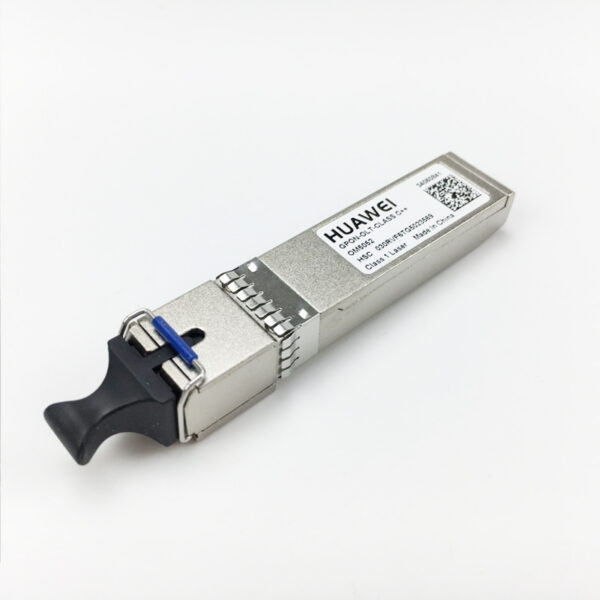

华为GPON-0LT-CLASS C++ 光模块 编码34060841

华为GPON-0LT-CLASS C++ 光模块 编码34060841

一、基础规格（Basic Specifications）

参数名称 详细说明
产品类别 GPON 光线路终端（OLT）增强型光模块，支持 Class C++ 光功率等级，符合 ITU-T G.984.2 标准，为华为自研高功率版本
传输速率（Data Rate） 下行 2.488Gbps，上行 1.244Gbps，非对称速率设计，兼容 GPON 标准协议及 10G PON 平滑升级路径
封装形式（Form Factor） 标准 SFP 封装，尺寸适配华为 OLT 设备插槽，支持热插拔（Hot-Swappable）
波长（Wavelength） 下行 1490nm（连续模式 DFB 激光器发射），上行 1310nm（突发模式 APD 接收器接收），单纤双向传输

二、光功率与传输性能（Optical Power & Transmission）

参数名称 详细说明
光功率预算（Power Budget） 35dB（典型值），支持更大链路损耗，比 Class C + 提升约 8%，可覆盖更复杂 ODN 网络
发射光功率（TX Power） 6~10dBm（典型值 8dBm），采用高功率 DFB 激光器，输出稳定性优于 Class C+
接收灵敏度（RX Sensitivity） -35dBm（突发模式下），通过增强型 APD 探测器实现更高接收灵敏度，比 Class C + 提升 3dB
过载光功率（Overload Power） -15dBm，抗强光干扰能力增强，减少近距离光信号饱和风险
最大传输距离（Max Distance） 20 公里（单模光纤 G.652D/G.657A），支持 1:128 分光比下满速率传输
分光比（Splitter Ratio） 标准支持 1:128，通过智能功率调节可适配 1:256 超高分光场景（需配合华为 MA5800 系列 OLT）

三、接口与物理特性（Interface & Physical Features）

参数名称 详细说明
接口类型（Connector Type） LC/PC 或 SC/UPC 双工接口，适配单模光纤（SMF），支持光连接器类型兼容转换
光学子组件（Optical Subassembly） 集成 WDM 滤波器、APD-TIA 接收器和 DFB 激光器，高集成度设计降低插入损耗
数字诊断（DOM） 支持 SFF-8472 标准，实时监控光功率、温度、电压、偏置电流等参数，便于远程运维
信号编码（Signal Encoding） 采用 GEM 封装协议，支持 ITU-T G.984.3 规定的帧结构与差错控制机制

四、功能与管理（Functionality & Management）

参数名称 详细说明
动态带宽分配（DBA） 支持 SR（Static Reservation）和 NSR（Non-Static Reservation）算法，带宽分配粒度 64Kbps，保障高清视频、5G 前传等低时延业务
前向纠错（FEC） 支持上行 / 下行 FEC 功能，纠错能力≥4.8×10⁻³，提升长距离传输可靠性
认证方式（Authentication） 支持 SN、Password、LOID 多重认证，防非法 ONU 接入，兼容华为 iManager U2020 管理平台
保护机制（Protection） 支持 Type B 双归属保护、Type C 光纤环网保护，故障倒换时间≤50ms
功率调节（Power Tuning） 支持智能光功率动态调节，根据链路损耗自动优化发射功率，延长激光器寿命

五、环境与可靠性（Environmental & Reliability）

参数名称 详细说明
工作温度（Operating Temp） 工业级：-40℃~+85℃，适应户外机柜、偏远地区等极端环境
存储温度（Storage Temp） -40℃~+85℃，满足长期运输和库存需求
相对湿度（Relative Humidity） 5%~95%（无冷凝），抗潮湿性能适配多雨地区部署
冲击与振动（Shock & Vibration） 符合 IEC 60068-2-27（冲击）和 IEC 60068-2-6（振动）标准，设备搬运无性能衰减
合规认证（Compliance） 符合 ITU-T G.984.2 Class C++、RoHS 2.0、IEC 60825-1 Class 1 激光安全、FCC Part 15 Class B

六、设备兼容性（Device Compatibility）

主流适配 OLT 设备：

  • 华为 MA5800 系列：MA5800-X17、MA5800-X15、MA5800-X7，需搭配 GPHF 或 GPFD 接口板
  • 华为 MA5600 系列：MA5680T、MA5683T（需固件升级至 V200R019 及以上版本）
  • 接口板兼容性：支持华为 H803GPFD（16 口 GPON 板）、H901GPHF（增强型业务板）

光模块互操作性：

  • 兼容华为 HG8245H、HG8347H 等 Class C+ ONU，支持混合 Class B+/C+/C++ 组网
  • 第三方 ONU 需符合 ITU-T G.984.2 标准并通过华为 interoperability 测试
