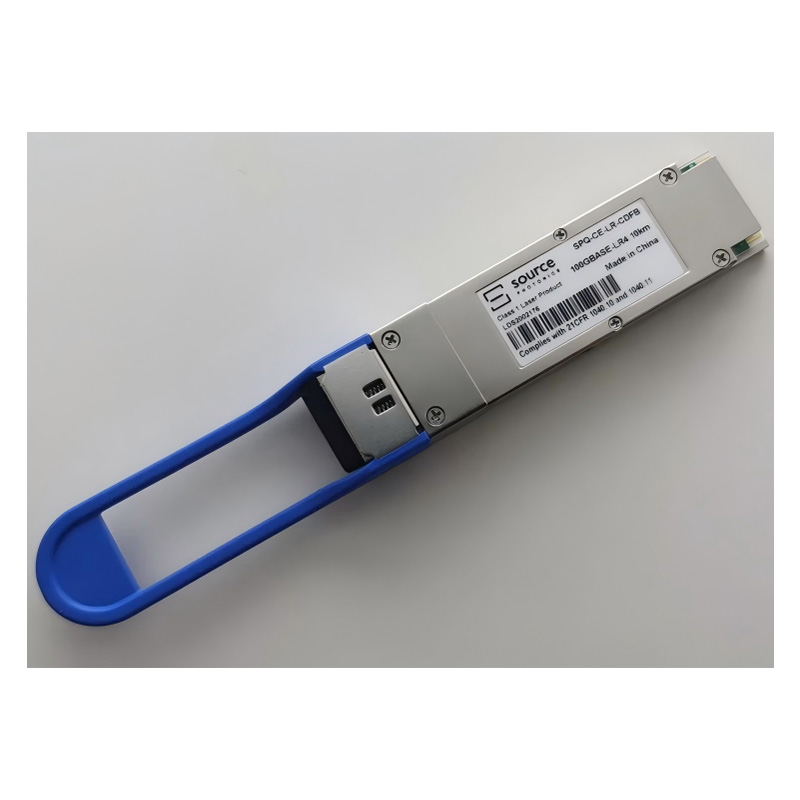

索尔思 Source SPQ-CE-LR-CDFB 光模块

基础信息

• 产品型号：SPQ-CE-LR-CDFB
• 品牌：索尔思（Source Photonics）
• 产品类型：100G QSFP28 LR4 光收发一体模块
• 封装形式：QSFP28 MSA 标准热插拔封装
• 接口类型：LC 双工光纤接口
• 符合标准：IEEE 802.3ba 100GBASE-LR4、SFF-8665 Rev 1.9、SFF-8636 Rev 2.6、RoHS、Laser Class 1
• 温度等级：0°C ~ +70°C（商业级）
• 激光等级：Class 1 激光安全

传输速率与协议

• 数据速率：4×25.78125 Gbps，总速率 103.125 Gbps（全双工）
• 支持协议：100G Ethernet、OTN、CPRI、eCPRI
• 电气接口：CAUI-4 高速差分电接口

光学性能参数

• 发射波长：1295.56nm / 1300.05nm / 1304.58nm / 1309.14nm（LAN WDM 4 波）
• 激光器类型：EML 电吸收调制激光器阵列
• 探测器类型：PIN 光电二极管阵列
• 光纤类型：单模光纤（SMF，G.652/G.655）
• 发射光功率：-6.0 ~ +2.0 dBm（单通道）
• 接收灵敏度：≤ -8.6 dBm（单通道，OMA，BER ≤ 10⁻¹²）
• 接收过载光功率：+5.5 dBm
• 消光比：≥ 3.5 dB
• 光回损（ORL）：≥ 25 dB

传输距离

• 单模光纤 G.652：10 km

电气与功耗

• 供电电压：3.3 V ± 5%
• 最大功耗：≤ 3.8 W
• 数字诊断：支持 DDM / DOM 全参数监控（SFF-8636）
• ESD 防护：IEC 61000-4-2，≥ 15 kV

应用场景

• 数据中心 100G 跨机架、跨机房、园区 10km 长距互联
• 企业网、城域网 100G 骨干链路、核心层万兆升级
• 电信运营商 100G 接入网、承载网、5G 基站前传 / 中传
• 云计算、大数据、超算中心 100G 高速光纤组网
• 金融、广电、电力行业 100G 专网长距传输

核心功能

1. 100G 超高速光电信号转换

   采用 4 通道 25G EML 调制激光器 + PIN 高灵敏度探测器阵列，支持 103.125Gbps 全双工 并行传输，完美兼容 100G 以太网、OTN、5G CPRI/eCPRI 等协议，实现电信号与光信号双向高速转换，为 10km 长距链路 提供 百兆带宽、低时延、低误码 的稳定传输通道。
2. LAN WDM 4 通道波分复用

   搭载 1295nm~1309nm 4 波 LAN WDM 技术，通过 MUX/DEMUX 复用解复用，将 4 路 25G 电信号 转为 4 路不同波长光信号，并在 1 根单模光纤 上同步传输，大幅提升光纤带宽利用率、降低布线成本、简化网络架构，适配 高密度 100G 长距互联 场景。
3. 10km 无中继长距稳定传输

   EML 低色散激光器 + 高灵敏度 PIN 接收 设计，在 G.652/G.655 单模光纤 上实现 10km 无中继长距传输，抗衰减、抗色散能力强，完美解决 数据中心跨园区、企业跨楼宇、城域网节点 等 100G 长距互联 传统短距模块无法覆盖的场景。
4. DDM 数字诊断智能监控

   内置 DDM/DOM 数字诊断功能（SFF-8636 标准），实时监控温度、电压、激光器偏置电流、发射光功率、接收光功率 五大核心参数，支持 故障预警、远程诊断、状态可视化、异常告警，大幅降低运维成本、保障 7×24 小时不间断通信。
5. QSFP28 高密度热插拔部署

   QSFP28 紧凑型封装，支持 热插拔即插即用，无需设备断电 即可安装、更换、扩容，LC 双工接口 布线便捷，兼容思科、华为、新华三、Juniper、戴尔、英伟达 等主流厂商 100G QSFP28 端口设备，部署灵活、升级成本低。
6. 低功耗高可靠工业级设计

   ≤3.8W 低功耗，减少设备散热压力与能耗成本；Class 1 激光安全、高等级 ESD 防护、EML 调制技术、宽温元器件 与 严格品控，具备 抗干扰、防浪涌、长寿命 特性，适配数据中心、电信级、企业级等复杂网络环境。
