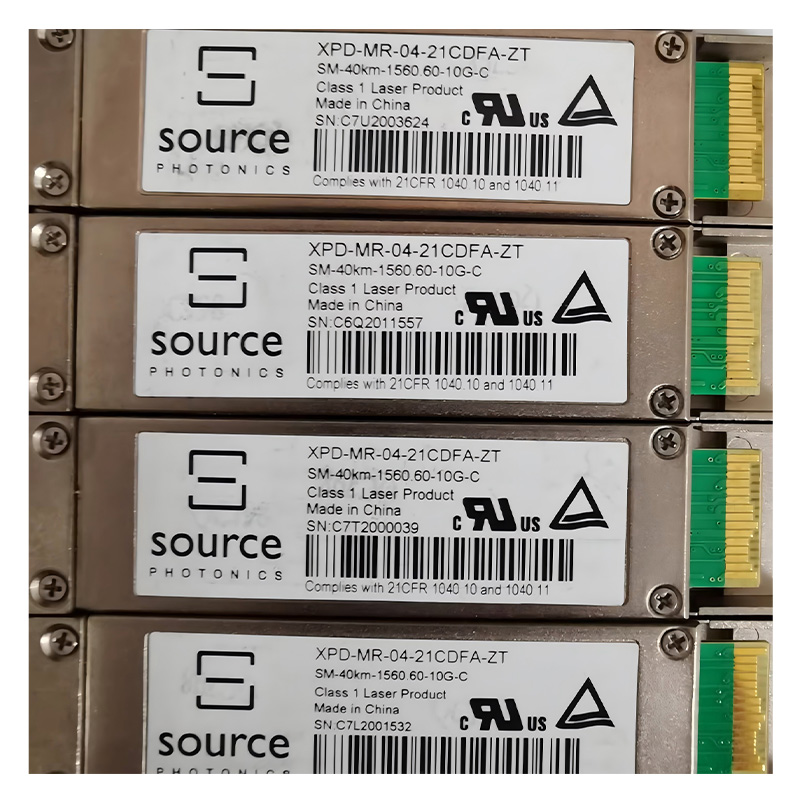

索尔思 Source XPD-MR-04-21CDFA-ZT 光模块

基础信息

• 产品型号：XPD-MR-04-21CDFA-ZT
• 品牌：索尔思（Source Photonics）
• 产品类型：10G XFP DWDM 光收发一体模块
• 封装形式：XFP MSA 标准热插拔封装
• 接口类型：LC 双工光纤接口
• 波长通道：1561.0 nm（ITU 通道 C-Band）
• 符合标准：IEEE 802.3ae 10GBASE-ER、XFP MSA Rev 4.5、SFF-8472、RoHS、Laser Class 1
• 温度等级：-5°C ~ +85°C（工业级宽温 ZT 版）
• 激光等级：Class 1 激光安全

传输速率与协议

• 数据速率：10.3125 Gbps / 11.3 Gbps（全双工）
• 支持协议：10G Ethernet、10G Fiber Channel、SONET/SDH、OTN、CPRI
• 电气接口：XFI 高速差分电接口

光学性能参数

• 发射波长：1561.0 nm（DWDM C-band）
• 激光器类型：EML/DFB 分布式反馈激光器（带制冷）
• 探测器类型：APD 雪崩光电二极管
• 光纤类型：单模光纤（SMF，G.652/G.655）
• 发射光功率：0 ~ +4 dBm
• 接收灵敏度：≤ -15.0 dBm（BER ≤ 10⁻¹²）
• 接收过载光功率：+4 dBm
• 消光比：≥ 9.0 dB
• 光回损（ORL）：≥ 25 dB
• DWDM 间隔：100GHz ITU 标准通道

传输距离

• 单模光纤 G.652：40 km（无中继）

电气与功耗

• 供电电压：3.3 V ± 5%
• 最大功耗：≤ 2.5 W
• 数字诊断：支持 DDM / DOM 全参数监控
• ESD 防护：IEC 61000-4-2，≥ 15 kV

典型应用场景

• 电信运营商 10G 骨干网、城域网 DWDM 波分复用
• 数据中心 10G 长距互联、园区网跨楼宇 40km 万兆链路
• 广电、电力、交通行业 10G 光纤通信、专网长距传输
• 工业级 / 室外机柜、宽温环境 10G 稳定传输（ZT 版）
• OTN 光传输网、SONET/SDH 10G 升级改造

核心功能

1. 10G 高速光电信号转换

   采用 1561nm DFB 制冷激光器 + APD 高灵敏度探测器，支持 10.3125Gbps~11.3Gbps 全双工传输，兼容 10G 以太网、光纤通道、OTN、SONET/SDH 等多协议，完成电信号与光信号双向高速转换，为 40km 长距链路 提供 万兆带宽、低误码、低时延 的稳定传输通道。
2. DWDM 密集波分复用

   搭载 100GHz ITU 标准 1561nm DWDM 波长，支持 单纤多通道波分复用，在 1 根单模光纤 上同时传输 数十个 10G 光信号，大幅提升光纤带宽利用率、降低光纤布线成本，适配 电信城域网、骨干网、数据中心长距互联 高密度波分组网。
3. 40km 无中继长距稳定传输

   1561nm 低损耗波长 + APD 高灵敏度接收，在 G.652/G.655 单模光纤 上实现 40km 无中继长距传输，抗色散、抗衰减能力强，解决 跨楼宇、跨城区、园区广域 10G 长距互联 传统短距模块无法覆盖的场景。
4. -5°C ~ +85°C 工业级宽温

   ZT 宽温工业级设计，可在 -5°C 至 +85°C 极端温度环境下 7×24 小时稳定运行，适配 室外机柜、工业现场、野外通信、边缘数据中心、高寒 / 高温机房 等普通商业级模块无法胜任的场景，提升网络环境适应性与可靠性。
5. DDM 数字诊断智能监控

   内置 DDM/DOM 数字诊断功能（SFF-8472 标准），实时监控温度、电压、激光器偏置电流、发射光功率、接收光功率 五大核心参数，支持 故障预警、远程诊断、状态可视化、异常告警，大幅降低运维成本、保障网络不间断通信。
6. XFP 热插拔即插即用

   XFP 标准紧凑型封装，支持 热插拔即插即用，无需设备断电 即可安装、更换、扩容，LC 双工接口 布线便捷，兼容思科、华为、新华三、Juniper、诺基亚、爱立信 等主流厂商 10G XFP 端口设备，部署灵活、升级成本低。
7. 低功耗高可靠工业级设计

   ≤2.5W 低功耗，减少设备散热压力与能耗；Class 1 激光安全、高等级 ESD 防护、制冷型激光器、宽温元器件 与 严格品控，具备 抗干扰、防浪涌、防振动、长寿命 特性，适配电信级、工业级、室外等复杂网络环境。
