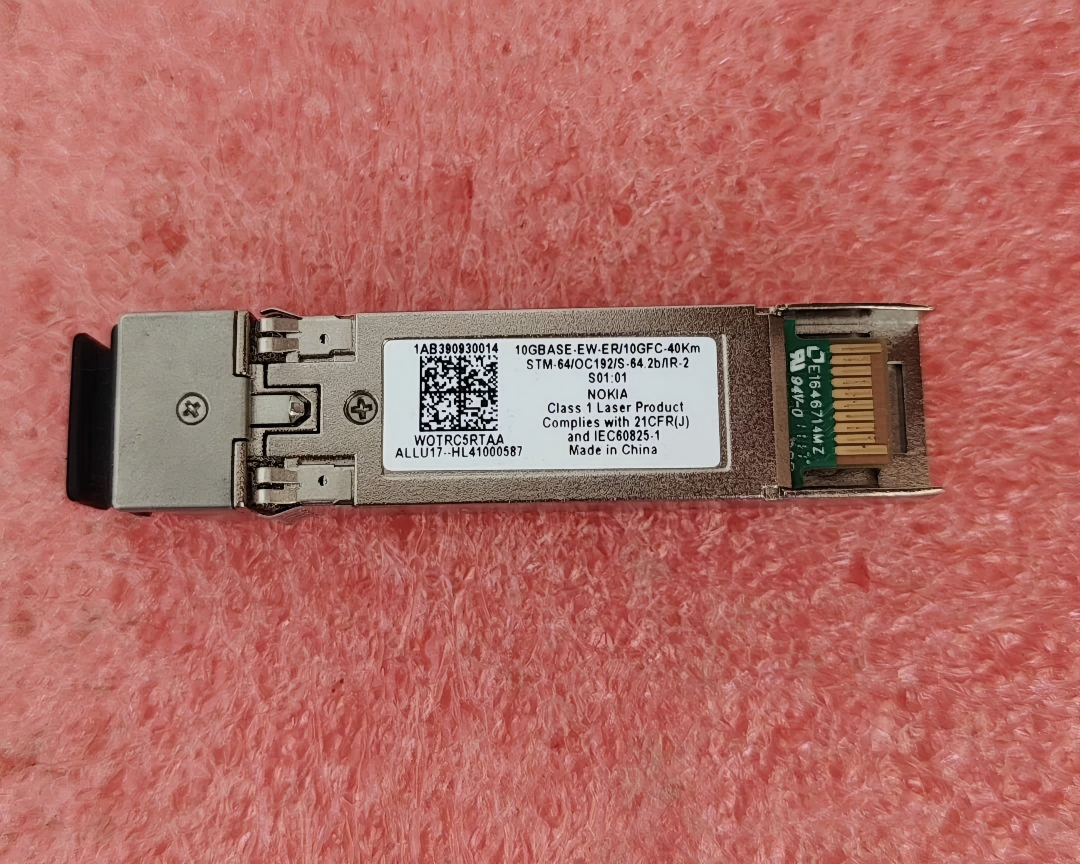

诺基亚 Nokia 1AB390930014 光模块

基础信息

• 型号：Nokia 1AB390930014
• 品牌：Nokia / 诺基亚
• 封装类型：SFP+ (Small Form-factor Pluggable Plus) 小型可插拔热封装
• 产品类型：10G 万兆单模超长距 SFP+ 光模块（10GBASE-ER / OC-192 / STM-64）
• 协议标准：IEEE 802.3ae、SFF-8431、SFF-8472、MSA 多源协议、G.709、OC192、STM64
• 激光类型：DFB 分布式反馈激光器（Class 1 激光安全标准）
• 产品编码：WOTRC5RTAA

光学参数

• 传输速率：9.953-10.3125Gbps（万兆以太网 / SDH/SONET）
• 工作波长：1550nm（单模长距超低损耗波长）
• 传输距离：40km（G.652/G.655 单模光纤 SMF）
• 光纤接口：双工 LC 光口（UPC 研磨）
• 发射光功率：-6 ~ +0 dBm
• 接收灵敏度：≤ -21 dBm（BER ≤ 10⁻¹²）
• 接收过载光功率：+0 dBm
• 消光比：≥ 10 dB
• 光学预算：21 dB（保障 40km 稳定无中继传输）
• 数字诊断：支持 DDM/DOM（实时监控光功率、温度、电压、偏置电流）
• 光纤类型：单模光纤 SMF

电气与环境参数

• 工作电压：3.15 ~ 3.45V（典型 3.3V 单电源）
• 功耗：≤ 1.5W
• 工作温度：-40°C ~ +85°C（工业级宽温）
• 存储温度：-45°C ~ +85°C
• ESD 防护：符合 IEC 61000-4-2 标准
• 环保认证：RoHS 无铅、REACH、TAA、FDA Class 1 激光安全

兼容设备

• 诺基亚 7705 SAR、7750 SR、7950 XRS、1830 PSS 系列路由器与传输设备
• 阿尔卡特 – 朗讯 7360 ISAM、7450 ESS、1678、1642 等万兆光口设备
• 支持 OC-192、STM-64、10GBASE-ER 接口的电信级传输与数据通信设备

核心功能

1. 万兆多协议光电转换

   发送端将路由器、交换机、传输设备输出的 10G 电信号调制成 1550nm 光信号耦合入单模光纤；接收端将光纤传输的弱光信号还原为标准 10G 电信号，兼容 10GBASE-ER 以太网、OC-192 SONET、STM-64 SDH、G.709 OTU2 多协议标准，满足电信网与数据网的万兆传输需求。

2. 40km 无中继超长距传输

   采用 1550nm 低损耗单模波长与高灵敏度 PIN 光电探测器，提供 21dB 超高光学预算，支持在 G.652/G.655 单模光纤上最远 40km 无中继传输，无需中继器即可满足跨城市、跨区域、城域骨干、长距园区等超远组网场景。

3. DDM 智能诊断与运维

   内置 DOM/DDM 数字诊断监控功能，可远程实时监控发射 / 接收光功率、模块温度、工作电压、激光器偏置电流等关键运行参数，支持故障预警、状态诊断、链路质量分析、快速定位故障点，大幅降低运维难度与网络中断风险。

4. 工业级宽温高稳定

   -40°C ~ +85°C 宽温工业级设计，可在户外机房、基站、野外、高寒高热等极端温度环境稳定运行；工业级元器件与严格出厂测试，抗干扰、抗振动能力强，支持 24×7 不间断稳定运行，满足电信运营商对网络高可靠性的严苛要求。

5. 热插拔即插即用

   标准 SFP+ 热插拔封装，支持设备在线安装 / 更换，无需断电重启业务；符合 MSA 多源协议，即插即用自动适配诺基亚 / 阿尔卡特 – 朗讯设备，保障跨厂商兼容性与业务连续性。

6. 低功耗高密度部署

   低功耗设计（≤1.5W），有效降低设备机柜散热压力；小型化 SFP+ 封装，适配高密度万兆端口交换机、路由器、传输设备部署，兼顾性能、能耗与端口密度优化。
