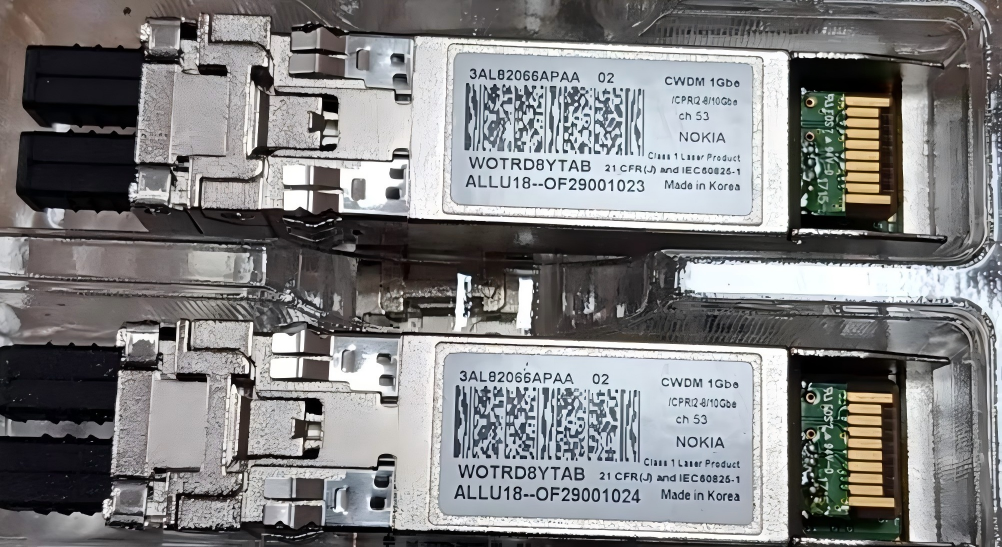

诺基亚 Nokia 3AL82066APAA

基础信息

• 型号：Nokia 3AL82066APAA
• 品牌：Nokia / 诺基亚
• 封装类型：SFP+ (Small Form-factor Pluggable Plus) 小型可插拔热插拔封装
• 产品类型：10G 万兆单模 CWDM SFP+ 光模块（10GBASE-CWDM / CPRI 兼容）
• 协议标准：IEEE 802.3ae、SFF-8431、SFF-8472、MSA 多源协议、CWDM MSA
• 激光类型：DFB 分布式反馈激光器（Class 1 激光安全标准）
• 对应原厂型号：PAN-SFP-PLUS-ER-CW53

光学参数

• 传输速率：9.953Gbps ~ 10.3125Gbps（兼容 10G 以太网、SONET/SDH、CPRI 通用速率）
• 工作波长：1530nm（CWDM 粗波分复用标准波长，CH53 通道）
• 传输距离：40km（G.652/G.655 单模光纤 SMF）
• 光纤接口：双工 LC 光口（UPC 研磨，低插入损耗）
• 发射光功率：-1.0 ~ +4.0 dBm
• 接收灵敏度：≤ -18.0 dBm（BER ≤ 10⁻¹²）
• 接收过载光功率：+4.0 dBm
• 消光比：≥ 10.0 dB
• 光学链路预算：约 15 dB
• 数字诊断：支持 DDM/DOM（实时监控光功率、温度、电压、偏置电流）
• 光纤类型：单模光纤 SMF
• 波分类型：CWDM（粗波分复用，18 波标准通道）

电气与环境参数

• 工作电压：3.15V ~ 3.45V（典型 3.3V 单电源）
• 最大功耗：≤ 1.5W
• 工作温度：-40°C ~ +85°C（工业级宽温，适配户外 / 基站）
• 存储温度：-45°C ~ +85°C
• ESD 防护：符合 IEC 61000-4-2 标准
• 环保认证：RoHS 无铅、REACH、TAA、FDA Class 1 激光安全

兼容设备

• 诺基亚 1678 MCC、1830 PSS、7705 SAR、7750 SR、7950 XRS 系列传输与路由设备
• 阿尔卡特 – 朗讯 7360 ISAM、7450 ESS、1642 等万兆 CWDM 光口设备
• 支持 10G CWDM、10GBASE-CWDM、CPRI 协议的电信级交换机、路由器、传输设备

核心功能

1. 万兆 CWDM 光电转换

   发送端将路由器、交换机、传输设备输出的 10G 电信号调制成 1530nm 单模光信号耦合入单模光纤；接收端将光纤传输的弱光信号还原为标准 10G 电信号，兼容 10GBASE-CWDM 以太网、CPRI 5G 基站、OC-192 SONET、STM-64 SDH 多协议标准，满足波分网络与无线回传的万兆传输需求。
2. CWDM 波分复用扩容

   采用 1530nm CWDM 标准波长（CH53），支持与其他 17 波 CWDM 波长（1470-1610nm）共纤传输，在单根光纤上实现 18 通道 10G 信号并行传输，总带宽高达 180Gbps，大幅提升光纤利用率、降低网络布线成本、实现光纤带宽扩容，是城域网骨干波分组网的核心组件。
3. 40km 中长距稳定传输

   采用高功率 DFB 激光器与高灵敏度 APD 光电探测器，提供 约 15dB 光学预算，支持在 G.652/G.655 单模光纤上最远 40km 稳定传输，无需中继器即可满足跨城区、跨园区、城域汇聚等中长距组网场景，完美适配 CWDM 波分网络中长距传输需求。
4. DDM 智能诊断与运维

   内置 DOM/DDM 数字诊断监控功能，可远程实时监控发射 / 接收光功率、模块温度、工作电压、激光器偏置电流等关键运行参数，支持故障预警、状态诊断、链路质量分析、快速定位故障点，大幅降低波分网络运维难度与中断风险。
5. 工业级宽温高稳定

   -40°C ~ +85°C 宽温工业级设计，可在户外机房、基站、野外、高寒高热等极端温度环境稳定运行；工业级元器件与严格出厂测试，抗干扰、抗振动能力强，支持 24×7 不间断稳定运行，满足电信运营商对波分骨干网的高可靠性要求。
6. 热插拔即插即用

   标准 SFP+ 热插拔封装，支持设备在线安装 / 更换，无需断电重启业务；符合 MSA 与 CWDM MSA 多源协议，即插即用自动适配诺基亚 / 阿尔卡特 – 朗讯设备，保障跨厂商 CWDM 波分设备兼容性与业务连续性。
7. 低功耗高密度部署

   低功耗设计（≤1.5W），有效降低波分设备机柜散热压力；小型化 SFP+ 封装，适配高密度万兆 CWDM 端口交换机、路由器、传输设备部署，兼顾波分扩容性能、能耗与端口密度优化。
