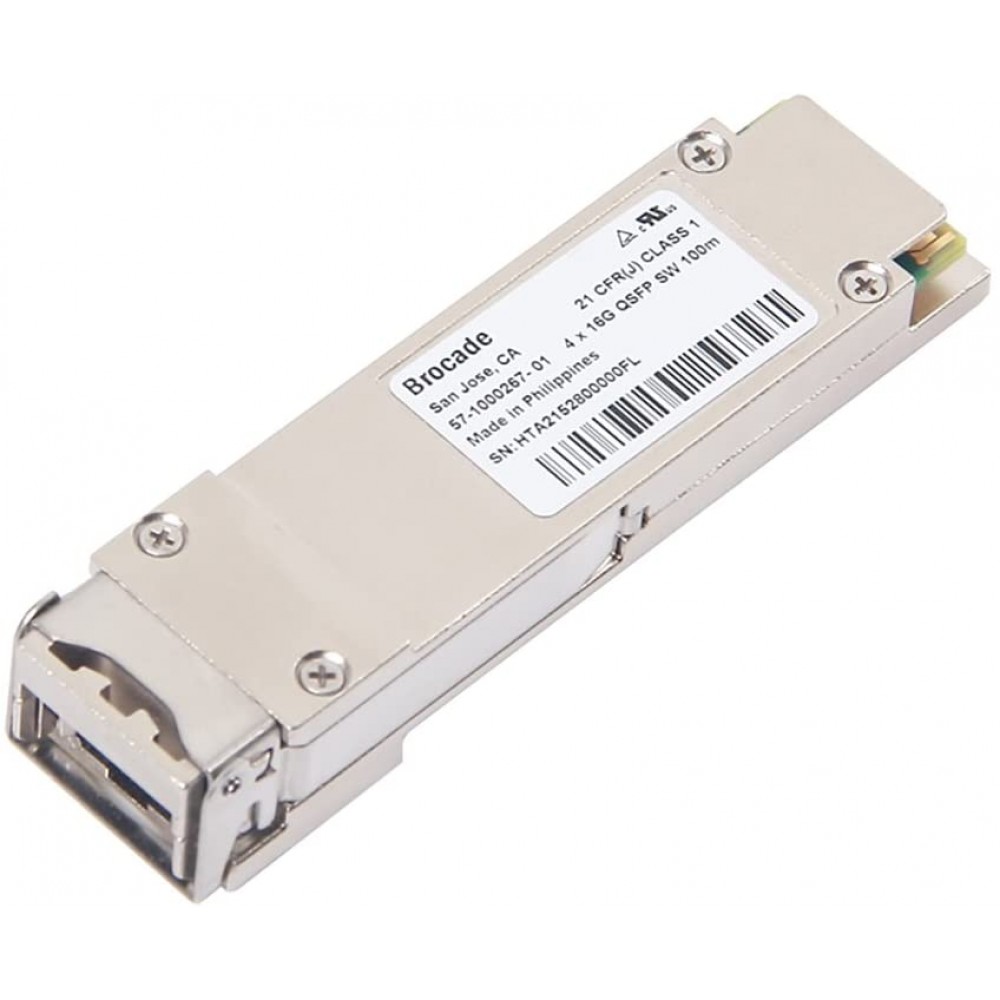

57-1000267-01（XBR-000232）

一、核心参数解析

（一）基础特性

• 封装与接口
  • 外形规格：QSFP+（四通道小型可热插拔）封装，符合 QSFP+ MSA 多源协议及 SFF-8436 标准，尺寸为 13.66mm×13.97mm×71.12mm。
  • 物理接口：MPO/MTP 12 芯多模光纤接口（PC/UPC 抛光），支持双工并行传输，兼容 50/125μm（OM3/OM4）多模光纤。
• 传输能力
  • 速率范围：四通道并行传输，每通道 16Gbps，总带宽 64Gbps，支持 16G Fibre Channel（FC）速率，兼容 8G/4G FC 自适应。
  • 协议兼容：符合 FC-PI-5 规范、SFF-8436 协议，支持光纤通道（FC）、FCoE 等存储协议，适配博科 DCX 8510、6510 等交换机。

二、光学与电气特性

（一）光学参数

• 光源与波长
  • 激光类型：VCSEL（垂直腔面发射激光器），中心波长 850nm，符合 Class 1 激光安全标准（IEC 60825-1）。
  • 发射功率：-5.5 ~ 0 dBm（典型值 – 2.5 dBm），接收灵敏度≤-14 dBm，功率预算≥8.5 dB。
• 传输距离
  • OM3 多模光纤（50μm，2000 MHz・km）：最长 66 米 @16Gbps
  • OM4 多模光纤（50μm，4700 MHz・km）：最长 100 米 @16Gbps
  • OM2 多模光纤（50μm，500 MHz・km）：最长 30 米 @16Gbps（需降级速率）。

（二）电气特性

• 供电要求：3.3V 直流供电（±5% 容差），典型功耗≤3.5W，支持低功耗待机模式。
• 管理功能：支持数字诊断监控（DDM/DOM），通过 I²C 总线实时监测光功率、温度、电压、激光器偏置电流等参数，符合 SFF-8472 诊断标准。

三、关键技术特性

（一）信号处理与兼容性

• 调制与编码：采用 NRZ（非归零）调制技术，支持 8B/10B 编码，误码率（BER）≤10⁻¹²，内置 CDR（时钟数据恢复）电路确保信号完整性。
• 热插拔支持：支持热插拔操作，符合 SFF-8436 规范，可在设备运行时直接更换模块。

（二）环境适应性

• 温度范围：商业级工作温度 0°C~70°C，存储温度 – 40°C~85°C，适合数据中心、企业园区等常规环境。
• 可靠性认证：通过 RoHS-6 环保认证，符合 FCC Class B 电磁兼容标准，支持 2500V 隔离电压测试，长期稳定性通过 Telcordia GR-468 认证。

四、应用场景与典型部署

（一）存储区域网络（SAN）

• 核心链路连接：用于 16G FC SAN 架构中，连接博科 DCX 8510 骨干交换机与存储阵列（如 EMC、NetApp），通过 OM4 光纤实现 100 米内的高密度存储互联。
• 虚拟化环境：为 VMware vSphere、Hyper-V 等虚拟化平台提供低延迟、高带宽的存储访问通道，支持实时迁移和集群应用。

（二）数据中心短距互联

• 机架间高速连接：在数据中心内实现服务器机柜与核心交换机的短距连接，通过 MPO 光纤跳线简化布线复杂度，提升端口密度。
• 存储扩展架构：配合博科 VDX 6740 等交换机，构建支持横向扩展的存储网络，满足云计算和大数据应用的需求。

（三）工业自动化与安防

• 实时控制系统：在智能制造场景中，连接工业交换机与 PLC、机器人控制器，支持 PROFINET、EtherNet/IP 等工业协议，延迟≤10μs。
• 高清视频监控：为多路 4K 摄像头提供稳定的视频流传输，支持 PoE 供电扩展（需搭配 PoE 交换机）。

五、与其他型号的对比及替代方案

（一）与 XBR-000245（57-1000294-01）的差异

（二）替代方案建议

• 原厂升级款：博科 XBR-000246（57-1000310-01）支持 2km 单模传输，适合长距离存储链路扩展。
• 兼容品牌方案：FS、Finisar 等第三方厂商提供兼容 QSFP + 模块，需验证设备兼容性及光功率匹配度。

六、选型与使用建议

1. 光纤适配性验证
   • 严格匹配光纤类型：OM3 光纤需选择 2000 MHz・km 带宽等级，OM4 需选择 4700 MHz・km 等级，避免因光纤质量导致传输距离缩短。
   • 建议使用 MPO-MPO 光纤跳线，确保 12 芯并行传输的一致性，避免单芯损耗差异。
2. 设备兼容性测试
   • 确认交换机端口支持 16G FC 速率：部分老旧设备可能仅支持 8G FC，需通过设备管理界面启用速率自适应功能。
   • 验证 DDM 功能兼容性：部分第三方交换机可能无法完全读取模块的实时监控数据，需提前测试。
3. 环境与维护
   • 工业场景优先选择宽温型号（如 XBR-000232-TP1），并定期清洁 MPO 接口，避免灰尘导致光功率衰减。
   • 启用 DDM 功能实时监控光功率，当接收功率低于 – 14 dBm 时需检查光纤链路或更换模块。
