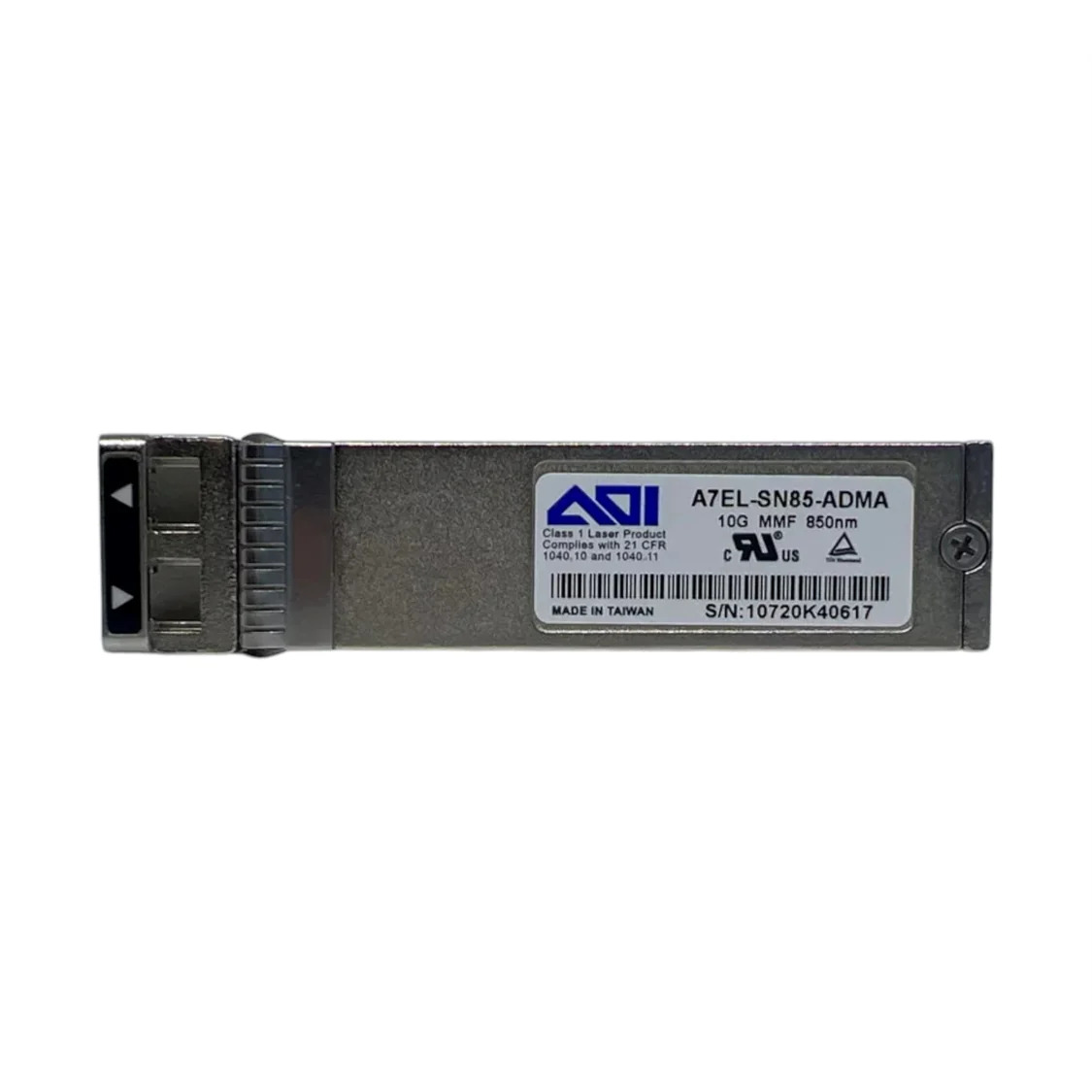

A7EL-SN85-ADMA

一、基础规格

• 封装形式：SFP+（Small Form-factor Pluggable Plus），符合 SFF-8472 标准，支持热插拔，适配高密度交换机端口。尺寸约为10.5mm×13.4mm×56.5mm，兼容主流厂商设备。
• 传输速率：10.3125 Gbps（万兆线速），兼容 IEEE 802.3ae 10GBASE-SR 以太网及 10G Fibre Channel（FC-PI-5）协议，支持全双工通信。
• 接口类型：双工 LC 光接口，适配 Φ2.0/Φ0.9mm 光纤跳线，支持多模光纤（MMF）传输。

二、光学性能

• 传输距离与介质：
  • 多模光纤（MMF），支持300 米传输距离（OM3 光纤）或400 米（OM4 光纤），符合 10GBASE-SR 标准。
  • 链路衰减要求：OM3 光纤≤3.0 dB，OM4 光纤≤2.7 dB（含连接器损耗）。
• 波长与光器件：
  • 发射波长：850 nm（采用 VCSEL 激光器，低成本、高可靠性，适合短距多模场景）。
  • 发射光功率：-9.5 ~ -3 dBm（典型值，满足多模光纤驱动需求）。
  • 接收灵敏度：≤-17 dBm（BER≤1e-12 时），过载光功率≥-3 dBm（避免信号饱和）。
  • 光预算：≥10.5 dB，适配 OM3/OM4 光纤链路损耗。

三、电气与环境参数

• 功耗：<1 W（采用高效 VCSEL 技术，显著低于同类产品，适配高密度端口散热需求）。
• 工作温度：商业级（0°C ~ +70°C），适用于机房、数据中心等受控环境。
• 数字诊断：内置 **DDM/DOM（数字诊断监控）** 功能，支持实时监测发射 / 接收光功率、模块温度、供电电压、激光器偏置电流等参数，兼容 SFF-8472 协议。

四、协议与兼容性

• 标准合规：符合 IEEE 802.3ae 10GBASE-SR、SFP+ MSA 规范，兼容 10G FC（10GFC）协议，支持与同标准光模块互操作。
• 设备兼容：适配华为、思科、新华三等主流厂商的 10G 交换机、路由器及服务器光口，可直接替换同类模块（如 Finisar FTLX8571D3BCL）。
• 认证：满足 RoHS 2.0 环保认证，部分版本通过 CE/FCC 认证（具体以厂商说明为准）。

五、应用场景

• 数据中心短距互联：服务器到 TOR（Top-of-Rack）交换机的 10G 连接、存储区域网络（SAN）内部通信。
• 企业网骨干：核心层与接入层交换机 10G 互联，支持高密度布线。
• 工业自动化：需短距高速传输的工厂网络（如机器视觉、实时控制系统）。

六、型号解析

• A7EL-SN85-ADMA：
  • A7：AOI 产品线标识或技术平台代号；
  • EL：可能代表 “Enhanced Long Reach”（增强型长距，但此处实际为多模短距，需结合原厂命名规则确认）；
  • SN85：推测为 “Short Reach, 850nm”（短距 850nm 多模）；
  • ADMA：可能代表数字诊断功能（Advanced Digital Monitoring）或特定封装优化；
  • 0683：批次号或客户定制代码（非核心参数，具体需结合 AOI 命名规则）。

七、重要说明

1. 精准参数来源：以上信息基于 AOI 原厂数据手册（如 A7EL-SN85-ADMA-C 型号）及行业标准整理，建议通过以下方式获取官方数据：
   • 访问 AOI 官网（www.ao-inc.com）下载数据手册；
   • 联系 AOI 授权代理商（如 Digicomm International）获取技术支持。
2. 兼容性验证：若用于关键网络场景，建议在部署前与设备厂商确认兼容性，避免因定制特性导致的互操作性问题。
3. 环境适配：商业级模块（0°C~70°C）不适用于极端工业环境，若需宽温区（-40°C~85°C），需选择对应型号（如 AOI 工业级产品线）。
