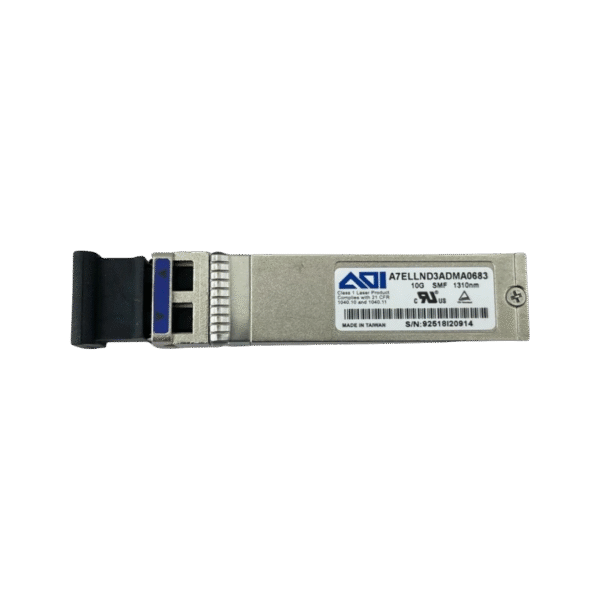

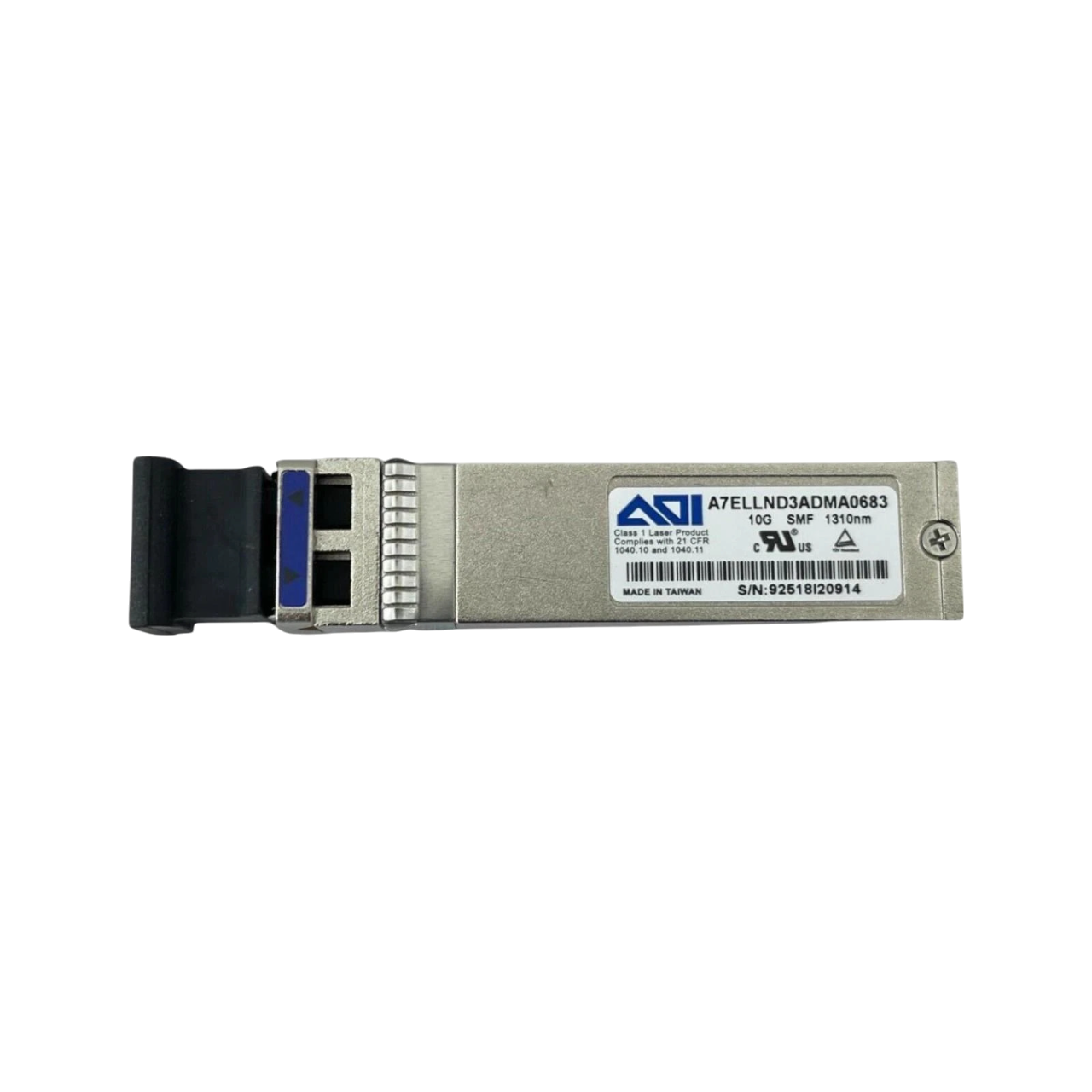

A7ELLND3ADMA0683

一、基础规格

• 封装形式：SFP+（Small Form-factor Pluggable Plus），符合 SFF-8472 标准，支持热插拔，适配高密度交换机端口。尺寸约为10.5mm×13.4mm×56.5mm。
• 传输速率：10.3125 Gbps（万兆线速），兼容 IEEE 802.3ae 10GBASE-LR 及 10G Fibre Channel（FC-PI-5）协议。
• 接口类型：双工 LC 光接口，适配 Φ2.0/Φ0.9mm 光纤跳线，支持单模光纤（SMF）传输。

二、光学性能

• 传输距离与介质：
  • 单模光纤（SMF，如 G.652D/G.657A），支持10 km 传输距离（符合 10GBASE-LR 标准），链路衰减要求≤6 dB（含连接器损耗）。
• 波长与光器件：
  • 发射波长：1310 nm（采用 DFB 激光器，低啁啾特性，输出稳定单模光信号）。
  • 发射光功率：-9.5 ~ -3 dBm（典型值，满足长距传输驱动需求）。
  • 接收灵敏度：≤-19 dBm（BER≤1e-12 时），过载光功率≥0 dBm（避免信号饱和）。
  • 光预算：≥9.5 dB，适配 10 km 单模光纤链路损耗。

三、电气与环境参数

• 功耗：最大功耗≤1.5 W，符合 SFP+ MSA 低功耗设计标准，适配交换机高密度端口散热需求。
• 工作温度：商业级（0°C ~ +70°C），适用于机房、数据中心等受控环境（部分版本可能支持工业级扩展温区，需以具体型号为准）。
• 数字诊断：内置 **DDM/DOM（数字诊断监控）** 功能，支持实时监测发射 / 接收光功率、模块温度、供电电压、激光器偏置电流等参数，兼容 SFF-8472 协议。

四、协议与兼容性

• 标准合规：符合 IEEE 802.3ae 10GBASE-LR、SFP+ MSA 规范，兼容 10G FC（10GFC）协议。
• 设备兼容：适配华为、思科、中兴等主流厂商的 10G 交换机、路由器及服务器光口，支持与同标准光模块互操作。
• 认证：满足 RoHS 2.0 环保认证，部分版本通过 CE/FCC 认证（具体以厂商说明为准）。

五、应用场景

• 企业网骨干链路：核心交换机与汇聚交换机 10G 互联；
• 数据中心：服务器 10G 接入、存储区域网络（SAN）10G FC 连接；
• 城域网边缘：10G 速率传输、5G 基站前传（中短距场景）等。

六、型号解析

• A7ELLND3ADMA0683：
  • A7：可能代表 AOI 产品线或特定技术平台；
  • ELLND3：推测为 “Enhanced Long Reach, 10km, Single-mode”（增强型长距单模）；
  • ADMA：可能代表数字诊断功能（Advanced Digital Monitoring）或特定封装优化；
  • 0683：可能为批次号或客户定制代码（具体需结合 AOI 命名规则确认）。

七、重要说明

1. 精准参数来源：以上信息基于 AOI 同系列产品（如 A7EL-LND3-ADMA）及行业标准推测，建议通过以下方式获取官方数据：
   • 访问 AOI 官网（www.ao-inc.com）下载数据手册；
   • 联系 AOI 授权代理商（如 Digicomm International）获取技术支持。
2. 兼容性验证：若用于关键网络场景，建议在部署前与设备厂商确认兼容性，避免因定制特性导致的互操作性问题。
3. 环境适配：商业级模块（0°C~70°C）不适用于极端工业环境，若需宽温区（-40°C~85°C），需选择对应型号。
