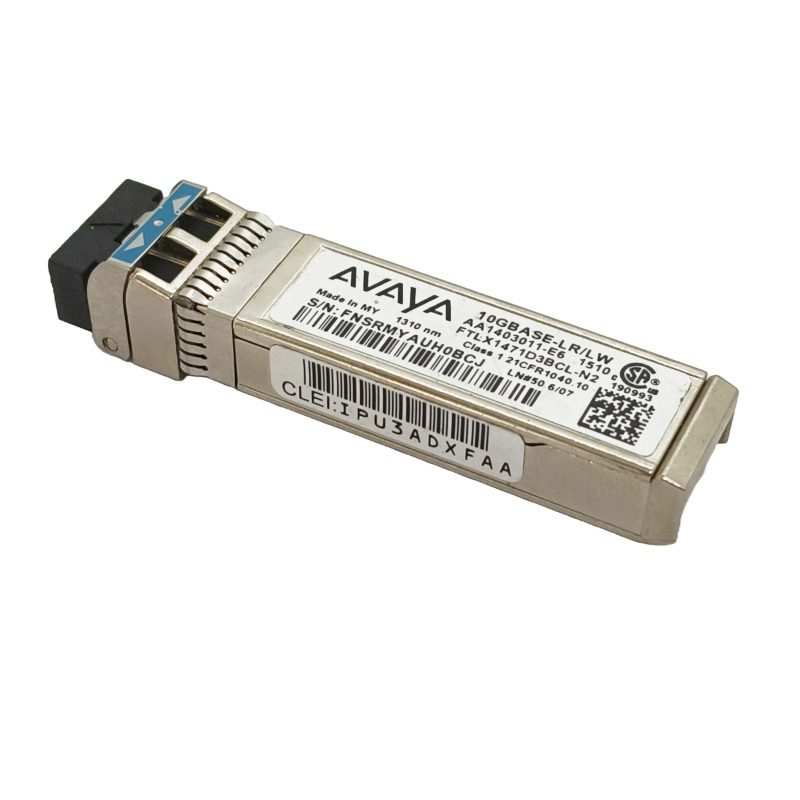

AA1403011-E6

一、核心参数与物理特性

（一）基础规格

• 封装类型：SFP+（小型可热插拔），符合 SFP+ MSA 多源协议及 SFF-8431/SFF-8432 标准，尺寸为 13.66mm×13.97mm×56.5mm。
• 接口类型：双工 LC 接头，适配单模光纤（SMF），支持 1310nm 波长传输，符合 IEEE 802.3ae 10GBASE-LR 标准。
• 传输速率：10.3125Gbps（支持 10G 以太网、10G 光纤通道等协议），兼容 9.95~11.3Gbps 速率自适应。

（二）光学特性

• 光源技术：DFB（分布式反馈）激光器，中心波长 1310nm，符合 Class 1 激光安全标准（IEC 60825-1）。
• 光功率参数：
  • 发射功率：-8.2~0.5dBm（典型值 – 3.5dBm）。
  • 接收灵敏度：≤-14.4dBm，接收过载≤0.5dBm，功率预算≥6.2dB。
  • 消光比：＞3.5dB，确保信号完整性。

（三）传输距离与光纤适配

• 单模光纤（SMF）：
  • G.652D 光纤：最长 10 公里（1310nm 波长），支持 ITU-T G.652D 标准光纤。
  • 兼容性：兼容 OS2 单模光纤，建议使用插入损耗≤0.3dB/km 的低损耗光纤。
• 多模光纤（MMF）：不支持多模传输，仅限单模链路。

二、功能特性与协议支持

（一）数字诊断与管理

• DDM/DOM 功能：支持 SFF-8472 标准的数字诊断监控，可实时监测光功率、温度、电压、激光器偏置电流等参数，通过 I²C 总线通信。
• 热插拔支持：支持热插拔操作，符合 SFF-8431 规范，可在设备运行时直接更换模块。

（二）协议兼容性

• 网络协议：
  • 以太网：10GBASE-LR/LW、10GBASE-ZR（需特定配置）。
  • 存储协议：10G Fibre Channel（FC）、FCoE（光纤通道以太网）。
• 兼容性验证：通过 Extreme Networks（原 AVAYA）ERS 3626GTS/3650GTS 等交换机实测，支持堆叠架构与 PoE 供电扩展。

三、电气与环境参数

（一）供电与功耗

• 供电电压：3.3V 直流（±5% 容差），典型功耗≤1W，符合低功耗设计标准。
• 待机模式：支持低功耗待机，功耗≤0.5W（需设备管理界面启用）。

（二）环境适应性

• 工作温度：0°C~70°C（商业级），存储温度 – 40°C~85°C，湿度 5%~95%（无冷凝）。
• 可靠性认证：
  • RoHS-6 环保认证：符合欧盟有害物质限制指令。
  • FCC Class B 电磁兼容：适用于商业环境，EMI 辐射≤30dBμV/m（30~1000MHz）。
  • Telcordia GR-468：部分第三方兼容型号通过该认证（如 ATGBICS 版本），原厂未明确标注。

四、应用场景与典型部署

（一）企业级网络

• 数据中心互联：用于核心层与汇聚层交换机间的长距连接（如 10 公里内的园区网骨干），搭配单模光纤实现低延迟传输。
• 存储区域网络（SAN）：连接 10G FC 存储阵列（如 EMC、NetApp）与交换机，支持虚拟化环境下的实时数据迁移。

（二）电信与服务提供商

• 城域网（MAN）：支持 10Gbps 长距传输，适配 50/100 公里链路（需搭配 EDFA 放大器），符合电信级可靠性要求。
• 无线基站回传：为 5G 基站提供前传 / 中传连接，支持 CPRI/eCPRI 协议，延迟≤10μs。

（三）工业与安防

• 智能制造：在工业自动化场景中连接 PLC、机器人控制器，支持 PROFINET、EtherNet/IP 等工业协议，耐受 – 40°C~85°C 宽温环境（需选择工业级兼容型号）。
• 视频监控：为多路 4K 摄像头提供稳定视频流传输，支持 PoE 供电扩展（需搭配 PoE 交换机）。

五、兼容性与替代方案

（一）设备兼容性

• 原厂兼容设备：
  • Extreme Networks（原 AVAYA）：ERS 3626GTS/3650GTS 系列交换机（支持堆叠架构）。
  • 第三方设备：兼容 Cisco、HPE、Juniper 等厂商的 SFP + 端口，但需验证 DDM 功能完整性。

（二）替代型号对比

（三）兼容品牌方案

• 第三方替代：提供兼容型号，价格约为原厂的 30%~50%，需验证光功率匹配度。
• 升级建议：若需更高带宽，可替换为 QSFP28 封装的 25G/100G 模块（如 AA1404032-E6），但需设备硬件支持。

六、选型与部署建议

（一）光纤适配性验证

• 光纤类型：推荐使用 G.652D 单模光纤（衰减≤0.3dB/km@1310nm），避免使用 G.655 弯曲不敏感光纤（可能导致模式噪声）。
• 链路测试：
  • 插入损耗：全程链路损耗≤8dB（含连接器、熔接点），建议使用光功率计实测。
  • 回波损耗：需≥45dB（MPO 连接器典型值），避免反射干扰。

（二）设备兼容性测试

• 速率协商：部分老旧设备可能默认限制为 8G FC，需通过管理界面手动启用 10G 速率。
• DDM 功能验证：使用设备管理工具（如 ExtremeXOS CLI）读取模块温度、光功率等参数，确保监控数据准确。

（三）长期维护要点

• 环境监控：
  • 温度控制：确保设备机房温度≤35°C，避免模块长期工作在高温环境导致激光器老化。
  • 防尘措施：定期清洁 LC 接口，使用无水酒精棉签擦拭，避免灰尘导致光功率衰减。
• 备件管理：建议按 10% 比例储备备件，优先选择同批次模块以确保光功率一致性。

（四）合规性注意事项

• 电信级部署：若用于运营商网络，需选择通过 Telcordia GR-468 认证的型号（如 ATGBICS AA1403011-E6-C），并提供第三方检测报告。
• TAA 合规性：美国政府项目需选择 TAA（贸易协定法案）合规型号（如 FS SFP-10GLR-31-TAA）。

七、关键技术特性对比
