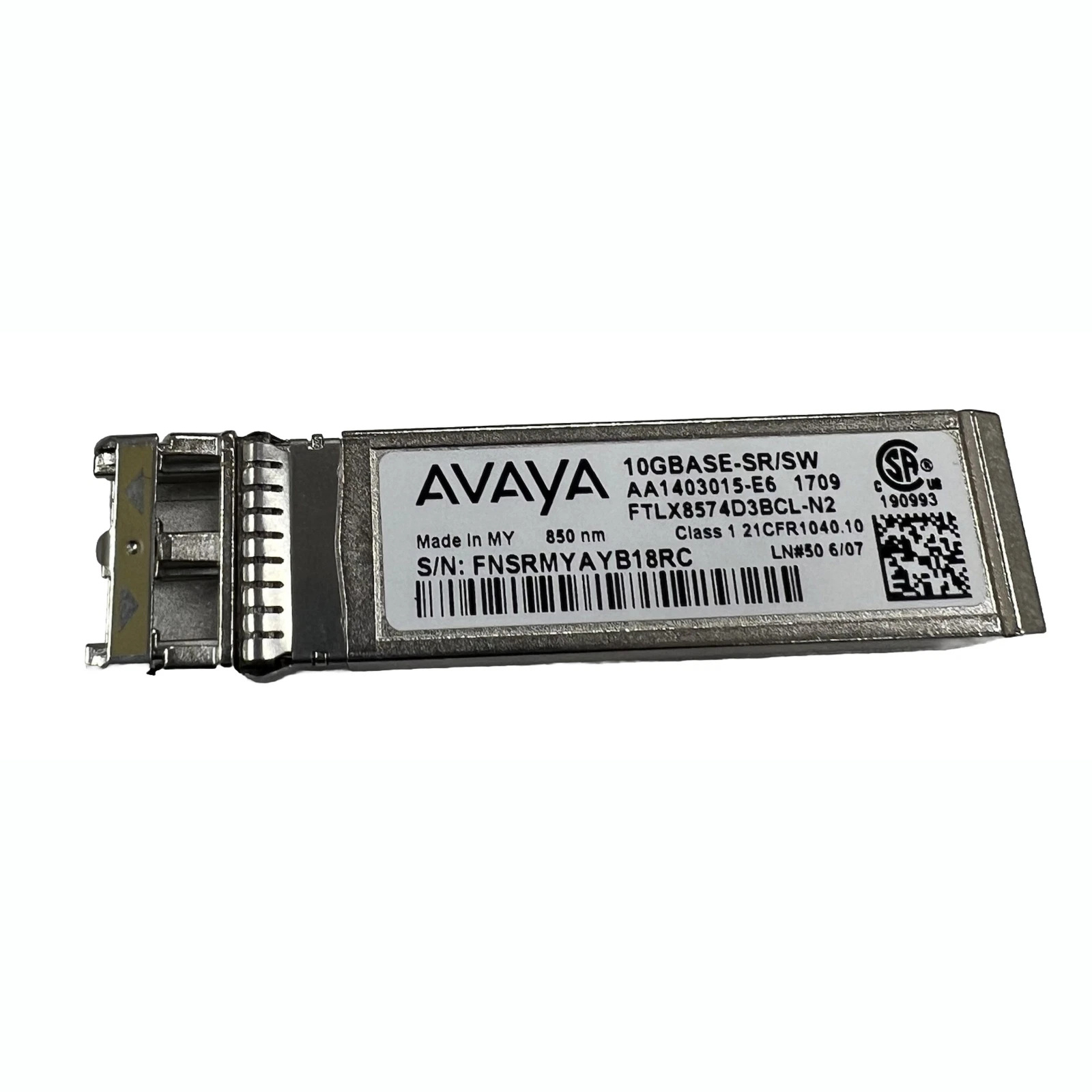

AA1403015-E6

一、核心物理特性与基础参数

（一）封装与接口设计

• 封装类型：SFP+（小型可热插拔），符合 SFP+ MSA 多源协议及 SFF-8431/SFF-8432 标准，尺寸为 8.5mm×13.4mm×56.5mm，重量约 19 克。
• 物理接口：双工 LC 接头，适配 OM3/OM4 多模光纤（50/125μm），支持 MPO-MPO 并行传输扩展（需搭配适配器）。
• 兼容性：兼容 Extreme Networks（原 AVAYA）ERS 3626GTS/3650GTS 系列交换机，支持堆叠架构与 PoE 供电扩展。

（二）传输能力

• 速率范围：10.3125Gbps（10GBASE-SR），兼容 9.95~11.3Gbps 速率自适应，支持 10G Fibre Channel（FC）及 FCoE 协议。
• 协议支持：符合 IEEE 802.3ae 10GBASE-SR 标准，支持 CPRI/eCPRI（需设备固件启用），适用于 5G 基站前传 / 中传场景。

二、光学与电气特性

（一）光学参数

• 光源与波长：
  • 激光类型：VCSEL（垂直腔面发射激光器），中心波长 850nm，符合 Class 1 激光安全标准（IEC 60825-1）。
  • 发射功率：-7.3~-1dBm（典型值 – 4.5dBm），接收灵敏度≤-11.1dBm，功率预算 3.8dB，支持动态光功率调节。
• 传输距离：
  • OM3 多模光纤（2000 MHz・km）：最长 300 米 @10Gbps
  • OM4 多模光纤（4700 MHz・km）：最长 400 米 @10Gbps
  • OM2 多模光纤（500 MHz・km）：最长 220 米 @10Gbps（需降级速率）。

（二）电气参数

• 供电要求：3.3V 直流供电（±5% 容差），典型功耗≤0.825W（250mA@3.3V），支持低功耗待机模式（≤0.5W）。
• 数字诊断：支持 SFF-8472 标准的 DDM/DOM 功能，通过 I²C 总线实时监测温度、电压、光功率及激光器偏置电流，支持告警阈值配置。

三、关键技术特性

（一）信号处理与兼容性

• 调制与编码：采用 NRZ（非归零）调制技术，支持 8B/10B 编码，误码率（BER）≤10⁻¹²，内置 CDR（时钟数据恢复）电路确保信号完整性。
• 热插拔支持：符合 SFF-8431 规范，可在设备运行时直接更换模块，支持热冗余配置（需交换机端口支持）。

（二）环境适应性

• 温度范围：商业级工作温度 0°C~70°C，存储温度 – 40°C~85°C，湿度 5%~85%（无冷凝），适合数据中心、企业园区等常规环境。
• 可靠性认证：通过 RoHS-6 环保认证，符合 FCC Class B 电磁兼容标准，支持 2500V 隔离电压测试，长期稳定性通过 IEC 61000-4-2 静电放电认证。

四、应用场景与典型部署

（一）数据中心短距互联

• 机架间高速连接：在数据中心内实现服务器机柜与核心交换机的短距连接，通过 OM4 光纤跳线简化布线复杂度，提升端口密度（如 1U 交换机支持 48×10G 端口）。
• 存储扩展架构：配合 Extreme Networks VDX 6740 等交换机，构建支持横向扩展的存储网络，满足云计算和大数据应用的需求。

（二）企业级网络

• 园区网骨干连接：用于核心层与汇聚层交换机间的短距连接（如 300 米内的园区网骨干），搭配 OM4 光纤实现低延迟传输。
• 虚拟化环境：为 VMware vSphere、Hyper-V 等虚拟化平台提供低延迟、高带宽的存储访问通道，支持实时迁移和集群应用。

（三）工业自动化与安防

• 实时控制系统：在智能制造场景中连接工业交换机与 PLC、机器人控制器，支持 PROFINET、EtherNet/IP 等工业协议，延迟≤10μs（需选择工业级兼容型号）。
• 高清视频监控：为多路 4K 摄像头提供稳定的视频流传输，支持 PoE 供电扩展（需搭配 PoE 交换机）。

五、兼容性与替代方案

（一）设备兼容性

• 原厂兼容设备：
  • Extreme Networks（原 AVAYA）：ERS 3626GTS/3650GTS 系列交换机（支持堆叠架构）。
  • 第三方设备：兼容 Cisco、HPE、Juniper 等厂商的 SFP + 端口，但需验证 DDM 功能完整性（如光功率监测精度）。

（二）替代型号对比

（三）兼容品牌方案

• 第三方替代：提供兼容型号，价格约为原厂的 30%~50%，需验证光功率匹配度及 DDM 功能。
• 升级建议：若需更高带宽，可替换为 QSFP28 封装的 25G/100G 模块（如 AA1404032-E6），但需设备硬件支持。

六、选型与部署建议

（一）光纤适配性验证

• 光纤类型：严格匹配 OM3/OM4 光纤带宽等级（OM3 需选择 2000 MHz・km，OM4 需选择 4700 MHz・km），避免因光纤质量导致传输距离缩短。
• 链路测试：
  • 插入损耗：全程链路损耗≤8dB（含连接器、熔接点），建议使用光功率计实测。
  • 回波损耗：需≥45dB（MPO 连接器典型值），避免反射干扰。

（二）设备兼容性测试

• 速率协商：部分老旧设备可能默认限制为 8G FC，需通过管理界面手动启用 10G 速率。
• DDM 功能验证：使用设备管理工具（如 ExtremeXOS CLI）读取模块温度、光功率等参数，确保监控数据准确。

（三）长期维护要点

• 环境监控：
  • 温度控制：确保设备机房温度≤35°C，避免模块长期工作在高温环境导致激光器老化。
  • 防尘措施：定期清洁 LC 接口，使用无水酒精棉签擦拭，避免灰尘导致光功率衰减。
• 备件管理：建议按 10% 比例储备备件，优先选择同批次模块以确保光功率一致性。

（四）合规性注意事项

• 电信级部署：若用于运营商网络，需选择通过 Telcordia GR-468 认证的型号（如 ATGBICS AA1403015-E6-C），并提供第三方检测报告。
• TAA 合规性：美国政府项目需选择 TAA（贸易协定法案）合规型号（如 FS SFP-10GSR-85-TAA）。

七、关键技术特性对比
