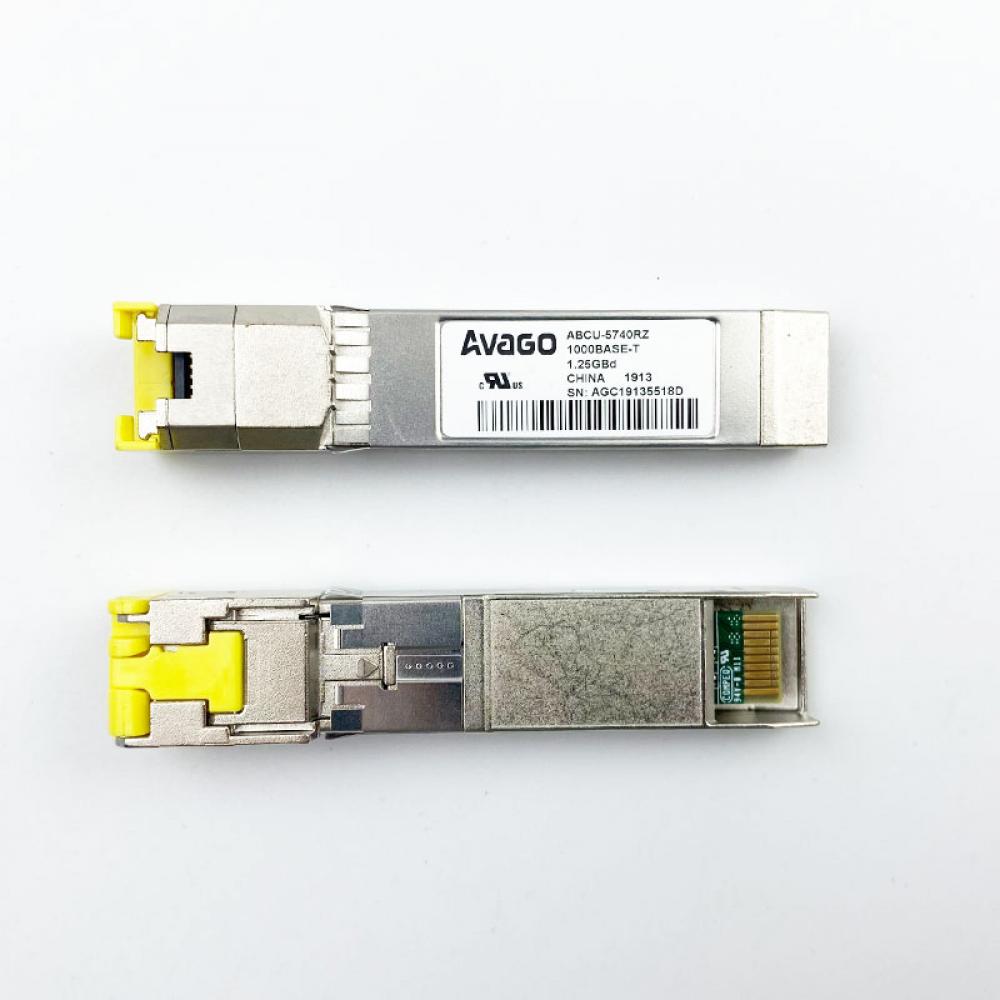

ABCU-5740RZ

一、核心参数解析

（一）基础特性

1. 封装与接口
   • 外形规格：SFP（Small Form-factor Pluggable）热插拔封装，兼容行业标准 SFP 端口设计，尺寸为 13.66mm×13.97mm×71.12mm。
   • 物理接口：集成定制 RJ-45 连接器，支持屏蔽 / 非屏蔽超五类（Cat5）双绞线，符合 IEEE 802.3 1000BASE-T 标准。
2. 传输能力
   • 速率范围：支持 10/100/1000Mbps 自适应全双工传输，采用 5 级脉冲幅度调制（PAM-5）技术，单通道符号速率 1.25Gbd，满足千兆以太网实时通信需求。
   • 传输距离：通过 Cat5 线缆最远传输 100 米（符合 IEEE 802.3 标准），支持自动交叉检测（Auto-MDIX），无需额外交叉电缆。

（二）电气与协议

1. 供电与功耗
   • 电源要求：单路 3.3V 直流供电（±5% 容差），典型功耗≤1.5W，最大瞬时功耗≤300mA，支持低功耗待机模式。
   • 电气接口：差分信号输入（TD+/TD-），兼容 CML/LVPECL 电平标准，输入电压范围 250mV~1200mV（单端）。
2. 协议兼容性
   • 标准合规：严格遵循 IEEE 802.3-2005（千兆以太网）、IEEE 802.3ab（1000BASE-T）及 SFP MSA 多源协议，支持 SGMII（Serial Gigabit Media Independent Interface）主机接口。
   • 管理功能：内置 EEPROM 存储模块信息（如厂商 ID、序列号），支持通过 I²C 总线访问物理层芯片（地址 ACh），但不支持数字诊断（Non-DDM）。

二、关键技术特性

（一）信号处理技术

1. 调制与编码
   • 采用 PAM-5 调制技术，通过 4 对双绞线并行传输数据，每对线缆符号速率 250Mbps，实现 1000Mbps 全双工通信。
   • 支持 8B/10B 编码（可选），确保数据传输的可靠性与时钟同步性，误码率（BER）≤10⁻¹²。
2. 抗干扰设计
   • 金属外壳提供低电磁干扰（EMI）防护，内置共模扼流圈抑制高频噪声，确保长距离传输稳定性。
   • 兼容 Cat5e/Cat6 线缆，支持在恶劣电磁环境（如工业现场）中稳定运行。

（二）环境适应性

1. 温度范围
   • 商业级：工作温度 – 5°C~70°C，存储温度 – 40°C~85°C，适合办公室、数据中心等常规环境。
   • 工业级：可选扩展温度范围 – 40°C~85°C（如型号 ABCU-5740RTZ），满足工厂自动化、轨道交通等严苛场景需求。
2. 可靠性认证
   • 通过 RoHS-6 环保认证，符合 FCC Class B 电磁兼容标准，支持 2500V 隔离电压测试，确保长期稳定运行。

三、应用场景与典型部署

（一）企业网络

1. 交换机互联：用于园区网核心层与接入层交换机之间的千兆链路扩展，支持堆叠系统同步与跨机架通信。
2. 服务器接入：为刀片服务器、虚拟化主机提供高密度千兆电口连接，兼容 SGMII 接口的服务器网卡。

（二）工业自动化

1. PLC 与控制器通信：在工业 4.0 场景中，连接可编程逻辑控制器（PLC）、机器人控制器与工业交换机，支持 PROFINET、EtherNet/IP 等工业协议。
2. 远程 I/O 扩展：通过 Cat5 线缆连接分布式 I/O 模块，实现传感器数据实时采集与控制指令下发，满足工厂级实时性要求。

（三）边缘计算

1. 5G 小基站回传：在 5G 网络中，作为边缘节点（如微基站）的千兆电口模块，通过光纤 / 铜缆混合组网实现前传与回传链路整合。
2. 智能终端接入：为智能摄像头、智能电表等物联网设备提供高速有线连接，支持 PoE（Power over Ethernet）供电扩展（需搭配 PoE 交换机）。

四、与光模块的本质区别

五、选型与使用建议

1. 兼容性验证
   • 模块需与主机设备的 SFP 插槽兼容，建议优先选择原厂认证型号（如 Avago/Broadcom），或通过第三方兼容性测试的替代方案（如 FTCS-GE-Txx）。
   • 若主机支持 SGMII 接口，可实现 10/100/1000Mbps 全速率自适应；若仅支持 1000BASE-T 模式，需在设备管理界面手动配置。
2. 线缆与环境适配
   • 建议使用 Cat5e 或更高等级线缆以提升抗干扰能力，避免与强电电缆并行铺设以减少 EMI 影响。
   • 工业场景建议选择 – 40°C~85°C 宽温型号（如 ABCU-5740RTZ），并确保安装环境湿度≤95%（无冷凝）。
3. 替代方案对比
   • 低成本场景：可考虑兼容型号（如 FTCS-GE-Txx），价格约为原厂模块的 60%-70%，但需确认是否支持全速率自适应与管理功能。
   • 长距离需求：若需超过 100 米传输，可搭配光纤收发器（如 SFP + 转 RJ45 转换器），但会增加延迟与成本。
