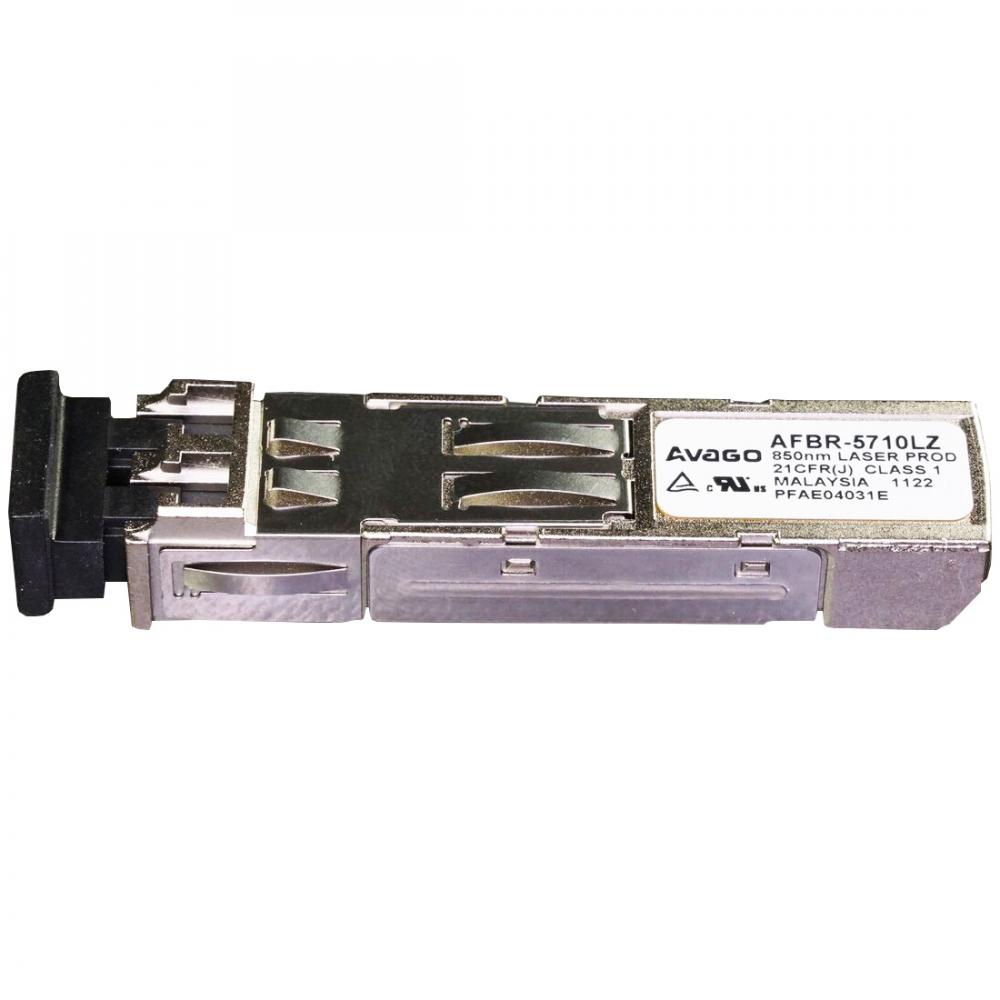

AFBR-5710LZ

（一）基础特性

1. 封装与接口
   • 外形规格：SFP（Small Form-factor Pluggable）热插拔封装，符合 SFP MSA 多源协议标准，尺寸为 13.66mm×13.97mm×71.12mm。
   • 物理接口：双工 LC 光纤接口（UPC 抛光），兼容 50/125μm（OM2/OM3）和 62.5/125μm（OM1）多模光纤，支持 850nm 波长传输。
2. 传输能力
   • 速率范围：支持 1.25Gbps 全双工传输，符合 IEEE 802.3z 1000BASE-SX 标准，兼容 FDDI、ATM 等协议。
   • 传输距离：
     • OM2 多模光纤：最长 550 米（典型值）。
     • OM3 多模光纤：可扩展至 1000 米（需配合特定激光器优化）。
   • 光纤兼容性：支持 50/125μm（OM2/OM3）和 62.5/125μm（OM1）多模光纤，需注意不同光纤类型对距离的影响。

（二）光学与电气特性

1. 光源与调制
   • 激光类型：VCSEL（垂直腔面发射激光器），波长 830-860nm（典型值 850nm），符合 Class 1 激光安全标准。
   • 发射功率：-9.5 ~ -3dBm（典型值 – 6dBm），接收灵敏度≤-17dBm，功率预算≥11dB。
   • 信号完整性：支持 8B/10B 编码，误码率（BER）≤10⁻¹²，内置 CDR（时钟数据恢复）电路。
2. 电气接口
   • 供电要求：3.3V 直流供电（±5% 容差），典型功耗≤0.8W，支持低功耗待机模式。
   • 管理功能：支持数字诊断监控（DDM/DOM），可通过 I²C 总线实时监测光功率、温度、电压等参数。

二、关键技术特性

（一）信号处理技术

1. 调制与编码
   • 采用 NRZ（非归零）调制技术，通过双工 LC 接口实现双向数据传输，支持自动协商（Auto-Negotiation）功能。
   • 兼容 SGMII（Serial Gigabit Media Independent Interface）主机接口，可直接与交换机、服务器网卡对接。
2. 抗干扰设计
   • 金属外壳提供低电磁干扰（EMI）防护，内置均衡器（EQ）补偿光纤色散，确保长距离传输稳定性。
   • 支持与 OM3/OM4 多模光纤配合，通过波分复用（WDM）技术实现更高密度链路扩展。

（二）环境适应性

1. 温度范围
   • 商业级：工作温度 0°C~70°C，存储温度 – 40°C~85°C，适合数据中心、企业园区等常规环境。
   • 工业级扩展：部分兼容型号（如 AFBR-5710LZ-TP1）支持 – 40°C~85°C 宽温范围，满足工厂自动化、轨道交通等严苛场景。
2. 可靠性认证
   • 通过 RoHS-6 环保认证，符合 FCC Class B 电磁兼容标准，支持 2500V 隔离电压测试，长期运行稳定性通过 Telcordia GR-468 认证。

三、应用场景与典型部署

（一）数据中心短距互联

1. 机架间连接：用于服务器机柜内的高速背板互联，支持 1000BASE-SX 标准，通过 OM3 光纤实现 100 米内高密度连接。
2. 存储区域网络（SAN）：为光纤通道（FC）存储设备提供千兆链路，兼容 EMC、HPE 等主流存储阵列。

（二）企业园区网

1. 楼宇间主干链路：在园区网中连接核心层与接入层交换机，通过 OM2 光纤实现 550 米内的千兆传输，替代传统铜缆方案。
2. 安防监控系统：为高清摄像头、视频服务器提供稳定的视频流传输，支持 PoE 供电扩展（需搭配 PoE 交换机）。

（三）工业自动化

1. PLC 与机器人控制：在智能制造场景中，连接可编程逻辑控制器（PLC）与工业交换机，支持 PROFINET、EtherNet/IP 等实时工业协议。
2. 远程 I/O 扩展：通过多模光纤连接分布式 I/O 模块，实现传感器数据采集与控制指令下发，延迟≤10μs。

四、与单模光模块的本质区别

五、选型与使用建议

1. 光纤适配性验证
   • 严格匹配光纤类型：OM1 光纤仅支持 275 米传输，OM2/OM3 可扩展至 550 米 / 1000 米，避免混用导致性能下降。
   • 建议使用 OM3 及以上等级光纤，以支持未来升级至 10GBASE-SR 等高速协议。
2. 兼容性与替代方案
   • 该型号已停产，可选择兼容品牌（如 FS、Finisar）的替代型号，或原厂升级款 AFBR-57J5LZ（支持 OM4 光纤，传输距离 1000 米）。
   • 验证设备兼容性：部分老旧交换机可能仅支持 1000BASE-SX 标准，需通过设备管理界面确认端口模式。
3. 环境与维护
   • 工业场景优先选择宽温型号（如 AFBR-5710LZ-TP1），并定期清洁 LC 接口，避免灰尘导致光功率衰减。
   • 启用 DDM 功能实时监控光功率，当接收功率低于 – 17dBm 时需检查光纤链路或更换模块。
