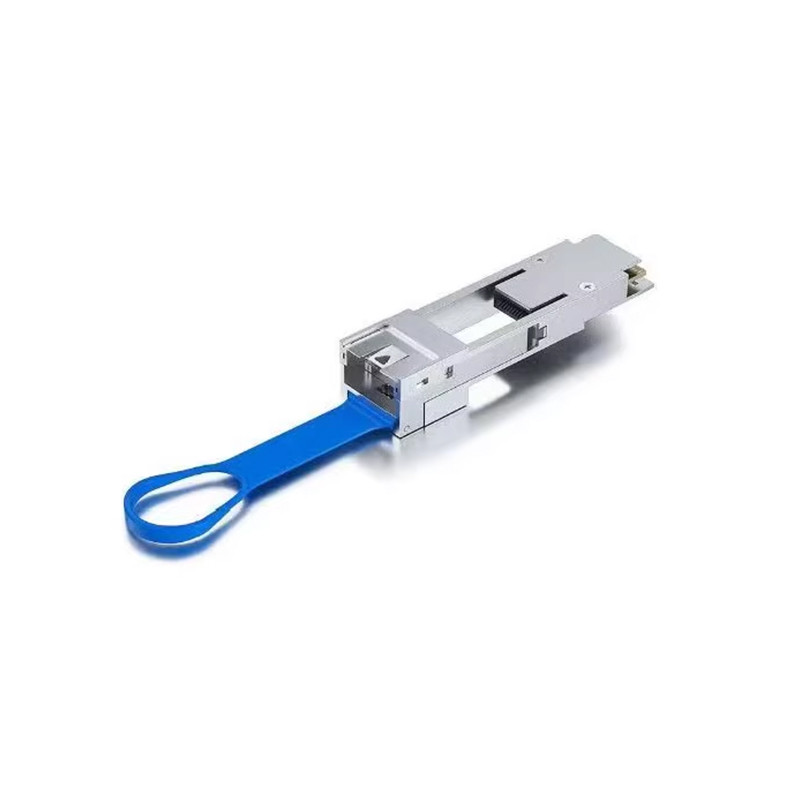

CVR-QSFP-SFP+/40G转10G

一、核心参数

1. 接口与速率

• 输入接口：1 个 QSFP+（Quad Small Form-factor Pluggable Plus），支持 40Gbps 全双工输入，符合 QSFP+ MSA SFF-8436 标准。
• 输出接口：
  • 单通道模式：1 个 SFP + 接口，仅使用 QSFP + 的第一通道（Lane 1），支持 10Gbps 以太网。
  • 四通道模式：4 个独立 SFP + 接口，将 40Gbps 拆分为 4×10Gbps，符合 IEEE 802.3ba 标准Hewlett Packard Enterprise (HPE)。
• 协议支持：兼容 10GBASE-SR/LR/ER/ZR、40GBASE-SR4/LR4 等以太网协议，部分型号支持光纤通道（FC）和 InfiniBand。

2. 传输距离

• 多模光纤（MMF）：
  • OM3/OM4：300 米（10GBASE-SR）华为。
• 单模光纤（SMF）：
  • 10GBASE-LR：10 公里；10GBASE-ZR：80 公里；10GBASE-ZR+：100 公里华为。
• 铜缆（DAC/AOC）：
  • 无源 DAC：≤7 米；有源 AOC：≤100 米。

3. 功耗与散热

• 单通道模式：功耗极低（<0.25W），无需主动散热。
• 四通道模式：功耗较高（1.5W~5W），需依赖设备散热设计Hewlett Packard Enterprise (HPE)。

4. 物理规格

• 尺寸：
  • 单通道模块：约 78mm（深）×13.5mm（高）×18.4mm（宽）。
  • 四通道分线电缆：如 HPE 型号尺寸为 28.5×48.49×22.99cm，重量 0.45kgHewlett Packard Enterprise (HPE)。
• 外壳：金属材质，提供 EMI 屏蔽和抗干扰能力。

5. 兼容性

• QSFP + 端口：兼容主流厂商设备（如 Cisco、HPE、华为），部分需设备支持通道拆分功能华为。
• SFP + 模块：支持 SR/LR/ER/ZR 等光模块及 DAC/AOC 电缆，需符合 SFP+ MSA SFF-8418 标准。

6. 工作环境

• 温度范围：0°C~70°C（标准），工业级支持 – 20°C~85°C。
• 湿度：0%~85%（无冷凝）。

二、关键技术细节

1. 通道映射与信号处理

• 单通道模式：仅使用 QSFP + 的 Lane 1，其余通道悬空。
• 四通道模式：通过 CDR（时钟数据恢复）和信号均衡技术（CTLE/FFE）补偿高速信号损耗，确保低抖动（<100fs RMS）。

2. 电源与管理

• 供电：依赖设备提供的 + 3.3V 电源，无需外部供电。
• 数字诊断：支持 DDMI（Digital Diagnostic Monitoring Interface），可监控温度、电压、光功率等参数。

3. 认证与标准

• 符合 QSFP+ MSA SFF-8436、SFP+ MSA SFF-8418/8419、IEEE 802.3ba 等标准。
• 部分型号通过 FCC Class B、CE 认证华为。

三、典型应用场景

1. 数据中心：将 40G 服务器或交换机端口扩展为多个 10G 链路，连接存储或接入层设备Hewlett Packard Enterprise (HPE)。
2. 企业网络：兼容现有 10G 基础设施，平滑过渡到 40G 核心层。
3. 光纤通道：支持 8G/16G FC 协议，用于存储区域网络（SAN）扩展。

四、厂商差异与选型建议

1. 单通道模块：
   • Cisco CVR-QSFP-SFP10G：功耗 0.25W，兼容 10G/1G 自适应。
   • SmartOptics CVR-QSFP-SFP+：支持 SFF-8636 管理接口，功耗 < 0.1W。
2. 四通道分线电缆：
   • HPE 3m DAC：支持 4×10G 拆分，串音≤26dBHewlett Packard Enterprise (HPE)。

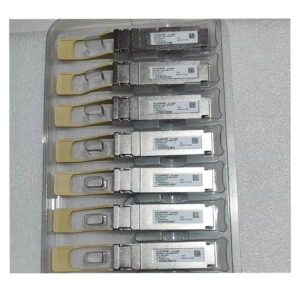

   • 华为 QSFP-40G-ESR4：通过 1-to-4 电缆实现四通道拆分，OM3 下 300 米华为。

五、注意事项

1. 设备兼容性：四通道拆分需设备支持动态通道分配（如 HPE AOS-CX 10.05+）。
2. 传输距离限制：实际距离受光纤质量、光模块类型及链路损耗影响，需通过光预算计算验证华为。
3. 功耗管理：多模块部署时需评估设备电源冗余能力，避免过载。
