品牌光模块
, , , , , ,

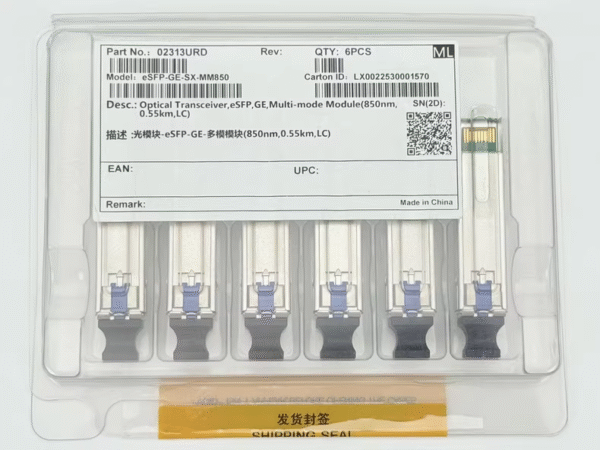

eSFP-GE-SX-MM850 （02313URD）GE-850nm-0.55km-MM-ESFP

eSFP-GE-SX-MM850 （02313URD）GE-850nm-0.55km-MM-ESFP
参数类别 具体参数
基本信息 – 模块型号：eSFP-GE-SX-MM850

– 部件编码：02313URD（部分来源显示替代型号为 02315204，需以实际产品为准）

– 封装形式：eSFP（增强型小型可插拔封装，支持数字诊断监控）

– 速率：1 Gbps

– 波长：850 nm（多模）

– 标准：IEEE 802.3z 1000BASE-SX
传输特性 – 光纤类型及最大传输距离：

– 多模光纤（OM1/62.5μm）：275 m

– 多模光纤（OM2/50μm）：550 m

– 多模光纤（OM3/50μm）：1 km（部分场景下支持，需根据光纤实际参数调整）

– 接口类型：双工 LC 连接器

– 光功率预算：14.5 dB（发送功率 -9.5~-2.5 dBm，接收灵敏度 ≤-17.0 dBm）
光学指标 – 发送光功率：-9.5 dBm 至 -2.5

– 接收灵敏度最大值：-17.0

– 过载光功率：0 dBm（接收端可承受的最大光功率）

– 消光比：≥9 dB（衡量光信号质量的关键指标）

– 色散容限：符合 1000BASE-SX 标准要求（多模光纤模式色散限制）
电气与环境 – 工作电压：3.3 V（典型值）

– 功耗：≤1.5 W（GE 速率下的低功耗设计）

– 工作温度：0°C 至 70°C（工业级温度范围，适应多数室内环境）

– 存储温度：-40°C 至 85°C

– 湿度：5%~95%（无凝结）
机械特性 – 尺寸：110 mm（长）× 70 mm（宽）× 37 mm（高）（eSFP 标准尺寸，兼容 SFP 插槽）

– 重量：约 30 g（轻量化设计，便于安装）

– 外壳材质：金属（屏蔽电磁干扰，增强耐用性）
数字诊断（DDM） – 支持实时监控参数：

– 温度、电压、激光偏置电流、发送光功率、接收光功率华为企业互动社区

– 监控接口：I²C 总线（符合 SFF-8472 标准，可通过交换机命令查询状态）
兼容性与应用 – 兼容华为交换机型号：S5700 系列、S5720 系列、S9700 系列等（需确认具体设备版本支持情况）

– 典型应用场景：

– 园区网短距离数据传输（如服务器到交换机连接）

– 企业网多模光纤链路（0.55 km 内）

– 工业自动化控制网络（高可靠性要求）
合规性与认证 – 符合标准：IEEE 802.3z 1000BASE-SX、SFF-8472（DDM 协议）、RoHS 2.0

– 安全认证：FCC Class A、CE、UL
备注 – 替代型号说明：02315204 为同规格但不同批次部件编码，与 02313URD 完全兼容

– 光纤选型建议：优先使用 OM2 或 OM3 多模光纤以保证传输稳定性，避免使用老化或劣质光纤导致信号衰减

– 功耗优化：采用低功耗设计，适合高密度光口部署（如数据中心接入层）
