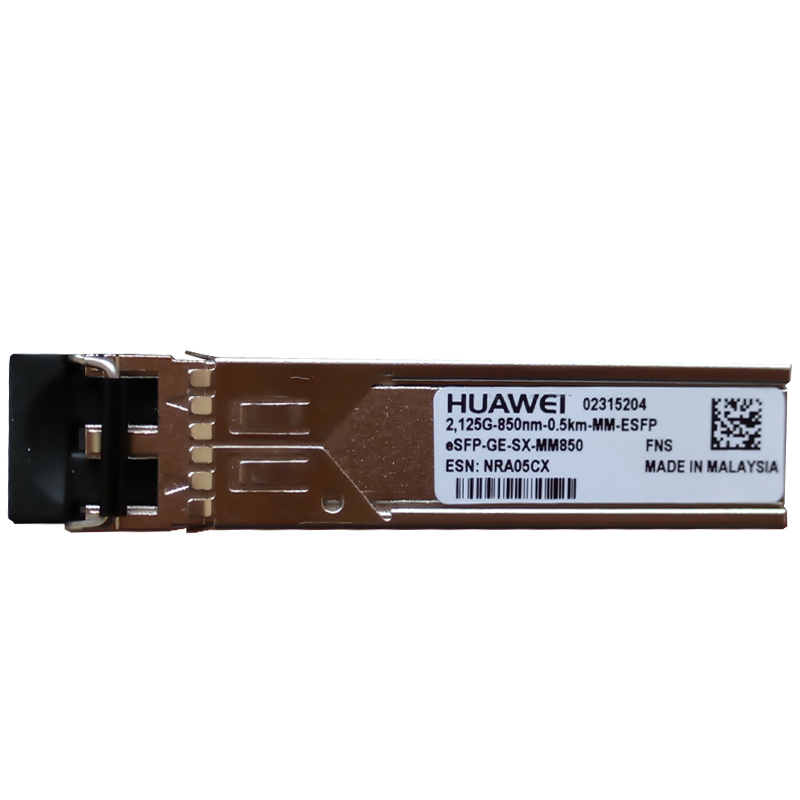

eSFP-GE-SX-MM850 （02315204）2.125G-850nm-0.5km-MM-ESFP

eSFP-GE-SX-MM850 （02315204）2.125G-850nm-0.5km-MM-ESFP
参数类别 参数项 规格说明
基本信息 产品型号 eSFP-GE-SX-MM850
产品编码 02315204
封装类型 eSFP（增强型 SFP，符合 SFF-8472 标准，支持热插拔及数字诊断功能）
传输速率 1.25Gbps（千兆以太网，兼容 1000BASE-SX 标准；支持光纤通道协议时速率为 1.0625Gbps）
中心波长 850nm（多模短波长，符合 1000BASE-SX 标准）
最大传输距离 550 米（OM2 多模光纤，模式带宽 500MHz・km，BER≤1×10⁻¹²）
光接口类型 LC 双工（UPC 端面，插入损耗≤0.3dB，符合 IEC 61754-20 标准）
适用光纤类型 多模光纤（MMF），支持：

・OM1（62.5/125μm）：275 米

・OM2（50/125μm）：550 米

・OM3（50/125μm）：1000 米
光学特性 发射端（TX）平均功率 -9.5dBm ~ -2.5dBm（VCSEL 激光器，850nm 波长，PRBS31 图案下稳定输出）
接收端（RX）灵敏度 ≤-17.0dBm（850nm 波长，BER≤1×10⁻¹²，弱信号接收能力强）
接收端（RX）过载功率 ≥0dBm（避免强光信号饱和畸变）
消光比 ≥9.0dB（最小值，确保信号完整性）
激光器类型 VCSEL（垂直腔面发射激光器，多模传输稳定性优化）
接收器类型 PIN 光电二极管（带 TIA 前置放大器，多模信号高增益接收）
电气与机械特性 供电电压 3.3V±5%（允许范围 3.135V-3.465V，符合 SFP 标准供电需求）
工作功耗 典型值 1.0W，最大值 1.5W（VCSEL 激光器驱动电路低功耗设计）
数字诊断功能（DDM/DOM） 支持（符合 SFF-8472 标准，实时监控：温度、电压、偏置电流、TX/RX 光功率）
工作温度范围 0°C – 70°C（商业级温度，适配机房、企业办公等常规环境）
存储温度范围 -40°C – 85°C（耐受极端运输、库存环境，无性能衰减）
尺寸（长 × 宽 × 高） 56mm × 13mm × 8.5mm（SFP 标准尺寸，兼容通用 SFP 插槽）
重量 典型值 25g（含 LC 接口和内部电路，轻量化设计）
协议与兼容性 协议标准 IEEE 802.3z 1000BASE-SX、光纤通道协议（FC-AL-2，1.0625Gbps）
设备兼容性 华为 CE 系列交换机（如 CE6800/5800）、AR 系列路由器、USG 系列防火墙；兼容第三方符合 SFP 标准的千兆设备
合规性与可靠性 环保认证 符合 RoHS 2.0 标准（无铅、无卤素）、REACH 法规
激光安全等级 Class 1（符合 IEC 60825-1 标准，无激光辐射安全风险）
ESD 防护等级 ≥±2kV（人体放电模式 HBM）、≥±1kV（接触放电模式 CDM）
平均无故障时间（MTBF） ≥1,000,000 小时（华为严苛环境测试，适配企业级长期稳定运行）
