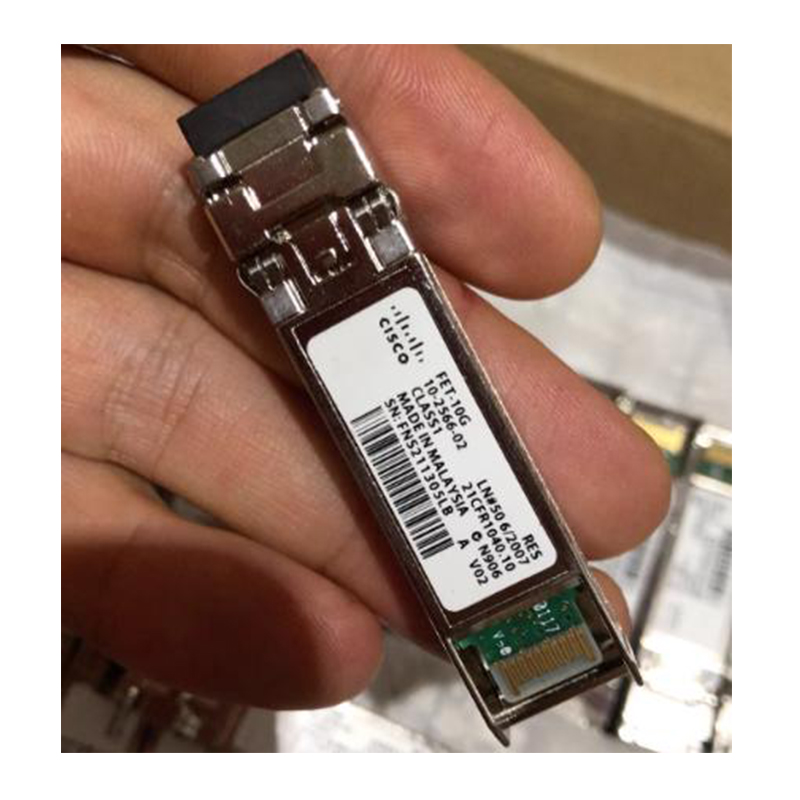

FET-10G（10-2566-02）光模块

FET-10G（10-2566-02）光模块
参数 规格
产品型号 FET-10G（10-2566-02）
封装类型 SFP+（小型可插拔封装）
传输速率 10.3125 Gbps（兼容 10GBASE-USR 标准）
波长 850 nm（VCSEL 激光器，波长范围：840-860 nm）
光纤类型 多模光纤（MMF）：OM3/OM4（激光优化型）
传输距离 OM3/OM4 光纤：100 米
接口类型 LC 双工连接器（PC 端面）
发射功率 -7.3 dBm 至 -1 dBm（典型值：-4.5 dBm，参考同类 850 nm SFP+ 模块）
接收灵敏度 ≤-11.1 dBm（误码率 BER ≤10⁻¹²，参考同类模块）
接收过载 -1 dBm（参考同类模块）
光链路预算 约 3.8 dB（典型值，基于 OM3/OM4 光纤衰减计算）
功耗 ≤1 W（典型值：0.8 W，参考 SFP+ 标准）
电源电压 3.3 V ±5%
工作温度 0°C 至 70°C（商业级）
存储温度 -40°C 至 85°C
数字诊断功能 支持 SFF-8472 标准的 DOM（数字光学监控），可监测温度、电压、光功率等参数
协议兼容性 – IEEE 802.3ae 10GBASE-USR

– SFP+ MSA

– SFF-8431/SFF-8432
认证与合规 – CE、FCC Class A、RoHS

– Cisco 质量识别（ID）功能
尺寸 13.6 mm（宽）× 85.7 mm（长）× 13.0 mm（高）（SFP+ 标准尺寸）
重量 约 25 克（参考同类 SFP+ 模块）
应用场景 – Cisco Nexus 2000 系列交换机的 Fabric Extender 链路

– 数据中心短距离高密度连接

– 企业园区网络多模光纤部署

关键特性说明：

  1. 专用性设计：

    该模块专为 Cisco Nexus 2000 交换机的 Fabric Extender 功能设计，用于扩展交换机端口密度，仅支持与 Cisco 父交换机的直连链路。

  2. 短距离多模传输：

    通过 OM3/OM4 多模光纤实现 100 米传输，适合数据中心内机架间或楼层间的短距离连接，避免单模光纤的高成本。

  3. 低功耗与热稳定性：

    典型功耗仅 0.8 W，结合商业级温度范围（0°C-70°C），适用于常规企业环境，无需额外散热措施。

  4. 数字诊断功能：

    通过 DOM 接口可实时监控模块状态，包括温度、电压、发射 / 接收光功率等，便于网络管理系统进行故障预警和维护。

注意事项：

  1. 光纤类型限制：
    • 仅支持 OM3/OM4 多模光纤，不兼容 OM1/OM2 光纤或单模光纤。
    • 实际传输距离受光纤衰减、连接器损耗等因素影响，建议使用光功率计进行链路预算验证。
  2. 兼容性要求：
    • 必须搭配 Cisco Nexus 2000 系列交换机使用，第三方设备可能无法识别或触发兼容性警告。
    • 使用非 Cisco 认证的模块可能导致设备保修失效。
  3. 温度范围限制：

    商业级温度范围（0°C-70°C）不适用于工业环境或高温场景，如需扩展温度支持需选择定制型号。

数据来源说明：

  • 传输距离、波长、光纤类型：直接引用 Cisco 官方文档及第三方兼容性测试报告。
  • 光功率、灵敏度：基于同类 850 nm SFP+ 模块典型值及行业标准（如 IEEE 802.3ae）。
  • 物理参数、功耗：参考 SFP+ 标准等兼容模块的技术规格。
  • 数字诊断功能：根据 SFF-8472 标准规范整理。
