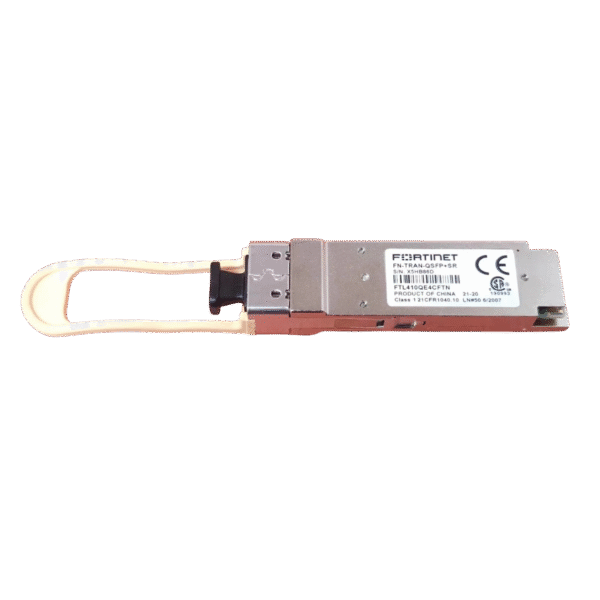

FN-TRAN-QSFP28-SR

核心参数与功能

1. 封装与接口
   • 封装类型：QSFP28（四通道小型可插拔封装，支持热插拔）。
   • 光接口：MTP/MPO-12 连接器（8 芯或 12 芯，交叉型 B 类），适配多模光纤（MMF）。
   • 电接口：兼容 QSFP28 MSA 标准，支持 4x25Gbps NRZ 电信号输入输出。
2. 传输性能
   • 速率：103.125Gbps（4 通道 ×25.78Gbps，兼容 IEEE 802.3bm 100GBASE-SR4 协议）。
   • 波长：850nm（VCSEL 激光器），支持 OM3/OM4/OM5 多模光纤。
   • 传输距离：
     • OM3 光纤（50μm）：70 米（典型值）。
     • OM4 光纤（50μm）：100 米（优化带宽≥4700 MHz・km@850nm）。
     • OM5 光纤（50μm）：150 米（需结合高带宽光纤特性）。
   • 数字诊断：支持SFF-8472 协议，可实时监控光功率、温度、电压等参数。
3. 电气与环境
   • 供电：单路 + 3.3V 电源，功耗≤3.5W（采用 Macom 芯片方案）。
   • 工作温度：0°C~70°C（商业级），部分兼容型号支持工业级 – 40°C~85°C（需确认后缀）。
   • 防护等级：金属外壳，抗电磁干扰（EMI），符合 RoHS 环保标准。
4. 兼容性与应用
   • 协议支持：100GBASE-SR4、CAUI-4、Fiber Channel（可选）。
   • 设备兼容：适配 Fortinet 防火墙及主流品牌交换机（如华为、H3C）。
   • 场景覆盖：数据中心短距互联（≤100 米）、服务器集群连接、10G/40G 网络升级。

关键技术特性

• 多通道并行传输：
  通过 4 个独立的 850nm VCSEL 激光器和 PIN 探测器，实现 4x25Gbps 并行传输，避免单通道高速信号的色散问题。
• MPO 高密度接口：
  12 芯 MPO 连接器支持 8 芯有效传输（4 发 4 收），节省光纤资源并简化布线。
• 低功耗设计：
  采用先进封装工艺，典型功耗≤3.5W，满足数据中心能效要求。

选型与使用建议

1. 光纤匹配：
   • 若需 100 米传输，优先选择OM4 光纤（带宽≥4700 MHz・km@850nm），避免 OM3 光纤的带宽瓶颈。
   • 避免混用不同类型光纤（如 OM3 与 OM5），可能导致链路损耗超标。
2. 兼容性验证：
   • 部分交换机（如 H3C S6800 系列）需通过厂商兼容性测试，建议优先选择经认证的兼容型号。
   • 若需单纤传输，可替换为QSFP28-BIDI模块（需配对波长 850/880nm）。
3. 故障排查：
   • 通过DDM 监控检查光功率：
     • Tx 功率正常范围：-8.4~2.4 dBm（单通道）。
     • Rx 灵敏度：≤-10.3 dBm（过载点≥-3 dBm）。
   • 若链路中断，需清洁光纤端面并检查 MPO 连接器插损（建议≤0.5 dB）。
