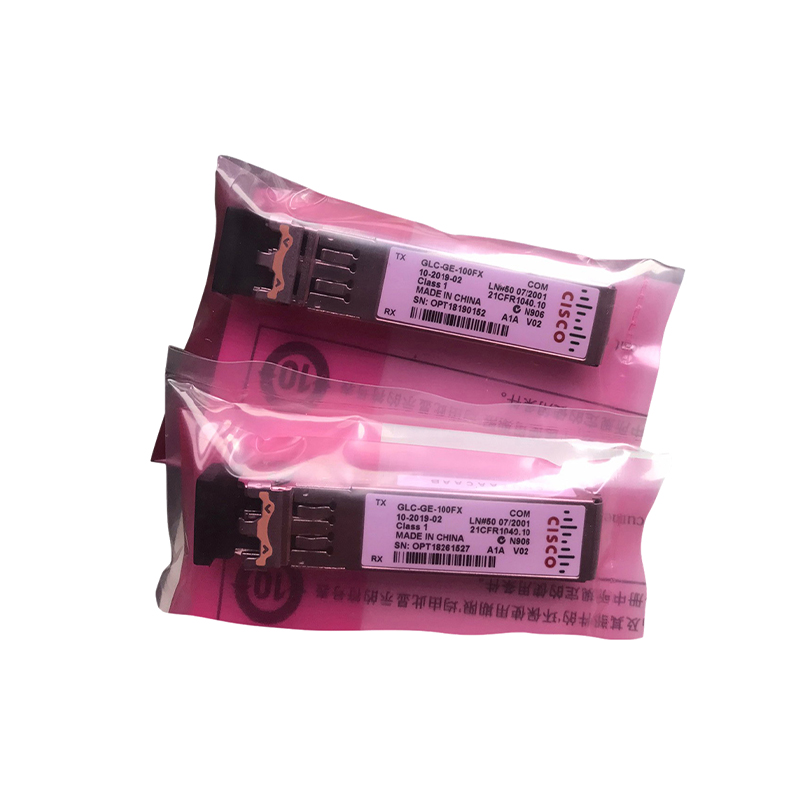

GLC-GE-100FX （10-2019-02）光模块

GLC-GE-100FX （10-2019-02）光模块
参数 规格
产品型号 GLC-GE-100FX（10-2019-02）
封装类型 SFP（小型可插拔封装）
传输速率 100 Mbps（100BASE-FX 标准）
波长 1310 nm（典型值，波长范围：1270-1380 nm）
光纤类型 多模光纤（MMF）：50/125 µm 或 62.5/125 µm
传输距离 2 km（符合 IEEE 802.3u 标准）
接口类型 LC 双工连接器（PC 端面）
发射功率 -14 dBm 至 -20 dBm（典型值：-17 dBm）
接收灵敏度 ≤-31 dBm（误码率 BER ≤10⁻⁹）
光链路预算 约 17 dB（基于 MMF 光纤衰减计算）
功耗 ≤1.5 W（典型值：1.2 W）
电源电压 3.3 V ±5%
工作温度 0°C 至 70°C（商业级）
存储温度 -40°C 至 85°C
数字诊断功能 支持 SFF-8472 标准的 DOM（数字光学监控），可监测温度、电压、光功率等参数
协议兼容性 – IEEE 802.3u 100BASE-FX

– IEEE 802.3z（千兆以太网端口兼容）

– SGMII（串行千兆媒体独立接口）
认证与合规 – CE、FCC Class A、RoHS

– Cisco 质量识别（ID）功能
尺寸 13.4 mm（宽）× 56.5 mm（长）× 8.5 mm（高）（SFP 标准尺寸）
重量 约 15 克（参考同类 SFP 模块）
应用场景 – 企业园区网络短距离光纤连接

– 数据中心边缘设备互联

– 工业以太网环境（需搭配工业级交换机）

关键特性说明：

  1. 多模光纤适配：

    支持 50/125 µm 和 62.5/125 µm 多模光纤，在 2 km 距离内实现稳定的 100 Mbps 传输，适用于现有光纤基础设施升级。

  2. 低功耗设计：

    典型功耗仅 1.2 W，适合高密度交换机或对散热要求严格的环境，如数据中心接入层。

  3. 数字诊断功能：

    通过 DOM 接口实时监控模块状态，包括温度、电压、发射 / 接收光功率等，便于网络管理系统进行故障预警和维护。

  4. 兼容千兆以太网端口：

    可插入思科 Catalyst 3750、3560、2970 等系列交换机的千兆 SFP 端口，实现 100 Mbps 光纤连接，保护现有投资。

注意事项：

  1. 光纤类型限制：
    • 仅支持多模光纤，不兼容单模光纤。
    • 实际传输距离受光纤衰减、连接器损耗等因素影响，建议使用光功率计进行链路预算验证。
  2. 兼容性要求：
    • 必须搭配思科设备使用，第三方设备可能无法识别或触发兼容性警告。
    • 使用非思科认证的模块可能导致设备保修失效Cisco。
  3. 协议限制：
    • 该模块不支持光纤通道协议（FCoE），如需存储网络连接需选择专用光模块（如 GLC-SX-MM）。
    • 传输速率固定为 100 Mbps，无法升级至千兆。

数据来源说明：

  • 传输距离、波长、光纤类型：直接引用思科官方文档及第三方兼容性测试报告。
  • 光功率、灵敏度：基于思科官方数据及行业标准（如 IEEE 802.3u）。
  • 物理参数、功耗：参考思科官方数据及 SFP 标准规范。
  • 数字诊断功能：根据 SFF-8472 标准规范整理。
  • 协议兼容性：基于思科设备规格及第三方测试报告。
