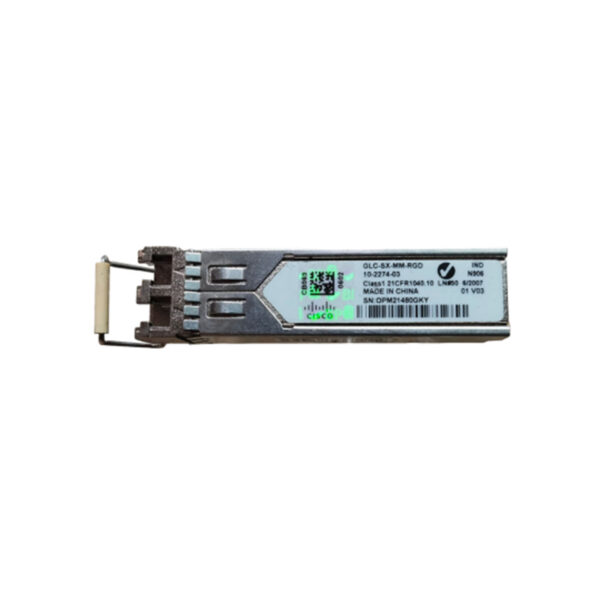

GLC-SX-MM-RGD（10-2274-03）光模块

GLC-SX-MM-RGD（10-2274-03）光模块
参数 规格
产品型号 GLC-SX-MM-RGD/10-2274-03
封装类型 SFP（Small Form-factor Pluggable）
传输速率 1.25 Gbps
波长 850 nm（垂直腔面发射激光器 VCSEL）
光纤类型 – OM2 多模光纤：550 米

– 62.5μm FDDI 光纤：220 米

– 激光优化 50μm 光纤：1 公里
接口类型 LC 双工连接器（LC Duplex）
数字诊断功能 支持 DOM（Digital Optical Monitoring），可监控温度、电压、光功率等参数
工作温度范围 工业级：-40°C 至 +85°C（-40°F 至 +185°F）
存储温度范围 -40°C 至 +85°C
发射功率范围 -3 dBm 至 -9.5 dBm
接收灵敏度 ≤ -17 dBm
功耗 ≤ 0.8 W
符合标准 – IEEE 802.3z 1000BASE-SX

– SFP MSA（INF-8074i）

– SFF-8472（DOM 协议）
尺寸 8.5 mm（高）× 13.4 mm（宽）× 56.5 mm（深）
激光安全等级 IEC 60825-1 Class 1（免认证）
应用场景 工业自动化、智能交通、变电站等恶劣环境中的短距离千兆以太网连接
兼容性 适配思科 Catalyst 2960、IE3000、IE4010 系列交换机及部分路由器Cisco

关键说明：

  1. 传输距离差异：
    • OM2 多模光纤（50μm）支持 550 米，激光优化 50μm 光纤（如 OM3/OM4）可延长至 1 公里，但需注意思科官方未明确标注 OM3/OM4 的具体支持距离，实际应用中需参考光纤带宽参数。
  2. 工业级设计：
    • 宽温范围（-40°C 至 + 85°C）和高可靠性设计，适用于工厂、户外等极端环境。
  3. 替代型号说明：
    • 非工业级型号 GLC-SX-MM 已停产，被 GLC-SX-MMD 替代（增加 DOM 功能），而 GLC-SX-MM-RGD 为工业增强版，仍在特定场景中使用。
  4. 功耗优势：
    • 低功耗设计（≤0.8W）可降低设备散热压力，延长模块使用寿命。
该模块通过严格的工业标准认证，支持实时诊断功能，是工业网络中短距千兆连接的理想选择。
