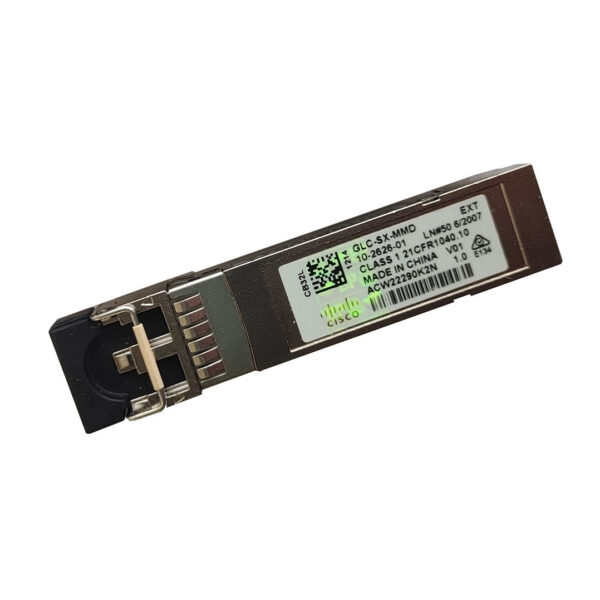

CISCO/思科GLC-SX-MMD千兆光模块

CISCO/思科GLC-SX-MMD千兆光模块

一、基础规格（Basic Specifications）

参数名称 详细说明
模块型号 Cisco GLC-SX-MMD（千兆 SFP 多模光模块，支持 1000BASE-SX 标准）
产品类别 SFP（小型可插拔）封装、千兆以太网光模块（Gigabit Ethernet MMF Transceiver）
数据速率（Data Rate） 1000 Mbps（千兆以太网），全双工传输
兼容标准（Compliant Standard） IEEE 802.3z（1000BASE-SX 多模光纤标准）、SFF-8472（数字诊断规范）
封装尺寸（Form Factor） 标准 SFP 封装，尺寸：8.5mm（高）×13.4mm（宽）×56.5mm（深），适配所有 SFP 插槽

二、传输性能（Transmission Performance）

参数名称 详细说明
传输介质（Transmission Medium） 多模光纤（MMF），支持 OM1/OM2/OM3 光纤类型
波长（Wavelength） 850nm（短波长），采用 VCSEL 激光器（垂直腔面发射激光器）
最大传输距离（Max Distance） – OM1（62.5μm）光纤：220 米
– OM2（50μm）光纤：550 米
– OM3（激光优化 50μm）光纤：1000 米
最小传输距离 2 米（避免光信号过强导致接收端饱和）
信号编码（Signal Encoding） 8B/10B 编码，符合 1000BASE-SX 标准要求

三、接口与物理特性（Interface & Physical Features）

参数名称 详细说明
接口类型（Connector Type） LC 双工光接口（LC Duplex），采用 PC/UPC 研磨，支持光纤连接器热插拔
热插拔功能（Hot-Swappable） 支持（符合 SFP MSA 规范，无需断电即可更换模块）
激光安全等级 Class 1（IEC 60825-1 标准），无潜在眼损伤风险

四、功能与监控（Functionality & Monitoring）

参数名称 详细说明
数字诊断功能（DOM） 支持（符合 SFF-8472 标准），实时监控：模块温度、供电电压、发送 / 接收光功率、激光状态、链路告警
链路状态指示 支持链路故障信号（LFS），可通过设备 LED 或管理系统反馈连接状态

五、环境与可靠性（Environmental & Reliability）

参数名称 详细说明
工作温度（Operating Temp） – 商用级：0℃~70℃（32℉~158℉）
– 扩展级：-5℃~85℃（23℉~185℉）（部分型号支持）
存储温度（Storage Temp） -40℃~85℃（-40℉~185℉），满足长期库存与运输环境要求
相对湿度（Relative Humidity） 5%~95%（无冷凝），适配潮湿或干燥场景
冲击与振动（Shock & Vibration） 符合 IEC 60068-2-27（冲击）、IEC 60068-2-6（振动）标准，适应机房设备运维场景

六、设备兼容性（Device Compatibility）

适配所有带 SFP 插槽的思科设备及标准 SFP 兼容设备，主流兼容型号包括：
  • 思科交换机：Catalyst 2960/3560/3650/4500/6500/9400 系列、Nexus 2000/3000/7000 系列
  • 思科路由器：ISR 1900/2900/3900 系列、ASR 1000 系列
  • 其他设备：Meraki MS 系列交换机、Cisco UBR 7200/100 的 0 系列路由器
  • 第三方兼容：符合 IEEE 802.3z 标准的 SFP 设备（如华为、H3C 等品牌部分机型）
