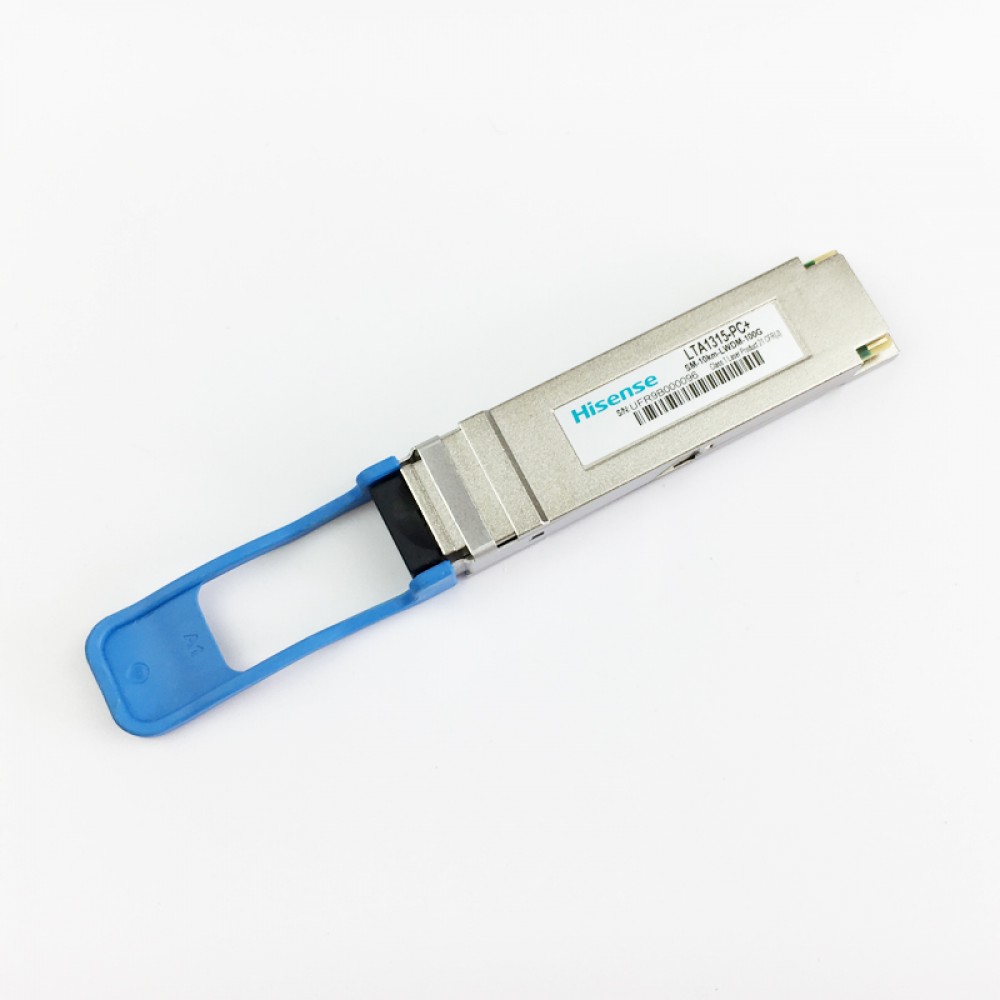

LTA1315-PC+

一、核心物理特性与基础参数

（一）封装与接口设计

• 封装类型：QSFP28（Quad Small Form-factor Pluggable 28），符合 QSFP28 MSA 多源协议及 SFF-8436 标准，尺寸为 18.3mm×29mm×66.5mm，重量约 35 克。
• 物理接口：双工 LC 接头，适配单模光纤（SMF），支持 4 通道并行传输（4×28Gbps），兼容 MPO-MPO 扩展（需适配器）。
• 兼容性：专为数据中心和电信网络设计，兼容支持 QSFP28 标准的设备（如 Cisco Nexus 9000、HPE Aruba 8320），但需验证 DDM 功能完整性。

（二）传输能力

• 速率范围：100Gbps（4×25.78Gbps 并行传输），符合 IEEE 802.3ba 100GBASE-LR4 标准，支持 40G/100G 速率自适应。
• 协议支持：
  • 以太网：100GBASE-LR4、40GBASE-LR4（需设备固件启用分流功能）。
  • 存储协议：16G Fibre Channel（FC）、FCoE（需特定配置）。
  • 新兴技术：支持 CPRI/eCPRI（5G 基站前传 / 中传），延迟≤5μs。

二、光学与电气特性

（一）光学参数

• 光源与波长：
  • 激光类型：DML（直接调制激光器），中心波长 1271/1291/1311/1331nm（4 通道 CWDM），符合 Class 1 激光安全标准（IEC 60825-1）。
  • 发射功率：-0.6~4dBm（典型值 2.5dBm），接收灵敏度≤-8.4dBm（OMA），功率预算 3.8dB，支持动态光功率调节。
• 传输距离：
  • 单模光纤（SMF，G.652D）：最长 10 公里 @100Gbps。
  • 扩展模式：通过色散补偿模块（DCM）可延长至 40 公里（需设备支持）。

（二）电气参数

• 供电要求：3.3V 直流供电（±5% 容差），典型功耗≤4W（25℃环境下），支持低功耗待机模式（≤1.5W）。
• 数字诊断：支持 SFF-8472 标准的 DDM/DOM 功能（需设备兼容），通过 I²C 总线实时监测温度、电压、光功率及激光器偏置电流，支持告警阈值配置（如光功率异常、温度过高）。

三、关键技术特性

（一）信号处理与兼容性

• 调制与编码：采用 NRZ（非归零）调制技术，支持 64B/66B 编码，误码率（BER）≤10⁻¹²，内置 CDR（时钟数据恢复）电路确保信号完整性。
• 热插拔支持：符合 QSFP28 MSA 规范，可在设备运行时直接更换模块，支持热冗余配置（需交换机端口支持）。

（二）环境适应性

• 温度范围：商业级工作温度 0°C~70°C，存储温度 – 40°C~85°C（参考行业标准），湿度 5%~85%（无冷凝），适合数据中心、企业园区等常规环境。
• 可靠性认证：
  • RoHS-6 环保认证：符合欧盟有害物质限制指令（推测，需官方确认）。
  • FCC Class B 电磁兼容：EMI 辐射≤30dBμV/m（30~1000MHz），适用于商业环境（推测，需官方确认）。

四、应用场景与典型部署

（一）数据中心高速互联

• 跨数据中心连接：在城域范围内实现数据中心间的高速互联（如 10 公里内的核心层连接），通过单模光纤跳线简化布线复杂度，提升端口密度（如 1U 交换机支持 32×100G 端口）。
• 存储扩展架构：配合 F5 BIG-IP VCS（虚拟机箱系统），构建支持横向扩展的存储网络，满足云计算和大数据应用的需求。

（二）5G 通信与边缘计算

• 5G 基站前传 / 中传：为 5G 基站提供 CPRI/eCPRI 协议支持，延迟≤5μs，适配分布式基站架构（如 CU/DU 分离）。
• 边缘计算节点：在边缘数据中心中连接物联网网关与核心网络，支持工业协议（如 PROFINET、EtherNet/IP）。

（三）企业级网络

• 园区网骨干连接：用于核心层与汇聚层交换机间的长距连接（如 10 公里内的园区网骨干），搭配单模光纤实现低延迟传输。

五、兼容性与替代方案

（一）设备兼容性

• 原厂兼容设备：
  • 海信自有设备：兼容海信宽带的 QSFP28 端口设备。
  • 第三方设备：兼容 Cisco Nexus 9000、HPE Aruba 8320 等 QSFP28 端口，但需验证 DDM 功能完整性（如光功率监测精度）。

（二）替代型号对比

（三）兼容品牌方案

• 第三方替代：提供兼容型号，价格约为原厂的 30%~50%，需验证光功率匹配度及 DDM 功能。
• 升级建议：若需更高带宽，可替换为 QSFP-DD 封装的 400G 模块（如海信 LTA1316-PC+），但需设备硬件支持。

六、选型与部署建议

（一）光纤适配性验证

• 光纤类型：严格匹配 G.652D 单模光纤，避免使用 G.655 弯曲不敏感光纤导致色散补偿问题。
• 链路测试：
  • 插入损耗：全程链路损耗≤8dB（含连接器、熔接点），建议使用光功率计实测。
  • 回波损耗：需≥45dB（LC 连接器典型值），避免反射干扰。

（二）设备兼容性测试

• 速率协商：部分老旧设备可能默认限制为 40G LR，需通过管理界面手动启用 100G 速率。
• DDM 功能验证：使用设备管理工具（如 F5 TMOS CLI）读取模块温度、光功率等参数，确保监控数据准确。

（三）长期维护要点

• 环境监控：
  • 温度控制：确保设备机房温度≤35°C，避免模块长期工作在高温环境导致激光器老化。
  • 防尘措施：定期清洁 LC 接口，使用无水酒精棉签擦拭，避免灰尘导致光功率衰减。
• 备件管理：建议按 10% 比例储备备件，优先选择同批次模块以确保光功率一致性。

（四）合规性注意事项

• 电信级部署：若用于运营商网络，需选择通过 Telcordia GR-468 认证的型号），并提供第三方检测报告。
• TAA 合规性：美国政府项目需选择 TAA（贸易协定法案）合规型号。

七、关键技术特性对比
