MAM1Q00A-QSA

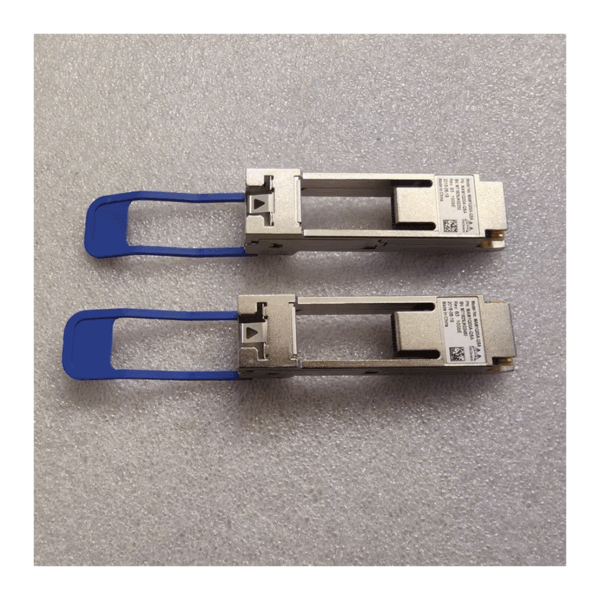

MAM1Q00A-QSA 是 Mellanox（现属 NVIDIA）推出的 QSFP+ 转 SFP+ 适配器模块，用于将 40G QSFP+ 端口转换为 10G SFP+ 接口，实现不同封装设备的兼容性连接。以下是其核心参数规格及技术特性的详细解析：

一、基础属性与物理规格

1. 封装类型

   • 主体形态：QSFP+ 封装（符合 SFF-8436 标准），尺寸约 18.3mm×72.4mm×13.6mm，适配标准 QSFP+ 插槽boston.co.uk。

   • 内部接口：集成 SFP+ 插座，支持插入 SFP+ 光模块、DAC 直连铜缆或 AOC 有源光缆，实现灵活扩展。

2. 速率与通道映射

   • 输入速率：40G QSFP+ 端口（4 通道 × 10Gbps）。

   • 输出能力：支持 4 个独立的 10G SFP+ 通道，但实际使用时仅激活 第一通道（Lane 1），其余三通道未连接。

   • 兼容协议：支持 10GBASE-SR/LR/ER、10G Fibre Channel 等 SFP+ 标准协议，速率自动适配。

3. 功耗与散热

   • 模块自身功耗：无 SFP+ 模块插入时，最大功耗 ≤0.25W；接入 SFP+ 模块后，总功耗由后者决定。

   • 散热设计：被动散热，无需额外风扇，适合高密度数据中心环境。

二、兼容性与协议支持

1. 设备兼容性

   • 原厂适配：原生支持 Mellanox ConnectX 系列网卡、CX4/CX5 交换机及部分思科、Juniper 设备。

   • 第三方兼容：经编码的兼容版本（如 FS、Optcore 等品牌）可适配华为、华三、锐捷等多厂商设备，但需确认 EEPROM 配置。

2. 协议与标准

   • 电气标准：兼容 SFF-8436（QSFP+）、SFF-8431（SFP+）、SFF-8636（DDMI 数字诊断）。

   • 合规认证：通过 CE、RoHS 认证，符合 GR-63-CORE 可靠性标准。

3. 模块支持范围

   • 光模块类型：支持多模（如 850nm）、单模（如 1310nm/1550nm）SFP+ 光模块，传输距离取决于具体模块规格（例如 OM3 多模支持 300m，单模 LR 支持 10km）。

   • 铜缆方案：兼容 10G DAC（Direct Attach Copper）直连铜缆（最大 7m）及 AOC 有源光缆（最大 100m）。

三、功能特性与技术细节

1. 数字诊断（DDMI）

   • 支持 SFF-8636 数字诊断监控，可通过设备 CLI 或网管平台读取插入的 SFP+ 模块参数（如光功率、温度、电压）。

   • 适配器自身提供 EEPROM 信息，包含厂商信息、合规认证及兼容性配置数据。

2. 信号完整性

   • 低损耗设计：采用优化电路布局，QSFP+ 到 SFP+ 的 插入损耗 ≤1.5dB，确保 10G 信号稳定传输。

   • 抗干扰能力：金属屏蔽外壳有效抑制电磁干扰（EMI），符合高速信号传输要求。

3. 热插拔与可靠性

   • 支持 热插拔操作，可在设备运行状态下更换模块，无需停机。

   • 环境适应性：工作温度 0°C~70°C（商业级），存储温度 -40°C~85°C，湿度 5%~95%（非凝露）。

四、典型应用场景

1. 网络升级过渡

   • 当数据中心从 10G 向 40G 升级时，可通过该适配器临时将 40G QSFP+ 交换机端口连接至旧有 10G SFP+ 服务器网卡，避免硬件全面替换。

2. 混合架构连接

   • 支持 40G QSFP+ 交换机与 10G SFP+ 存储设备（如 SAN 光纤通道阵列）的跨代互联，实现资源整合。

3. 测试与验证

   • 实验室环境中，可灵活搭配不同 SFP+ 模块（如多模 / 单模、长距 / 短距），快速验证网络拓扑方案。

五、与传统光模块的核心差异

六、选型与使用建议

1. 适配性验证

   • 优先选择原厂模块（Mellanox）以确保 100% 兼容性；若使用第三方兼容模块，需确认其 EEPROM 已针对目标设备（如华为、华三）进行编码。

2. 性能依赖关系

   • 实际传输距离、波长、误码率等指标完全由插入的 SFP+ 模块决定。例如：

     • 若需 10km 单模传输，需搭配 SFP+-LR 模块（1310nm，10km）；

     • 若需短距多模连接，可选用 SFP+-SR 模块（850nm，300m OM3）。

3. 成本优化

   • 相比更换整台 10G 设备，使用该适配器可降低 70% 以上 的升级成本，尤其适用于预算有限的场景。

七、技术文档与合规性

• 官方文档：可通过 Mellanox 官网下载 MAM1Q00A-QSA 数据表，获取详细电气特性与兼容性列表。

• 认证标准：符合 RoHS、CE、FCC 等国际认证，满足电信级可靠性要求（MTBF ≥ 100 万小时）。
