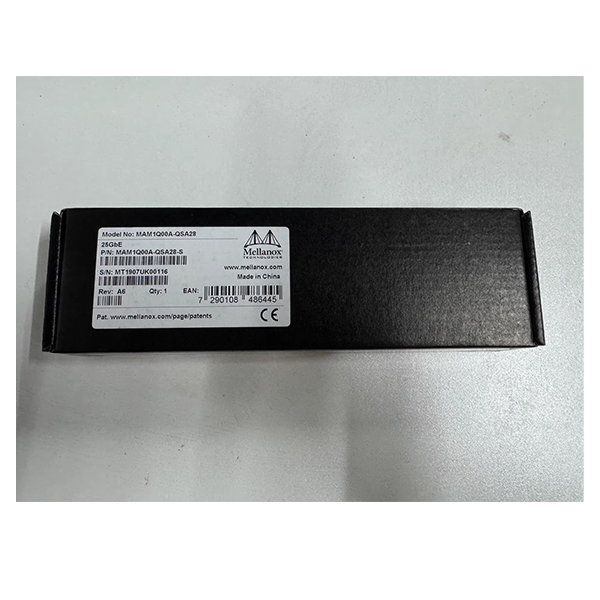

MAM1Q00A-QSA28

一、基础参数与功能

1. 封装与接口
   • 形式：QSFP28 母头（兼容 SFF-8665 标准）转 SFP28 公头（兼容 SFF-8402 标准）。
   • 设计：采用无源架构，无内置芯片，仅提供物理转接和信号路由，支持热插拔。
   • 通道映射：将 QSFP28 的 4 个 25Gbps 通道中的 第 1 通道 映射至 SFP28 模块，其余 3 通道悬空。
2. 速率与协议
   • 支持速率：
     • QSFP28 侧：100Gbps（4×25Gbps 通道）
     • SFP28 侧：25Gbps（单通道）。
   • 协议兼容性：
     • 支持 25GBASE-SR/LR/ER、10GBASE-SR/LR/ER 等标准，兼容 IEEE 802.3 以太网协议NVIDIA。
     • 可适配 SFP28、SFP+、SFP 光模块（如 10G SFP+ 模块可通过转接实现 10G 速率）。
3. 电气与物理特性
   • 功耗：≤0.25W（无源设计，无额外供电需求）。
   • 温度范围：标准工业级 0°C~70°C，部分第三方兼容型号扩展至 -20°C~85°C。
   • 尺寸：QSFP28 标准尺寸（约 76mm×38mm×12.5mm），重量约 90g。
   • 认证：符合 RoHS、CE 标准，部分型号通过 FCC 认证。

二、核心功能与应用场景

1. 跨代设备兼容
   • 允许在 100G QSFP28 端口 中使用 25G/10G SFP28/SFP+ 模块，例如：
     • 老旧 SFP+ 光模块（如 10G-LR）可通过转接在 100G 交换机上复用PNY Technologies Inc.。
     • 25G SFP28 模块（如 25G-SR）可用于 100G 服务器网卡的短距互联。
   • 成本优化：避免为低速场景单独采购 100G 模块，降低设备升级成本。
2. 多厂商互操作性
   • 兼容 Cisco、HPE、华为 等主流厂商的 QSFP28 端口设备。例如：
     • 在 Cisco Nexus 交换机上使用时，需启用 service unsupported-transceiver 命令以识别非原厂模块。
     • 在华为设备上需验证兼容性，部分用户反馈需通过固件更新实现稳定运行。
3. 场景化应用
   • 数据中心：
     • 服务器网卡（如 Mellanox ConnectX-4）的 QSFP28 端口通过转接连接 25G SFP28 AOC 电缆，实现机柜内高速互联PNY Technologies Inc.。
     • 老旧 10G SFP+ 模块通过转接在 100G 交换机上临时应急使用。
   • 边缘计算：
     • 在工业交换机中，QSFP28 端口通过转接支持单通道 25G 光模块，适配低功耗边缘设备。

三、关键技术细节

1. 信号完整性
   • 采用低损耗 PCB 设计，插入损耗 ≤1.5dB，确保 25Gbps 信号的稳定性NVIDIA。
   • 支持 SFP28 模块的 DDM（数字诊断） 功能，可通过 QSFP28 端口读取模块温度、光功率等参数。
2. 与类似产品的对比
   • QSFP28 转 SFP28 有源模块：
     • 优势：支持 4×25G 全通道拆分（如 4×25G 转 4×25G），适合高密度场景。
     • 劣势：成本高（约 3~5 倍）、功耗高（≥1W），需额外供电NVIDIA。
   • QSFP+ 转 SFP+ 适配器：
     • 速率限制：仅支持 40G QSFP+ 转 10G SFP+，无法满足 25G 需求。

四、兼容性与注意事项

1. 模块兼容性
   • 支持类型：
     • 光模块：SFP28-25G-SR/LR、SFP+ 10G-SR/LR、SFP 1G-SX/LX 等。
     • 电缆：SFP28 DAC/AOC 直连铜缆或光纤跳线。
   • 不支持类型：
     • 电口模块（如 SFP28-25G-T）、QSFP28 转 SFP+ 有源适配器HPE Aruba Networking。
2. 设备兼容性
   • 主流厂商支持：Mellanox、Cisco、HPE 等设备可直接使用。
   • 华为设备：需验证固件版本（如 CE6800 系列需升级至 V200R010C00 及以上），部分场景需手动配置端口速率。
3. 性能限制
   • 单通道 25Gbps 速率，无法利用 QSFP28 的 4 通道并行能力，适合低速互联场景。
   • 长距离传输时，需依赖 SFP28 模块的性能（如 25G-LR 支持 10km，25G-ER 支持 40km）NVIDIA。

五、典型配置示例

1. 服务器与交换机互联
   • 服务器端：Mellanox ConnectX-4 网卡的 QSFP28 端口插入 MAM1Q00A-QSA28 适配器。
   • 交换机端：华为 CE6850 交换机的 SFP28 端口插入 25G-SR 模块，通过 OM4 多模光纤连接适配器，实现 25Gbps 传输。
2. 多厂商混合组网
   • 场景：HPE Aruba 6300 交换机的 QSFP28 端口通过适配器连接 Cisco SFP-10G-LR 模块，实现跨厂商 10G 长距互联HPE Aruba Networking。

六、选型建议

• 优先原厂模块：Mellanox 原厂型号（如 MAM1Q00A-QSA28）兼容性最佳，适合关键业务场景。
• 第三方兼容方案：如 EdgeOptic、FS.com 的兼容型号（如 CVR-Q100-S25）成本低 30%~50%，但需验证设备兼容性。
• 避免混用场景：不建议在需要 4×25G 全通道聚合的场景（如 100G 主干链路）中使用该适配器
