| 参数类别 | 参数项 | 规格值 | 备注 / 说明 |
|---|---|---|---|

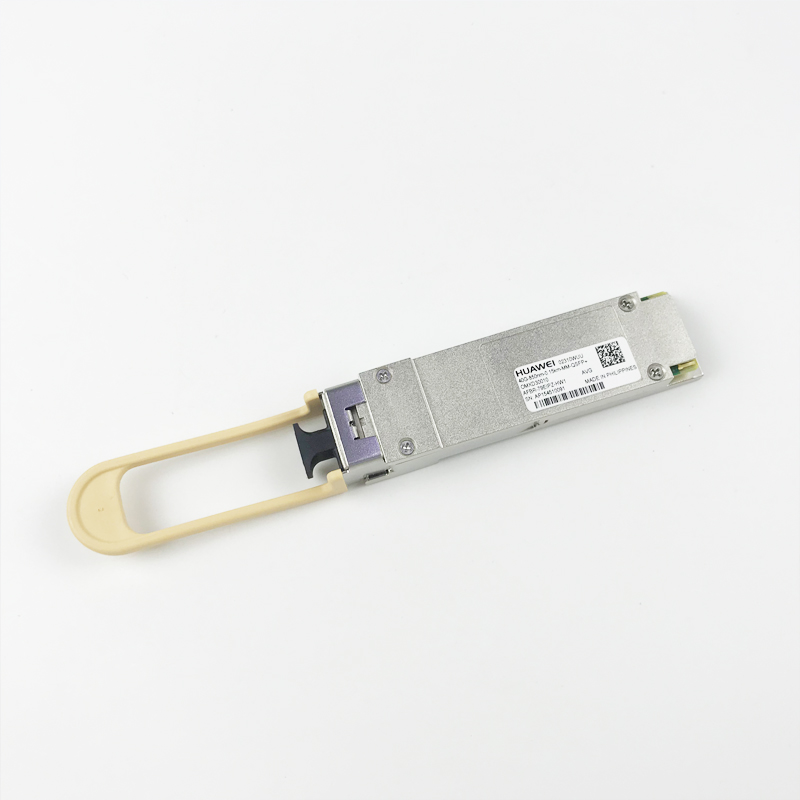

| 一、基础信息 | 模块型号 | OMXD30009 | 核心型号标识 |
| 订单编码 | 02310WUT | 厂商内部订单 / 物料编码 | |
| 模块类型 | 40G QSFP+ 单模光模块 | 封装形式与速率等级，QSFP + 为 4 通道小型可插拔封装 | |
| 传输速率 | 40Gbps | 总带宽，采用 4 通道并行传输（每通道 10Gbps） | |
| 传输介质 | 单模光纤（SMF） | 适配 G.652/G.655/G.657 类单模光纤 | |
| 中心波长 | 1310nm | 典型工作波长，±10nm 波长容差 | |
| 最大传输距离 | 10km | 在标准单模光纤下的无中继传输距离 | |
| 光接口类型 | LC 双纤（Duplex LC） | 行业通用小型光接口，需搭配双纤 LC 光纤跳线 | |
| 适用场景 | 40GBASE-LR4 以太网、数据中心互联（DCI）等 | 支持高速骨干链路、长距离设备互联 | |
| 二、光学特性 | 发射端（TX）- 中心波长 | 1310nm ±10nm | 4 个发射通道波长均为 1310nm 波段 |
| 发射端（TX）- 平均输出光功率 | 典型值：1.0dBm；范围：-3.0dBm ~ +3.0dBm | 光功率可通过模块寄存器微调 | |
| 发射端（TX）- 消光比 | ≥8.2dB（典型值 9.0dB） | 衡量光信号 “0”“1” 电平差异，确保信号完整性 | |
| 发射端（TX）- 光上升 / 下降时间 | ≤20ps（20%-80% 幅度） | 减少信号畸变，适配高速传输 | |
| 接收端（RX）- 接收灵敏度 | ≤-12.8dBm（BER=1×10⁻¹²） | 最小可识别光功率，BER 为误码率标准 | |
| 接收端（RX）- 光过载功率 | ≥-1.0dBm（BER=1×10⁻¹²） | 最大可承受光功率，避免接收端饱和 | |
| 接收端（RX）- 光回波损耗 | ≥12dB | 减少反射光对发射端的干扰 | |
| 光链路预算 | ≥11.8dB（过载功率 – 接收灵敏度） | 确保 10km 传输距离内信号稳定 | |
| 三、电气特性 | 供电电压 | 3.3V DC ±5% | 标准 QSFP + 供电规格，支持热插拔供电保护 |
| 工作电流（典型值） | 发射端：80mA；接收端：60mA | 总工作电流≤180mA（满载） | |
| 最大功耗 | ≤3.5W | 符合低功耗设计，适配设备散热要求 | |
| 信号编码方式 | 64B/66B 编码 | 以太网标准编码方式，提升带宽利用率（≈97%） | |
| 误码率（BER） | ≤1×10⁻¹² | 正常工作时的最大允许误码率，确保数据可靠性 | |
| 四、机械与环境特性 | 封装尺寸（长 × 宽 × 高） | 56.5mm × 18.35mm × 8.8mm | 符合 SFF-8436 QSFP + 封装尺寸标准 |
| 模块重量 | 约 15g（不含光纤跳线） | 轻量化设计，适配设备高密度插槽布局 | |
| 工作温度范围 | 商业级：0℃ ~ +70℃；工业级（可选）：-40℃ ~ +85℃ | 默认商业级，工业级需额外定制 | |
| 存储温度范围 | -40℃ ~ +85℃ | 非工作状态下的温度耐受范围 | |
| 相对湿度 | 5% ~ 95%（无凝露） | 避免潮湿环境导致内部元件腐蚀 | |
| 振动（工作状态） | 10Hz ~ 2000Hz，加速度 50m/s²（10~500Hz）；20m/s²（500~2000Hz） | 符合 IEC 60068-2-6 标准 | |
| 冲击（非工作状态） | 加速度 1.2m/s²（11ms 半正弦波） | 符合 IEC 60068-2-27 标准，抗运输冲击 | |
| 五、兼容性与合规性 | 遵循协议标准 | 1. IEEE 802.3ba-2010（40GBASE-LR4） 2. SFF-8436（QSFP + 封装协议） 3. ITU-T G.694.1（波长规范） |
确保与主流厂商设备兼容 |
| 电磁兼容（EMC）认证 | 符合 CE EN 301 489-3、FCC Part 15 Class A | 减少对周边设备的电磁干扰 | |
| 安全认证 | 符合 UL 60950-1、IEC 60950-1 | 满足电气安全要求 | |
| 热插拔支持 | 支持（Hot Swap） | 无需断电即可插拔，方便设备维护 | |
| 数字诊断功能（DDM/DOM） | 支持 | 可实时监控光功率、温度、电压、电流等参数 |
