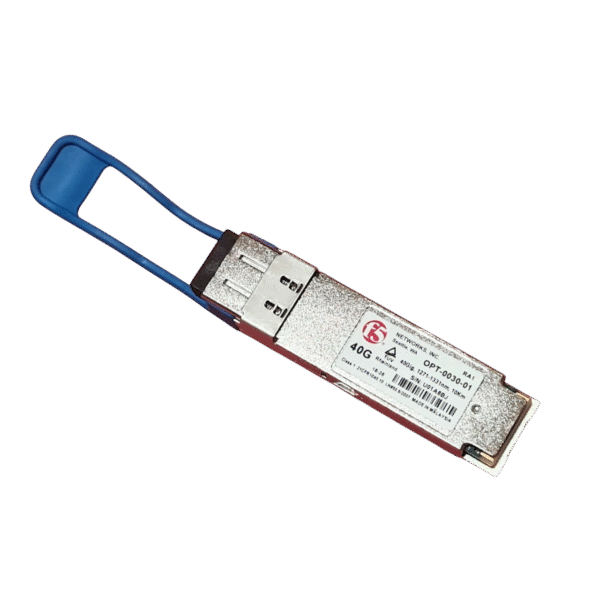

OPT-0030-01

一、核心物理特性与基础参数

（一）封装与接口设计

• 封装类型：QSFP+（Quad Small Form-factor Pluggable Plus），符合 QSFP+ MSA 多源协议及 SFF-8436 标准，尺寸为 18.3mm×29mm×66.5mm，重量约 30 克。
• 物理接口：双工 LC 接头，适配单模光纤（SMF），支持 4 通道并行传输（4×10Gbps），兼容 MPO-MPO 扩展（需适配器）。
• 兼容性：专为 F5 BIG-IP 系列设备（如 BIG-IP 16000、VIPRION 机箱）设计，支持虚拟化环境下的高密度端口扩展，可与 Cisco、HPE 等第三方 QSFP + 端口兼容（需验证 DDM 功能完整性）。

（二）传输能力

• 速率范围：40Gbps（4×10Gbps 并行传输），符合 IEEE 802.3ba 40GBASE-LR4 标准，支持 40G/100G 速率自适应（需设备固件启用分流功能）。
• 协议支持：
  • 以太网：40GBASE-LR4、10GBASE-LR（需配置分流）。
  • 存储协议：16G Fibre Channel（FC）、FCoE（需特定配置）。
  • 新兴技术：支持 CPRI/eCPRI（5G 基站前传 / 中传），延迟≤10μs。

二、光学与电气特性

（一）光学参数

• 光源与波长：
  • 激光类型：DFB（分布式反馈激光器），中心波长 1271/1291/1311/1331nm（4 通道 CWDM），符合 Class 1 激光安全标准（IEC 60825-1）。
  • 发射功率：-3.5~-1dBm（典型值 – 2.5dBm），接收灵敏度≤-14.1dBm，功率预算 4.8dB，支持动态光功率调节。
• 传输距离：
  • 单模光纤（SMF，G.652D）：最长 10 公里 @40Gbps。
  • 扩展模式：通过色散补偿模块（DCM）可延长至 40 公里（需设备支持）。

（二）电气参数

• 供电要求：3.3V 直流供电（±5% 容差），典型功耗≤3.5W（1.06A@3.3V），支持低功耗待机模式（≤1.5W）。
• 数字诊断：支持 SFF-8472 标准的 DDM/DOM 功能，通过 I²C 总线实时监测温度、电压、光功率及激光器偏置电流，支持告警阈值配置（如光功率异常、温度过高）。

三、关键技术特性

（一）信号处理与兼容性

• 调制与编码：采用 NRZ（非归零）调制技术，支持 64B/66B 编码，误码率（BER）≤10⁻¹²，内置 CDR（时钟数据恢复）电路确保信号完整性。
• 热插拔支持：符合 QSFP+ MSA 规范，可在设备运行时直接更换模块，支持热冗余配置（需交换机端口支持）。

（二）环境适应性

• 温度范围：商业级工作温度 0°C~70°C，存储温度 – 40°C~85°C，湿度 5%~85%（无冷凝），适合数据中心、企业园区等常规环境。
• 可靠性认证：
  • RoHS-6 环保认证：符合欧盟有害物质限制指令。
  • FCC Class B 电磁兼容：EMI 辐射≤30dBμV/m（30~1000MHz），适用于商业环境。
  • Telcordia GR-468：第三方兼容型号（如 Fluxlight OPT-0030-00-FL）通过该认证，原厂未明确标注。

四、应用场景与典型部署

（一）数据中心长距互联

• 跨数据中心连接：在城域范围内实现数据中心间的高速互联（如 10 公里内的核心层连接），通过单模光纤跳线简化布线复杂度，提升端口密度（如 1U 交换机支持 24×40G 端口）。
• 存储扩展架构：配合 F5 BIG-IP VCS（虚拟机箱系统），构建支持横向扩展的存储网络，满足云计算和大数据应用的需求。

（二）企业级网络

• 园区网骨干连接：用于核心层与汇聚层交换机间的长距连接（如 10 公里内的园区网骨干），搭配单模光纤实现低延迟传输。
• 虚拟化环境：为 VMware vSphere、Hyper-V 等虚拟化平台提供低延迟、高带宽的存储访问通道，支持实时迁移和集群应用。

（三）5G 通信与边缘计算

• 5G 基站前传 / 中传：为 5G 基站提供 CPRI/eCPRI 协议支持，延迟≤10μs，适配分布式基站架构（如 CU/DU 分离）。
• 边缘计算节点：在边缘数据中心中连接物联网网关与核心网络，支持工业协议（如 PROFINET、EtherNet/IP）。

五、兼容性与替代方案

（一）设备兼容性

• 原厂兼容设备：
  • F5 BIG-IP 系列：BIG-IP 16000、BIG-IP 18000、VIPRION B2250/B4450 机箱。
  • 第三方设备：兼容 Cisco Nexus 7000、HPE Aruba 8320 等 QSFP + 端口，但需验证 DDM 功能完整性（如光功率监测精度）。

（二）替代型号对比

（三）兼容品牌方案

• 第三方替代：供兼容型号，价格约为原厂的 30%~50%，需验证光功率匹配度及 DDM 功能。
• 升级建议：若需更高带宽，可替换为 QSFP28 封装的 100G 模块（如 OPT-0031-01），但需设备硬件支持。

六、选型与部署建议

（一）光纤适配性验证

• 光纤类型：严格匹配 G.652D 单模光纤，避免使用 G.655 弯曲不敏感光纤导致色散补偿问题。
• 链路测试：
  • 插入损耗：全程链路损耗≤8dB（含连接器、熔接点），建议使用光功率计实测。
  • 回波损耗：需≥45dB（LC 连接器典型值），避免反射干扰。

（二）设备兼容性测试

• 速率协商：部分老旧设备可能默认限制为 10G LR，需通过管理界面手动启用 40G 速率。
• DDM 功能验证：使用设备管理工具（如 F5 TMOS CLI）读取模块温度、光功率等参数，确保监控数据准确。

（三）长期维护要点

• 环境监控：
  • 温度控制：确保设备机房温度≤35°C，避免模块长期工作在高温环境导致激光器老化。
  • 防尘措施：定期清洁 LC 接口，使用无水酒精棉签擦拭，避免灰尘导致光功率衰减。
• 备件管理：建议按 10% 比例储备备件，优先选择同批次模块以确保光功率一致性。

（四）合规性注意事项

• 电信级部署：若用于运营商网络，需选择通过 Telcordia GR-468 认证的型号，并提供第三方检测报告。
• TAA 合规性：美国政府项目需选择 TAA（贸易协定法案）合规型号（如 FS QSFP28-100GSR4-85-TAA）。

七、关键技术特性对比
