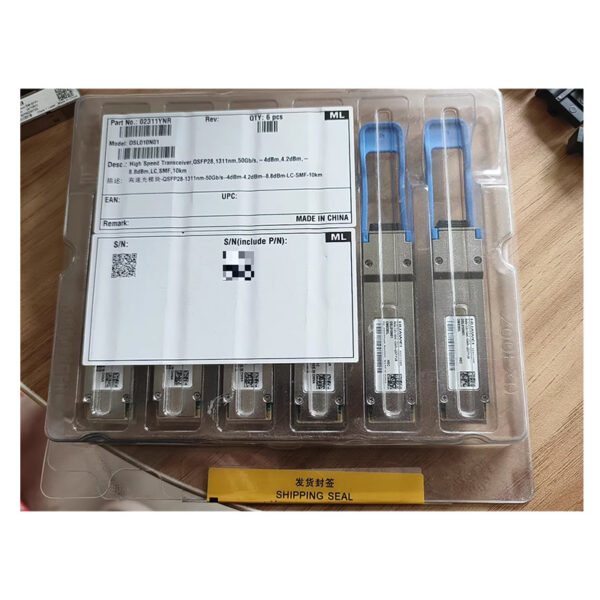

OSLO10NO1 （02311YNR） 50G-10km-1311nm-QSFP28

OSLO10NO1 （02311YNR） 50G-10km-1311nm-QSFP28
参数类别 参数项 规格说明
基本信息 产品型号 OSLO10NO1
产品编码 02311YNR
封装类型 QSFP28（Quad Small Form-factor Pluggable 28，符合 SFF-8636 标准，支持热插拔）
传输速率 50Gbps（单通道 50Gbps，采用 PAM4 编码技术，符合 50GBASE-LR 标准）
中心波长 1311nm（分布反馈激光器 DFB 技术，单波长设计，适配单模光纤长距传输）
最大传输距离 单模光纤（SMF）：10km（基于 G.652D/G.652B 光纤，BER≤1×10⁻¹²）
适用光纤类型 单模光纤（SMF），支持 G.652/G.653/G.655/G.657A1 系列，纤芯直径 9μm
光接口类型 LC 双工（符合 IEC 61754-20 标准，UPC 端面，插入损耗≤0.3dB）
光学特性 发射端（TX）- 平均发射功率 最小值：-5.0 dBm；最大值：0.5 dBm（单通道，PRBS31 图案下，保障 10km 链路信号）
接收端（RX）- 接收灵敏度 最小值：-14.0 dBm（BER≤1×10⁻¹²，PRBS31 图案下，适配长距链路损耗）
接收端（RX）- 过载功率 最大值：-2.0 dBm（BER≤1×10⁻¹²，PRBS31 图案下，避免器件损坏）
消光比 最小值：3.5 dB（PAM4 编码，符合 50G 光模块行业标准）
发射器类型 1311nm DFB 激光器（波长稳定性 ±1nm，适配长距传输）
接收器类型 APD 雪崩光电二极管（高灵敏度，降低长距弱信号误码率）
电气特性 供电电压 典型值：3.3V（允许范围：3.135V – 3.465V，符合 QSFP28 MSA 规范）
工作功耗 最大值：3.0W（典型值 2.5W，低功耗设计，适配高密度设备散热）
数字诊断功能（DDM/DOM） 支持（符合 SFF-8636 标准，实时监控：温度、电压、偏置电流、发射 / 接收光功率）
协议兼容性 50GBASE-LR（遵循 IEEE 802.3cd 标准）、QSFP28 MSA、SFF-8636
信号编码方式 PAM4（4 级脉冲幅度调制，提升带宽利用率，适配 50G 单通道长距传输）
机械与环境特性 工作温度范围 商业级：0°C – 70°C（华为官方标称，适配机房 / 城域网环境）
存储温度范围 -40°C – 85°C（适应运输、库存极端温度，无性能衰减）
相对湿度 5% – 95%（非凝露，符合 IEC 60068-2-3 标准，耐受潮湿环境）
尺寸（长 × 宽 × 高） 72.0mm × 18.3mm × 8.5mm（不含连接器突出部分，符合 QSFP28 封装规范）
重量 典型值：25g（含壳体 + 连接器，轻量化设计，适配高密度端口部署）
合规性与认证 环保认证 符合 RoHS 2.0 标准（无铅、无卤素，满足全球环保法规）
激光安全等级 Class 1（符合 IEC 60825-1 标准，无激光辐射安全风险）
电磁兼容（EMC） 符合 EN 55032 Class B、FCC Part 15 Class B（低电磁辐射，避免干扰设备）
