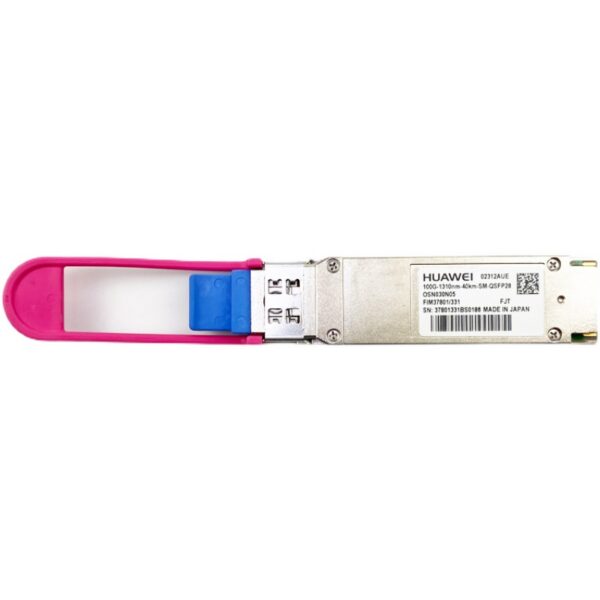

OSN030N05　 （02312AUE） 100G-1310nm-40km-SM-QSFP28

OSN030N05　 （02312AUE） 100G-1310nm-40km-SM-QSFP28

核心参数

参数项 规格
封装类型 QSFP28（Quad Small Form-factor Pluggable 28）
速率 100Gbps（4 通道，每通道 25.78Gbps）
波长 1310nm（符合 ITU-T G.694.1 CWDM4 标准，波长范围 1295-1309nm）
传输距离 – 无 FEC：30km
– 带 FEC：40km（需搭配单模光纤及适当色散补偿）
光纤类型 单模光纤（SMF），支持 G.652 或 G.655 光纤，建议使用 OS2 级光纤
接口类型 双工 LC 连接器，支持单模光纤接入

光学特性

参数项 规格
发射光功率 – 典型值：-2.5dBm 至 2.9dBm（不同测试条件下可能存在差异）
– 最大值：4.5dBm（含 FEC 时）
接收灵敏度 -21.4dBm（BER ≤ 2×10⁻⁴，无 FEC）
接收饱和光功率 4.5dBm
消光比 ≥ 18dB（确保信号质量，典型值）
光通道代价 ≤ 3.5dB（链路预算关键参数）

电气与机械特性

参数项 规格
功耗 ≤ 4.5W（典型值，符合低功耗设计要求）
工作电压 3.3V ± 5%
工作温度 0°C 至 70°C（工业级温度范围，适应数据中心及电信环境）
存储温度 -40°C 至 85°C
尺寸 QSFP28 标准尺寸：
长 × 宽 × 高 = 130mm × 18mm × 8.5mm（兼容通用 QSFP28 插槽）
数字诊断（DOM） 支持通过 I²C 接口监控温度、电压、偏置电流、发射 / 接收光功率等实时参数

协议与兼容性

参数项 规格
协议标准 – IEEE 802.3bm 100GBASE-ER4
– QSFP28 MSA
– SFF-8636（DDM 接口）
兼容性 – 华为 Catalyst/Nexus 系列交换机
– 第三方兼容 QSFP28 的设备（需验证）

可靠性与认证

参数项 规格
ESD 防护 ≥ ±2kV（人体模式，符合行业标准）
安全认证 – IEC 60825-1 Class 1（激光安全）
– RoHS/REACH（环保合规）
长期可靠性 通过华为严苛测试，支持 5 年以上使用寿命（典型值）
