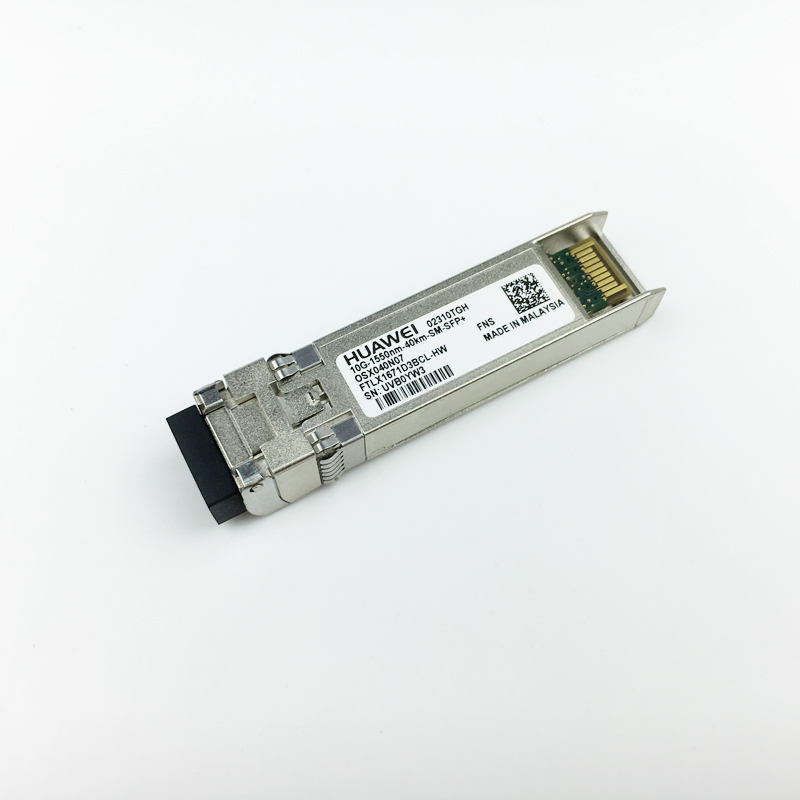

OSX040N07 （02310TGH ）10G-1550nm-40km-SM-SFP+

OSX040N07 （02310TGH ）10G-1550nm-40km-SM-SFP+
分类 具体参数
基础信息
型号 OSX040N07（物料编码：02310TGH）
封装类型 SFP+（Small Form-factor Pluggable Plus）
用途 10G 以太网长距离传输模块，支持单模光纤 40km 传输
速率与协议
数据速率 9.95~11.1Gbps（兼容 IEEE 802.3ae 10GBASE-ER 标准）
协议兼容性 支持光纤通道（FC）、SDH/SONET（OC-192）、OTN（OTU2）等协议
光学特性
中心波长 1550nm（分布式反馈激光器 DFB + 外调制器 EML 技术）
光纤类型 单模光纤（SMF），支持 G.652（非色散位移光纤）和 G.655（非零色散位移光纤）
传输距离 40km（典型值，基于 G.652 光纤，衰减≤0.35dB/km）
发射光功率 最小值：-4.7dBm；最大值：4.0dBm（平均功率）
接收灵敏度 最小值：-14.1dBm（BER≤1e-12）
过载光功率 最大值：0.5dBm
光接口类型 双工 LC 接口（PC 抛光，支持 APC 接口定制）
数字诊断（DDM）
支持功能 符合 SFF-8472 标准，实时监控：
– 激光器偏置电流、发射 / 接收光功率
– 模块温度、电源电压
– 告警阈值（如光功率异常、温度超限）
环境与可靠性
工作温度 0°C ~ 70°C（商业级），支持 – 40°C ~ 85°C 扩展温度（需定制）
存储温度 -40°C ~ 85°C（湿度≤90% 无冷凝）
功耗 典型值≤2.0W；最大值≤2.3W（@70°C）
平均无故障时间（MTBF） ≥100,000 小时（Telcordia GR-468-CORE 标准）
认证 RoHS 2.0 环保认证；激光安全等级 Class 1（IEC 60825-1）
兼容性
兼容设备 华为 CloudEngine 系列交换机（如 S5720、S6720、S7700、S9700）、NE 系列路由器等支持 SFP + 接口的设备
安装方式 热插拔设计，支持即插即用（Plug-and-Play）
物理特性
尺寸 13.6mm × 56.5mm × 8.5mm（长 × 宽 × 高）
重量 ≤25g
链路设计关键参数
色散容限 1,600 ps/nm（典型值，适用于 G.652 光纤）
最大链路损耗 15dB（含光纤、连接器及熔接点损耗）
扩展功能
色散补偿 内置动态色散补偿（DDC），支持 G.652 光纤 40km 无中继传输
波长可调范围 1528.77nm ~ 1560.61nm（支持 C 波段 DWDM 系统扩展）
