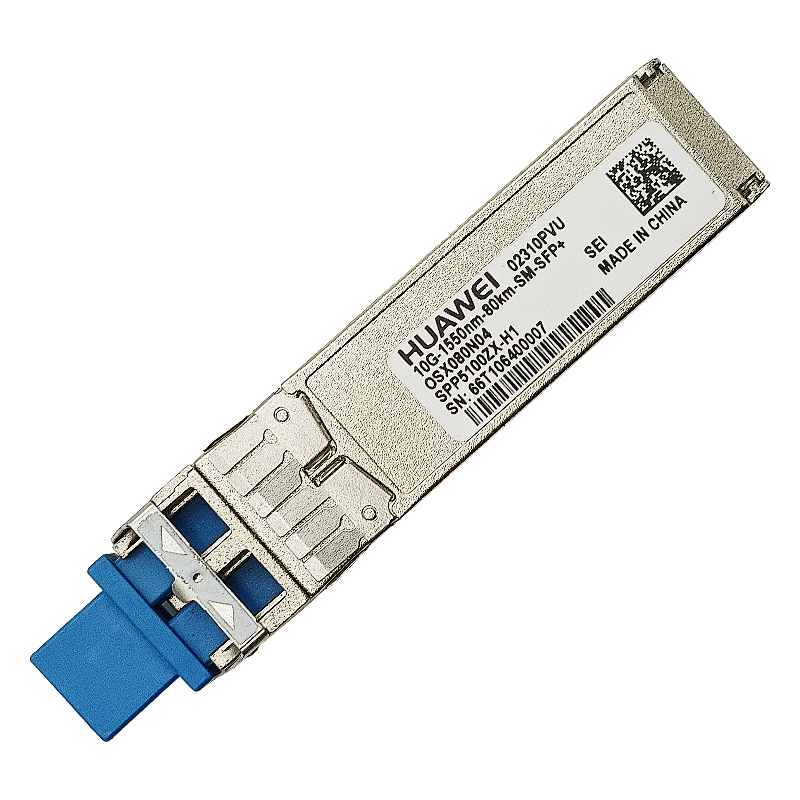

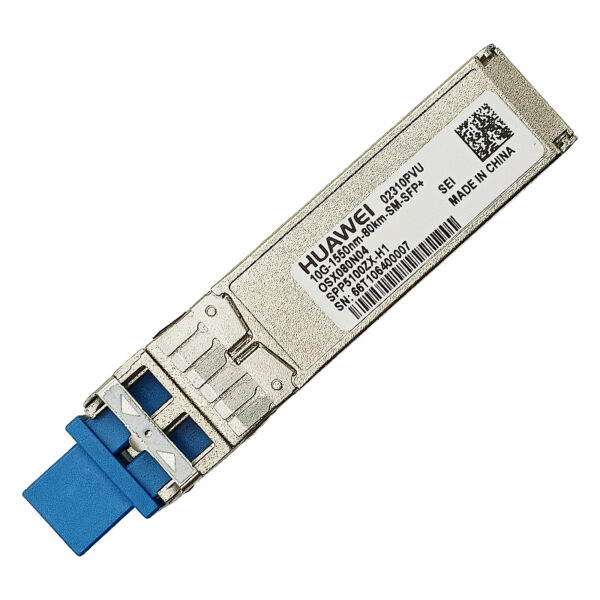

OSX080N04 （ 02310PVU）10G-80km-1550-SFP+

OSX080N04 （ 02310PVU）10G-80km-1550-SFP+

一、核心参数与封装

参数名称 详细说明
模块型号 OSX080N04（物料编码：02310PVU）
封装类型 SFP+（Small Form-factor Pluggable Plus），支持热插拔
接口类型 双纤 LC 接口（单模光纤专用，低插入损耗≤0.5dB）
数字诊断（DDM） 支持 SFF-8472 协议，可实时监控光功率（TX/RX）、模块温度、供电电压、激光器偏置电流

二、传输性能

参数名称 详细说明
传输速率 10.31Gbps（兼容 10GBASE-ZR 协议及华为私有长距传输协议）
工作波长 1550nm（DFB 激光器，符合 ITU-T G.694.1 标准，低色散特性适配长距传输）
传输介质 单模光纤（SMF），支持 G.652D/G.655/G.657A2 光纤，推荐 OS2 级低损耗光纤
最大传输距离 80 公里（单模光纤，开启 FEC 前向纠错时；无 FEC 时典型 60 公里）
发射光功率（TX） -5.0~0.0dBm（典型值，确保长距信号覆盖）
接收灵敏度（RX） ≤-30.0dBm（典型值，弱光信号接收能力优异）
过载光功率 -3.0dBm（最大输入光功率，防止信号饱和失真）
消光比 ≥8.2dB（确保高速信号传输完整性）

三、电气与环境特性

参数名称 详细说明
供电电压 单路 + 3.3V（允许波动范围：3.135~3.465V）
功耗 典型值 1.5W（最大 2.0W，低功耗设计适配高密度设备）
工作温度 商业级：0℃~70℃；部分批次支持工业级：-40℃~85℃（需确认型号后缀）
存储温度 -40℃~85℃（满足长期运输与库存需求）
防护与合规 金属外壳抗电磁干扰（EMI），符合 RoHS 2.0 环保标准、IEC 60825-1 Class 1 激光安全认证

四、兼容性与应用场景

类别 详细说明
协议支持 10GBASE-ZR、IEEE 802.3ae、SDH/SONET STM-64（可选）
设备兼容 适配华为 CloudEngine 6800/8800 系列交换机、S9700/S7700 路由交换机，支持即插即用（需固件版本≥V200R019C10）
核心应用场景 城域网长距互联（80 公里内）、5G 基站回传（核心机房与远端基站）、电力 / 交通行业跨区域通信、金融灾备中心数据同步

五、关键技术特性

  1. 长距优化设计：通过 1550nm 低色散波长配合高功率激光器（-5~0dBm），突破传统 10G 模块 40 公里限制，实现 80 公里稳定传输。
  2. FEC 适配：支持标准 FEC 前向纠错功能，可容忍更高链路损耗（≤22dB@80 公里，1550nm 波长）。
  3. 工业级可靠性：部分型号支持 – 40℃~85℃宽温，适应户外基站、矿井等严苛环境。

六、使用建议

  1. 光纤选择：优先使用 G.652D 单模光纤（衰减≤0.25dB/km@1550nm），避免拼接过多（单链路熔接点≤5 个，总损耗≤0.3dB）。
  2. 兼容性验证：跨品牌使用时（如对接思科、华为设备），需确保双方端口均启用 “10G 全双工 + FEC 使能” 配置。
  3. 故障排查：若链路中断，可通过 DDM 监控确认：TX 功率是否在 – 5~0dBm 范围，RX 功率是否≥-30dBm（低于此值需检查光纤损耗）。

总结

OSX080N04（02310PVU）是华为高可靠性的 10G 长距单模光模块，专为 80 公里级传输场景设计，兼顾兼容性与稳定性，适合城域网、工业通信等长距互联需求。实际部署需参考华为官方手册，确保与设备固件版本匹配。
