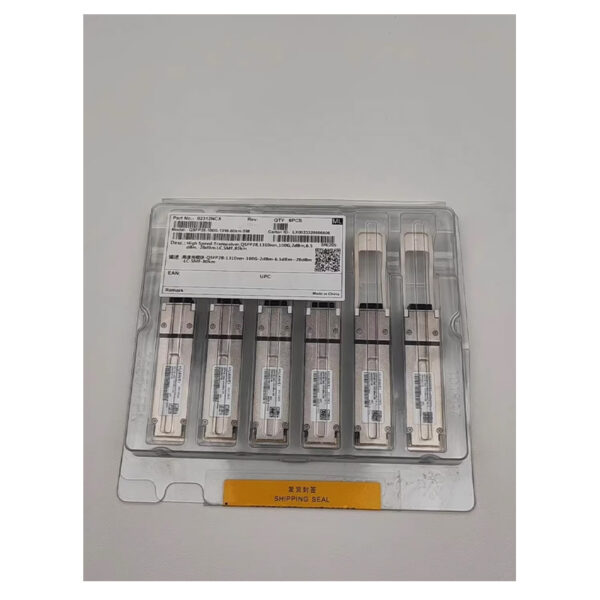

QSFP-100G-1310-SM-QSFP28 (02312NCX) 100G-80km-1310nm-SM-QSFP28

QSFP-100G-1310-SM-QSFP28 (02312NCX) 100G-80km-1310nm-SM-QSFP28
参数类别 具体参数
基本信息 – 模块型号：QSFP-100G-1310-SM-QSFP28

– 部件编码：02312NCX

– 封装形式：QSFP28（Quad Small Form-factor Pluggable 28 Gbps）

– 速率：100 Gbps（4×25 Gbps 通道）

– 波长：1295.56/1300.05/1304.58/1309.14 nm（LAN-WDM 四波长组）

– 标准：IEEE 802.3ck 100GBASE-ZR4

– 传输距离：80 km（单模光纤，需主机 FEC 支持）

– 光纤类型：G.652.D 单模光纤
传输特性 – 接口类型：双工 LC 连接器

– 光功率预算：30 dB（带主机 FEC）

– 色散容限：≥1600 ps/nm（基于 G.652.D 光纤色散系数 17 ps/nm・km 计算，支持 80 km 传输）

– 调制方式：PAM4（脉冲幅度调制）

– FEC 支持：KR4 前向纠错（需主机端启用）
光学指标 – 发送光功率：每通道 -2 dBm 至 6.5 dBm

– 接收灵敏度：每通道 -28 dBm 至 -7 dBm

– 过载光功率：-3 dBm（接收端可承受的最大光功率）

– 消光比：≥9 dB（衡量光信号质量的关键指标）
电气与环境 – 工作电压：3.3 V（典型值）

– 功耗：≤6.5 W（QSFP28 封装下的低功耗设计）

– 工作温度：0°C 至 70°C（工业级温度范围，适应多数室内环境）

– 存储温度：-40°C 至 85°C

– 湿度：5%~95%（无凝结）
机械特性 – 尺寸：130 mm（长）× 13.6 mm（宽）× 8.5 mm（高）（QSFP28 标准尺寸）

– 重量：约 30 g（轻量化设计，便于安装）

– 外壳材质：金属（屏蔽电磁干扰，增强耐用性）
数字诊断（DDM） – 支持实时监控参数：

– 温度、电压、激光偏置电流、发送光功率、接收光功率

– 监控接口：I²C 总线（符合 SFF-8472 标准，可通过交换机命令查询状态）
兼容性与应用 – 兼容华为设备型号：

– 路由器：NetEngine 8000 系列、NE5000E 系列

– 交换机：S12700 系列、S9700 系列、CloudEngine 16800 系列

– 传输设备：OSN 9800 系列、OSN 8800 系列

– 典型应用场景：

– 数据中心互联（DCI）

– 城域骨干网长距离传输

– 广域网络（WAN）高速链路
合规性与认证 – 符合标准：IEEE 802.3ck、SFF-8472（DDM 协议）、RoHS 2.0

– 安全认证：FCC Class A、CE、UL
备注 – 传输距离限制：80 km 需依赖主机端 KR4 FEC，若未启用 FEC，传输距离降至 40 km

– 光纤选型建议：优先使用 G.652.D 单模光纤，避免使用老化或劣质光纤导致信号衰减

– 功耗优化：采用 EML 冷却激光器设计，适合高密度光口部署（如数据中心核心层）

– 替代型号：02312NCX 为华为原厂型号，第三方兼容模块需验证兼容性
