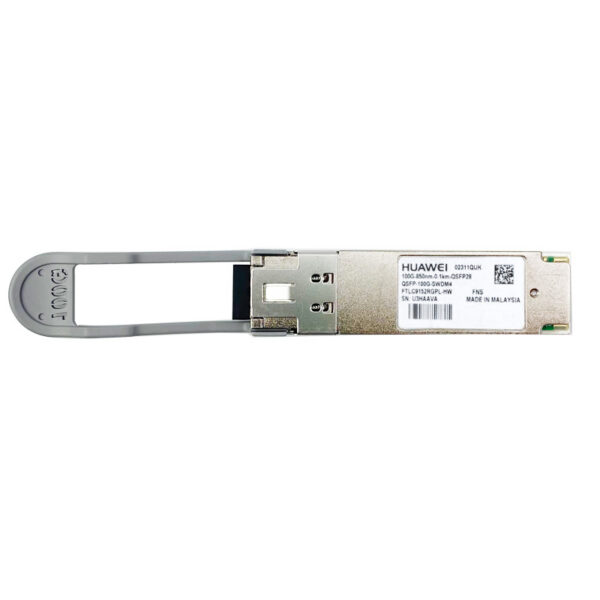

QSFP-100G-SWDM4 (02311QUK) 100G-850nm-0.1km-QSFP28

QSFP-100G-SWDM4 (02311QUK) 100G-850nm-0.1km-QSFP28
参数类别 具体参数
基本信息
模块名称 QSFP-100G-SWDM4（02311QUK）
封装类型 QSFP28
接口标准 100GBASE-SWDM4（符合 IEEE 802.3bm CAUI-4 标准）
连接器类型 LC（双工）
光学特性
中心波长 850 nm（SWDM4 四通道：850/880/910/940 nm）
光纤类型 多模光纤（MMF）
传输距离 – OM3 光纤：75 m
– OM4 光纤：100 m
– OM5 光纤：150 m（需设备软件支持）
发射光功率范围 -7.5 dBm 至 +3.4 dBm（典型值）
接收灵敏度 ≤ -10.5 dBm（误码率 1e-12）
过载光功率 ≥ 2.4 dBm
消光比 ≥ 2.0 dB
电气特性
传输速率 100 Gbps（4×25 Gbps PAM4 调制）
工作电压 3.3 V ± 5%
功耗 ≤ 3.5 W（典型值，QSFP28 封装标准）
数字诊断功能 支持 SFF-8636 标准（实时监控光功率、温度、电压等）
环境特性
工作温度范围 0°C 至 70°C（商业级）
存储温度范围 -40°C 至 85°C
湿度范围 5% 至 95%（无冷凝）
机械特性
尺寸 130 mm × 13.5 mm × 82.5 mm（长 × 宽 × 高，QSFP28 标准封装）
重量 ≤ 30 g（QSFP28 典型值）
合规性
安全标准 IEC 60825-1（Class 1 激光安全）
环保认证 RoHS 2.0
应用场景
适用设备 华为 CloudEngine 系列交换机、NE 系列路由器等
典型应用 数据中心服务器短距互联（如 TOR 交换机到服务器）、园区网多模链路高密度传输
