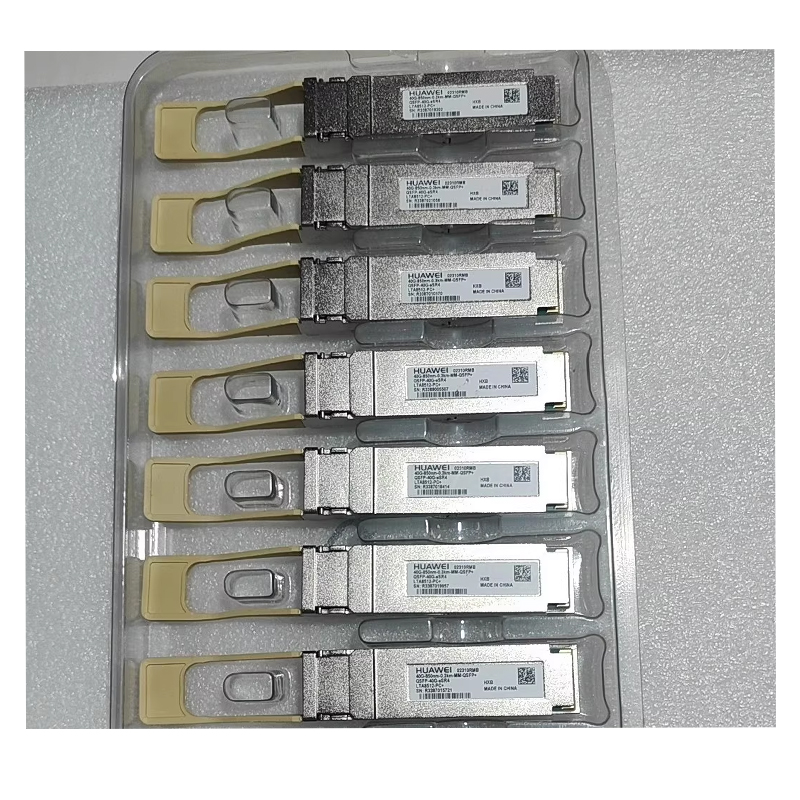

QSFP-40G-eSR4 （02310RMB）40G-850nm-0.3km

QSFP-40G-eSR4 （02310RMB）40G-850nm-0.3km

一、核心参数与封装

参数名称 详细说明
模块型号 QSFP-40G-eSR4（物料编码：02310RMB）
封装类型 QSFP（Quad Small Form-factor Pluggable），支持热插拔
接口类型 MPO-12 多芯连接器（8 芯有效传输：4 发 4 收，交叉型 B 类极性），适配多模光纤
数字诊断（DDM） 支持 SFF-8472 协议，可实时监控光功率（TX/RX）、模块温度、供电电压、激光器偏置电流
协议兼容 IEEE 802.3bm 40GBASE-eSR4、SFF-8436 QSFP MSA 标准

二、传输性能

参数名称 详细说明
传输速率 41.25Gbps（4 通道 ×10.3125Gbps，NRZ 编码，兼容 40Gbps 速率协商）
工作波长 850nm（VCSEL 激光器阵列，4 个独立发射通道，符合多模短距传输特性）
传输介质 多模光纤（MMF），支持 OM3（50μm）、OM4（50μm）光纤
最大传输距离 – OM3 光纤（带宽 2000 MHz・km）：300 米（用户标注的 0.3km，典型值）
– OM4 光纤（带宽 4700 MHz・km）：400 米（优化带宽下的延伸距离）
发射光功率（TX） 单通道：-8.4~2.4dBm（典型值，确保多通道信号一致性）
接收灵敏度（RX） 单通道：≤-11.1dBm（典型值，弱光信号接收稳定）
过载光功率 单通道：≥-3.0dBm（最大输入光功率，防止信号饱和）
消光比 ≥3.5dB（确保高速信号传输完整性）

三、电气与环境特性

参数名称 详细说明
供电电压 单路 + 3.3V（允许波动范围：3.135~3.465V）
功耗 典型值 3.5W（最大 4.0W，低功耗设计适配高密度交换机）
工作温度 商业级：0℃~70℃（默认）；无工业级版本（宽温需求需选择专用型号）
存储温度 -40℃~85℃（满足长期运输与库存需求）
防护与合规 金属外壳抗电磁干扰（EMI），符合 RoHS 2.0 环保标准、IEC 60825-1 Class 1 激光安全认证

四、兼容性与应用场景

类别 详细说明
设备兼容 适配华为 CloudEngine 8800/6800 系列数据中心交换机、S9700E 核心交换机，支持即插即用（需固件版本≥V200R019C10）
核心应用场景 数据中心短距互联（≤300 米）、服务器集群高速连接、存储区域网络（SAN）40G 升级、云计算平台高密度链路部署

五、关键技术特性

  1. 多通道并行传输：通过 4 个独立 850nm VCSEL 激光器实现 4×10Gbps 并行传输，突破单通道速率瓶颈，适配短距高带宽需求。
  2. MPO 高密度接口：12 芯 MPO 连接器减少光纤布线数量（单模块仅需 1 根多模光纤，替代传统 4 对 LC 双纤），节省机柜空间。
  3. 速率向下兼容：支持与 10G SFP + 模块通过 breakout 线缆互联（需配合 QSFP-to-4×SFP + 分支线），简化 10G 到 40G 网络过渡。

六、使用建议

  1. 光纤匹配：
    • 需严格使用 OM3 或 OM4 多模光纤，避免混用 OM1/OM2 光纤（带宽不足会导致 300 米内信号衰减超标）。
    • MPO 连接器需确保极性正确（B 类交叉极性），否则会出现通道信号错位。
  2. 兼容性验证：
    • 跨品牌使用时（如对接思科 Nexus 系列），需确认双方均支持 40GBASE-eSR4 协议，且禁用自动协商（强制 40G 全双工）。
  3. 故障排查：
    • 通过 DDM 监控单通道光功率：若某通道 TX 功率＜-8.4dBm 或 RX 功率＜-11.1dBm，需清洁 MPO 端面或更换模块。

总结

QSFP-40G-eSR4（02310RMB）是华为面向数据中心短距场景的 高性价比 40G 多模光模块，以 300 米传输距离、高密度接口和低功耗特性，满足服务器集群、存储互联等场景需求。实际部署需优先匹配 OM3/OM4 光纤，并参考华为官方手册确认设备固件兼容性。
