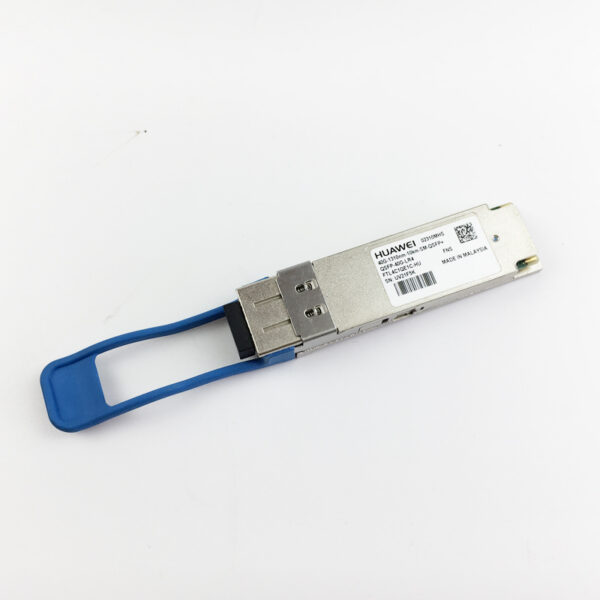

QSFP-40G-LR4 （02310MHS）40G-10km-QSFP+ LC

一、基础信息与型号特性

• 封装类型：QSFP+（Quad Small Form-factor Pluggable Plus），支持热插拔，兼容华为设备的 QSFP + 插槽。
• 接口类型：LC 双工，适配单模光纤（SMF），接口标准为40GBASE-LR4（兼容 IEEE 802.3ba 标准）。
• 模块类型：四通道并行光模块，采用CWDM（粗波分复用）技术，通过 4 个独立波长实现全双工通信。
• 核心特性：40Gbps 速率、10km 传输距离、LC 接口，支持数字诊断功能（DDM）。

二、光学参数

• 采用 DFB 激光器（发射端）和 PIN 探测器（接收端），通过 4 个独立波长实现并行传输。
• 光接口支持自动功率控制（APC），确保不同链路损耗下的稳定性。

三、电气与协议参数

• 数据速率：40Gbps（4 通道 ×10.3Gbps），兼容 10GBASE-LR 标准（拆分后）。
• 协议支持：
  • 符合 IEEE 802.3ba 40GBASE-LR4 标准，支持 SFF-8436 多源协议。
  • 支持 QSFP+ MSA 规范，兼容华为设备的即插即用（Plug-and-Play）特性。
• 工作电压：3.3V ±5%，典型功耗 ≤3.5W（参考同类模块估算）。
• 数字诊断功能（DDM）：
  • 实时监控发射光功率（Tx Power）、接收光功率（Rx Power）、工作温度（Temperature）、供电电压（Voltage）、激光器偏置电流（Laser Bias Current）等参数。

四、环境与可靠性参数

• 工作温度：0°C~70°C（商业级，Commercial），无工业级版本。
• 存储温度：-40°C~85°C。
• 湿度范围：5%~95%（非凝结）。
• 抗振动 / 冲击：符合 Telcordia GR-468 标准，适应数据中心常规环境。
• 平均无故障时间（MTBF）：未公开具体数据，参考同类模块通常≥100 万小时。

五、认证与兼容性

• 认证标准：
  • 符合 RoHS 环保指令（无铅化设计）。
  • 通过华为设备兼容性认证，标签含 “HUAWEI” 标识，支持通过设备命令查询 Vendor Name。
• 兼容性：
  • 兼容华为 CE 系列交换机、NE 系列路由器、OSN 系列传输设备等。
  • 支持主流厂商同类型设备的互操作性（需确认波长和协议匹配）。

六、应用场景

1. 数据中心长距离互联：跨机柜或跨楼层的 40G 链路（如 TOR 到核心交换机）。
2. 城域网骨干连接：运营商核心节点与边缘节点的 10km 传输。
3. 智能电网：变电站与控制中心的高可靠数据回传。
4. 高性能计算（HPC）：集群节点间的高速数据传输。
5. 存储区域网络（SAN）：光纤通道（FC）与以太网（Ethernet）的融合架构。

七、使用注意事项

1. 光纤要求：
   • 使用 G.652D 标准单模光纤，链路损耗建议≤4.5dB（含连接器损耗），确保 10km 传输稳定性。
   • 避免使用劣质光纤或过长的熔接点，防止信号衰减过大。
2. 接口兼容性：
   • 需使用 LC 双工跳线，避免与 MPO 接口混淆（LR4 模块不支持 MPO 接口）。
3. 静电防护：
   • 安装 / 更换时需佩戴防静电手环，避免静电损坏激光器。
4. 兼容性验证：
   • 非华为设备需确认接口是否支持 LC 连接器及 40GBASE-LR4 协议。

八、技术优势总结

1. 长距离传输：10km 单模光纤传输能力，满足跨区域通信需求。
2. 高密度部署：QSFP + 封装支持更高的端口密度，适合数据中心机柜内长距离连接。
3. 智能管理：通过 DDM 功能实时监控模块状态，降低运维成本。
4. 高兼容性：与华为设备深度适配，支持主流厂商设备的互操作性。
