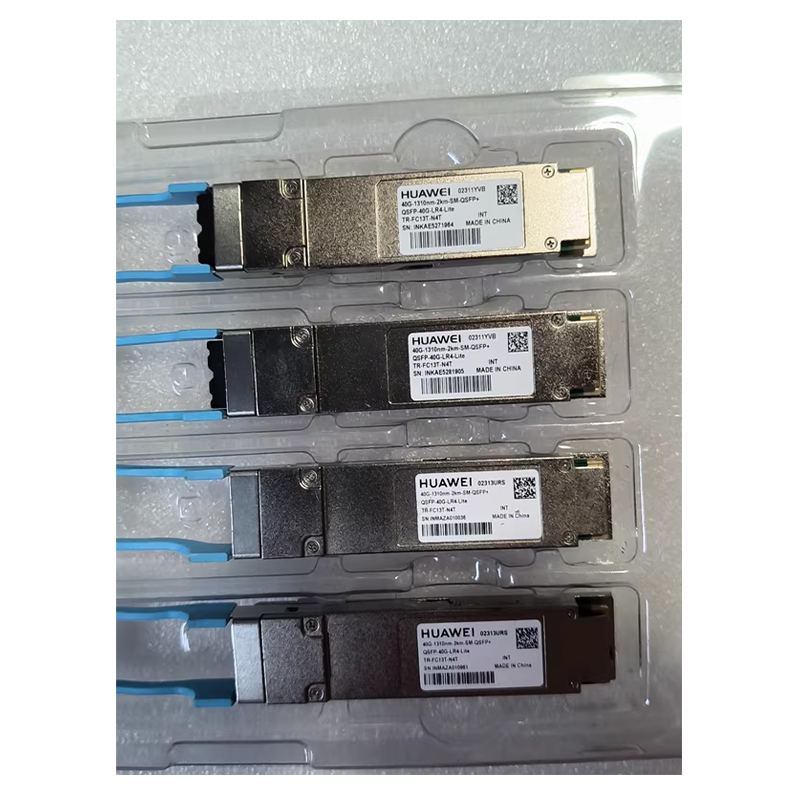

QSFP-40G-LR4-Lite （02311YVB）40G-1310nm-2km-SM-QSFP+

QSFP-40G-LR4-Lite （02311YVB）40G-1310nm-2km-SM-QSFP+
参数类别 参数项 规格说明
基本信息 产品型号 QSFP-40G-LR4-Lite
  产品编码 02311YVB
  封装类型 QSFP+（Quad Small Form-factor Pluggable Plus，符合 QSFP+ MSA 标准，支持热插拔）
  传输速率 40Gbps（4 通道 ×10Gbps 并行传输，采用 CWDM 波分复用技术，符合 40GBASE-LR4-Lite 标准）
  中心波长 1271nm、1291nm、1311nm、1331nm（4 通道 CWDM 波长，覆盖 1310nm 附近频段，适配单模长距）
  最大传输距离 单模光纤（SMF）：2km（基于 G.652D/G.652B 光纤，BER≤1×10⁻¹²）
  适用光纤类型 单模光纤（SMF），支持 G.652/G.653/G.655/G.657A1 系列，纤芯直径 9μm
  光接口类型 LC 双工（符合 IEC 61754-20 标准，UPC 端面，插入损耗≤0.3dB）
光学特性 发射端（TX）- 平均发射功率 最小值：-7.0 dBm；最大值：+1.0 dBm（单通道，PRBS31 图案下，保障 2km 链路信号）
  接收端（RX）- 接收灵敏度 最小值：-11.0 dBm（BER≤1×10⁻¹²，PRBS31 图案下，适配短距长距链路损耗）
  接收端（RX）- 过载功率 最大值：0.0 dBm（BER≤1×10⁻¹²，PRBS31 图案下，避免光功率过高损坏器件）
  消光比 最小值：3.5 dB（符合 40G 光模块行业标准，确保信号完整性）
  发射器类型 1310nm 附近 CWDM DFB 激光器（4 通道独立波长，波长稳定性 ±2nm）
  接收器类型 PIN 光电二极管（搭配前置放大器，平衡灵敏度与成本，适配 2km 传输）
电气特性 供电电压 典型值：3.3V（允许范围：3.135V – 3.465V，符合 QSFP+ MSA 规范）
  工作功耗 最大值：3.0W（典型值 2.5W，“Lite” 版本低功耗设计，适配高密度设备散热）
  数字诊断功能（DDM/DOM） 支持（符合 SFF-8472 标准，实时监控：温度、电压、激光器偏置电流、发射 / 接收光功率）
  协议兼容性 40GBASE-LR4-Lite（兼容 IEEE 802.3ba 标准）、QSFP+ MSA、SFF-8472
  信号编码方式 NRZ（不归零码，成熟稳定，适配 4×10G 并行传输架构）
机械与环境特性 工作温度范围 商业级：0°C – 70°C（华为官方标称，适配机房 / 企业园区 / 城域短距互联环境）
  存储温度范围 -40°C – 85°C（适应运输、库存极端温度，无性能衰减）
  相对湿度 5% – 95%（非凝露，符合 IEC 60068-2-3 标准，耐受潮湿机房环境）
  尺寸（长 × 宽 × 高） 18.3mm × 56.5mm × 13.4mm（不含连接器突出部分，严格遵循 QSFP+ 封装规范）
  重量 典型值：25g（含壳体 + 连接器，轻量化设计，适配高密度端口部署）
合规性与认证 环保认证 符合 RoHS 2.0 标准（无铅、无卤素，满足全球环保法规）
  激光安全等级 Class 1（符合 IEC 60825-1 标准，无激光辐射安全风险）
  电磁兼容（EMC） 符合 EN 55032 Class B、FCC Part 15 Class B（低电磁辐射，避免干扰其他设备）
