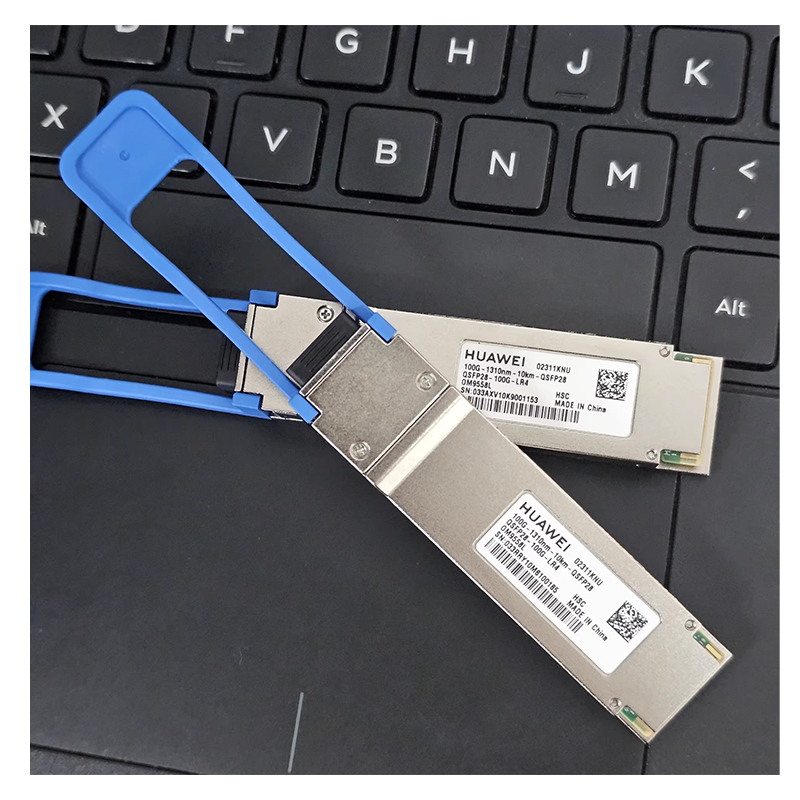

QSFP28-100G-LR4 （02311KNU）100G-10km QSFP28-100G-LR4

QSFP28-100G-LR4 （02311KNU）100G-10km QSFP28-100G-LR4
参数类别 参数项 规格说明
基本信息 产品型号 QSFP28-100G-LR4
产品编码 02311KNU
封装类型 QSFP28（Quad Small Form-factor Pluggable 28）
传输速率 100Gbps（4 通道 ×25Gbps，符合 100GBASE-LR4 标准）
中心波长 1295nm、1300nm、1304nm、1309nm（4 通道 LAN-WDM 波分复用技术）华为
最大传输距离 单模光纤（G.652）：10km华为
适用光纤类型 单模光纤（SMF），建议使用 G.652D 或更高等级光纤
光接口类型 LC 双工（符合 IEC 61754-20 标准）
光学特性 发射端（TX）- 平均发射功率 最小值：-4.3 dBm；最大值：4.5 dBm（每通道）华为
发射端（TX）- 消光比 最小值：4 dB（符合 IEEE 802.3ba 标准）华为
接收端（RX）- 接收灵敏度 最小值：-8.6 dBm（BER≤1×10⁻¹²，PRBS31 图案下）华为
接收端（RX）- 过载功率 最大值：4.5 dBm（BER≤1×10⁻¹²，PRBS31 图案下）华为
光模块类型 非相干，采用 LAN-WDM 技术实现 4 通道复用传输
电气特性 供电电压 典型值：3.3V（允许范围：3.135V – 3.465V，符合 QSFP28 MSA 规范）华为
工作功耗 典型值：3.5W；最大值：4.5W（参考同类产品典型值，实际以实测为准）
数字诊断功能（DDM/DOM） 支持（符合 SFF-8472 标准，可监控发射功率、接收功率、温度、电压等）华为
协议兼容性 IEEE 802.3ba（100GBASE-LR4）、QSFP28 MSA 规范
信号编码方式 NRZ（不归零码）
机械与环境特性 工作温度范围 商业级：0°C – 70°C华为
存储温度范围 -40°C – 85°C（参考同类产品典型值）
相对湿度 5% – 95%（非凝结，符合 IEC 60068-2-3 标准）
尺寸（长 × 宽 × 高） 72.0mm × 18.3mm × 8.5mm（符合 QSFP28 MSA 封装尺寸规范，不含连接器突出部分）
重量 典型值：15g（不含光纤线缆）
合规性与认证 环保认证 符合 RoHS 2.0 标准（限制有害物质使用）
安全认证 符合 IEC 60825-1 Class 1（激光安全）（参考同类产品）
电磁兼容（EMC） 符合 EN 55032 Class B、FCC Part 15 Class B 标准（辐射骚扰）（参考同类产品）
