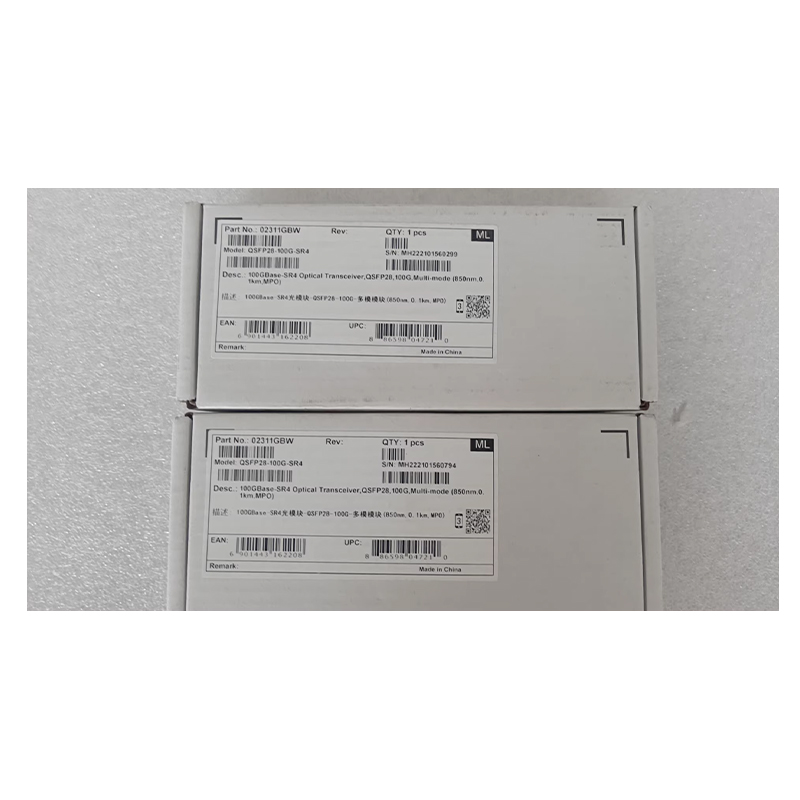

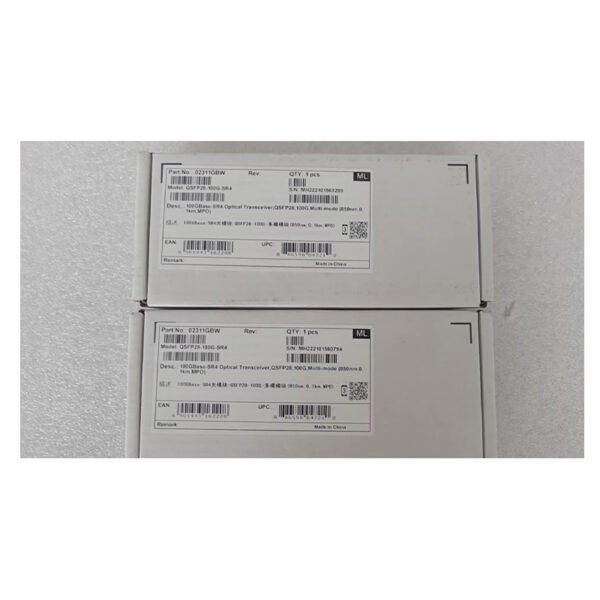

QSFP28-100G-SR4 (02311GBW) 100G-4*25-850nm-100m-QSFP28

QSFP28-100G-SR4 (02311GBW) 100G-4*25-850nm-100m-QSFP28
参数分类 参数名称 具体指标
基本规格 型号 QSFP28-100G-SR4
部件编码 02311GBW
封装类型 QSFP28（兼容 QSFP28 MSA 标准，支持热插拔，高密度设计）
传输速率 100Gbps（采用 4×25Gbps 并行传输 架构，NRZ 编码方式）
工作波长 850nm（VCSEL 垂直腔面发射激光器，多模光纤适配）
传输距离 – 多模光纤（OM3，带宽 2000 MHz・km）：100m
– 多模光纤（OM4，带宽 4700 MHz・km）：150m
光纤类型 多模光纤（MMF），核心直径 50μm（OM3/OM4），不支持单模光纤
接口类型 MPO-12 接口（12 芯多模，极性遵循 Type B 标准，适配高密度布线）
光学特性 发射光功率（单通道） 典型值：-3.0 dBm；范围：-6.0 ~ 0.5 dBm（4 个通道一致性≤2.5 dB）
接收灵敏度（单通道） ≤ -9.5 dBm（BER≤1×10⁻¹²，确保高速信号无错传输）
过载光功率（单通道） ≥ -1.0 dBm（避免接收端光功率过高导致器件损坏）
消光比 ≥ 3.5 dB（最小消光比，保障信号逻辑电平区分度）
电气特性 工作电压 3.3V ± 5%（电压范围：3.135V ~ 3.465V，兼容设备供电标准）
最大功耗 ≤ 3.5W（典型功耗 3.0W，适配数据中心高密度设备散热需求）
信号接口 4 路 25Gbps 差分信号（TX/RX 各 4 通道，符合 CEI-28G-VSR 标准）
环境参数 工作温度 0°C ~ 70°C（商业级温度范围，满足机房常规环境）
存储温度 -40°C ~ 85°C（适应运输、库存等极端温度场景）
相对湿度 5% ~ 95% RH（非凝露环境，避免湿气导致器件故障）
振动 / 冲击 符合 GR-63-CORE 标准（运输及运行中抗振动 / 冲击，保障稳定性）
数字诊断（DDM） 支持协议 SFF-8472 标准（行业通用数字诊断协议）
监控参数 实时监控：模块温度、工作电压、激光器偏置电流、4 通道独立发射 / 接收光功率
告警功能 支持光功率超限、温度异常、电压波动等告警（通过设备 CLI / 网管平台输出）
兼容性 支持协议 100GBASE-SR4（符合 IEEE 802.3bm 标准，兼容行业通用 100G 多模短距协议）
兼容设备 华为数据中心交换机：CE6800/CE8800/CE12800 系列
华为园区交换机：S6700-E 系列（需固件≥V200R020C00）
向后兼容 可通过 MPO-LC 分支线缆 对接 4 个 25G SFP28 模块（实现 100G→4×25G 灵活拆分）
认证与安全 激光安全等级 Class 1（符合 IEC 60825-1 标准，无激光辐射安全风险）
环保认证 符合 RoHS 2.0 标准（无铅、无卤素，满足全球环保法规）
质量认证 符合 ISO 9001 质量管理体系，通过华为设备兼容性测试（CT 认证）
物理特性 尺寸（长 × 宽 × 高） 18.3mm × 56.5mm × 13.4mm（QSFP28 标准封装尺寸，适配设备卡槽）
重量 ≤ 25g（单模块重量，便于高密度安装）
