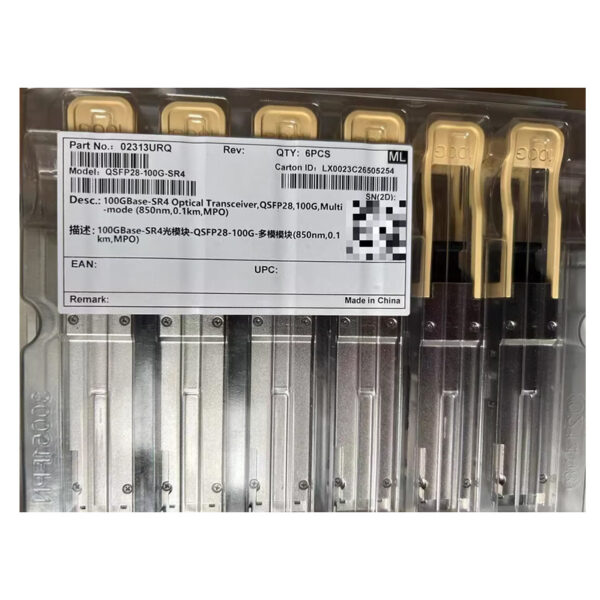

QSFP28-100G-SR4 (02313URQ)100G-4*25-850nm-100m-QSFP28

– 部件编码：02313URQ

– 封装形式：QSFP28（Quad Small Form-factor Pluggable 28，支持热插拔）

– 传输速率：100 Gbps（4×25 Gbps 并行通道，每通道 25.78125 Gbps 线速）

– 中心波长：850 nm（VCSEL 激光器阵列，4 个发射通道）

– 遵循标准：IEEE 802.3bm 100GBASE-SR4、QSFP28 MSA、SFF-8636（数字诊断）

– 传输距离：OM3 多模光纤 70 m；OM4 多模光纤 100 m

– 接口类型：MPO/MTP-12 连接器（12 芯，8 芯用于信号传输：4 发 4 收，4 芯备用，PC/UPC 端面）

– 光功率预算：7.0 dB（OM3）、8.8 dB（OM4）

– 色散容限：≥1950 ps/nm（适配多模光纤模态色散需求）

– 调制方式：NRZ（非归零码）

– 编码方式：64B/66B（符合以太网编码标准）

– 接收灵敏度（平均，每通道）：≤-9.5 dBm（BER ≤ 1×10⁻¹²，采用 PIN 阵列接收组件）

– 接收过载功率（平均，每通道）：≥-1.0 dBm（避免接收端信号饱和）

– 消光比：≥3.5 dB（最小值，确保光信号质量）

– 中心波长容差：±10 nm（840~860 nm 范围内）

– 功耗：≤3.5 W（典型值，低功耗设计适配高密度端口）

– 工作温度：0°C ~ 70°C（商业级，适配数据中心环境）

– 存储温度：-40°C ~ 85°C（湿度 5%~95%，无冷凝）

– 抗电磁干扰（EMI）：符合 EN 55022 Class A、FCC Part 15 Class A

– 重量：约 30 g（不含包装，轻量化设计）

– 外壳材质：金属（屏蔽电磁干扰，增强散热与耐用性）

– 监控参数：

1. 模块温度（-40~100℃，精度 ±3℃）

2. 工作电压（3.0~3.6 V，精度 ±2%）

3. 各通道激光偏置电流（5~60 mA，精度 ±5%）

4. 各通道发送光功率（-20~0 dBm，精度 ±1 dB）

5. 各通道接收光功率（-30~0 dBm，精度 ±1 dB）

– 告警功能：支持光功率、温度超阈值告警（可通过设备 CLI 查询）

– 数据中心交换机：CloudEngine 16800/12800/8800/6800 系列

– 园区交换机：S6720/S6730 系列

– 服务器：TaiShan 200/5000 系列（需光口支持）

– 典型应用场景：

1. 数据中心内部短距互联（如 TOR 交换机到核心交换机，机架间 / 机房内连接）

2. 高密度服务器集群互联（100 m 内）

3. 企业数据中心万兆升级到百兆的骨干链路

– 环保认证：RoHS 2.0（无铅无卤，符合欧盟环保要求）

– 安全认证：IEC 60825-1 Class 1（激光安全）、CE、FCC、UL 60950-1（电源安全）

2. 连接器适配：需搭配 MPO-LC 分支跳线（12 芯转 4×LC 双工）连接设备，建议使用低损耗 MPO 连接器（插入损耗≤0.7 dB）；

3. 功耗优化：采用 VCSEL 阵列与集成式 TIA 设计，功耗仅为早期 CFP 封装模块的 1/5，适合 48 口及以上高密度部署；

4. 替代型号：华为同规格模块替代编码为 02315210，与 02313URQ 功能完全兼容。
