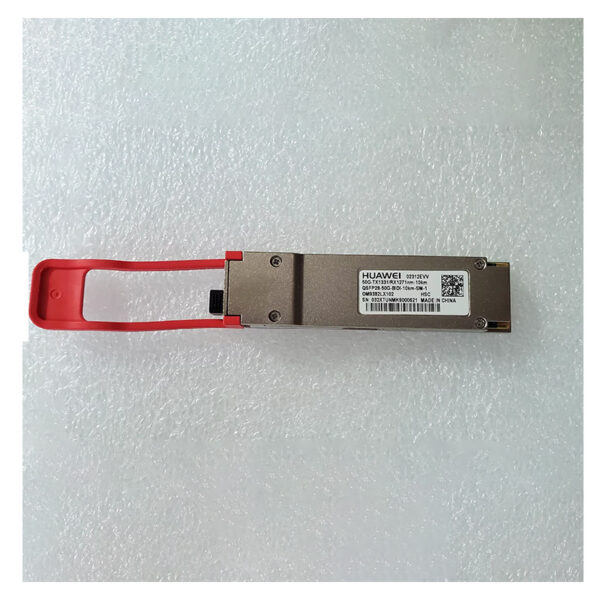

QSFP28-50G-BiDi-10km-SM-1（02312EVV） 50G-TX1271/RX1331nm-10km

QSFP28-50G-BiDi-10km-SM-1（02312EVV） 50G-TX1271/RX1331nm-10km
参数 规格
型号 QSFP28-50G-BiDi-10km-SM-1
部件编码 02312EVV
封装形式 QSFP28
接口标准 IEEE 802.3bm-2015, 50GBASE-BR10
传输速率 53.125 Gbit/s（单通道全双工，PAM4 调制）
波长配置 – 发射：1331 nm（Tx，±7 nm 工作范围）
– 接收：1271 nm（Rx，±7 nm 工作范围）
传输距离 10 km（G.652 单模光纤）
光纤类型 SMF（单模光纤）
连接器类型 LC（单纤双向，支持单工 LC 跳线）
光学参数 – 发射功率（Avg）：-4.5 dBm 至 +4.2 dBm
– 发射功率（OMA）：-1.5 dBm 至 +4 dBm
– 接收灵敏度（OMA）：-8.9 dBm
– 过载光功率（Avg）：+4.2 dBm
– 消光比：≥3.5 dB
功耗 ≤3.5 W（参考华为同类 50G BiDi 模块）
工作温度范围 0°C 至 70°C（32°F 至 158°F）
数字诊断功能 支持（DOM，符合 SFF-8636 标准，通过 I²C 接口监控实时参数）
电气接口 符合 QSFP28 MSA 标准，支持 50G PAM4 调制
认证与合规性 – RoHS 2.0
– FCC Class B
– IEC 60825-1 Class 1（激光安全）
ESD 防护 1000 V（HBM1 标准）
应用场景 – 数据中心长距离互联（如城域网络）
– 5G 中 / 回程网络
– 波分复用（WDM）系统
– 企业骨干网长距传输
注意事项 1. 光功率匹配：短距对接或环回测试时需添加 ≥10 dB 光衰减器，避免光功率过载损坏模块。
2. 波分设备兼容性：与波分设备对接时，需确保客户侧 1+1 保护倒换时间 >50 ms。
3. 波长配对要求：需与对端模块波长配置（如 02312EVW）严格匹配，避免单向通信。
