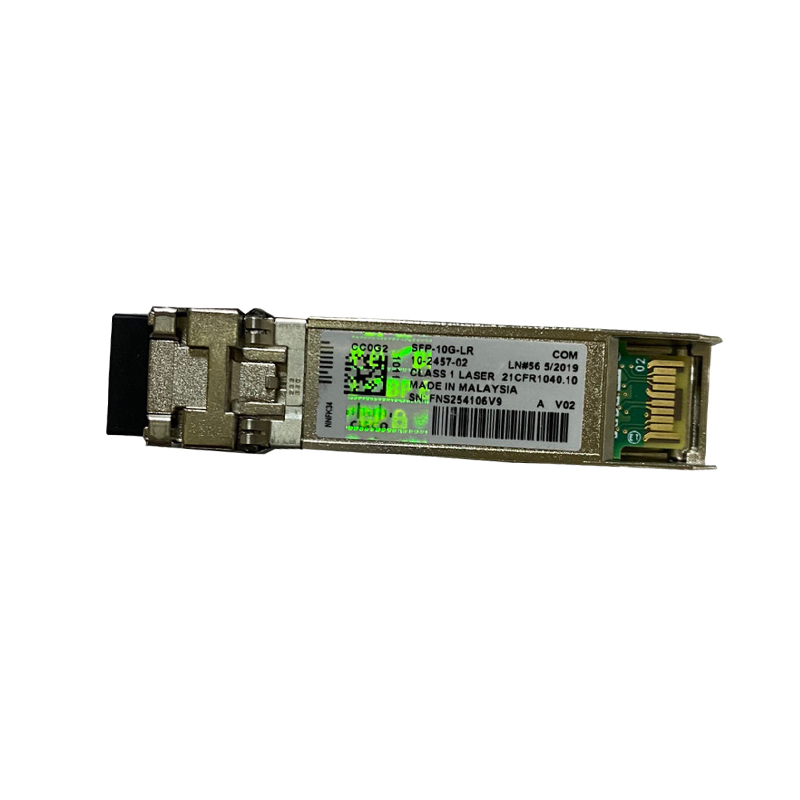

SFP-10G-LR（10-2457-02）光模块

SFP-10G-LR（10-2457-02）光模块
参数 规格
产品型号 SFP-10G-LR（10-2457-02）
封装类型 SFP+（小型可插拔封装）
传输速率 10 Gbps（兼容 10GBASE-LR 标准，支持 10.3 Gbps 双向数据传输）
波长 1310 nm（波长范围：1260-1360 nm）
光纤类型 单模光纤（SMF，G.652 标准）
传输距离 10 km（典型值，支持最短 2 m）
接口类型 LC 双工连接器（PC 端面）
发射功率 -8.2 dBm 至 -0.5 dBm（典型值：-4 dBm）
接收灵敏度 ≤-14.4 dBm（误码率 BER ≤10⁻¹²）
光链路预算 约 7.4 dB（基于 SMF 光纤衰减计算）
消光比 ≥3.5 dB（确保信号质量）
功耗 ≤1 W（典型值：0.8 W）
电源电压 3.3 V ±5%
工作温度 0°C 至 70°C（商业级）
存储温度 -40°C 至 85°C
数字诊断功能 支持 SFF-8472 标准的 DOM（数字光学监控），可监测温度、电压、光功率等参数
协议兼容性 – IEEE 802.3ae 10GBASE-LR

– SFP+ MSA 标准

– SFF-8431/SFF-8432 规范

– 光纤通道（FC）协议（10GFC/8GFC/4GFC/2GFC/1GFC）
认证与合规 – CE、FCC Class A、RoHS

– Cisco 质量识别（ID）功能
尺寸 13.6 mm（宽）× 56.5 mm（长）× 8.5 mm（高）（SFP+ 标准尺寸）
重量 约 15 克（参考同类 SFP+ 模块）
应用场景 – 数据中心长距离骨干链路互联

– 城域网（MAN）短距离传输

– 企业园区网络跨楼宇连接

– 工业以太网环境（需搭配工业级交换机）

关键特性说明：

  1. 单模光纤长距离传输：

    采用 1310 nm 激光器和单模光纤，在 10 km 距离内实现稳定的 10 Gbps 传输，适用于数据中心间或园区网络跨楼宇连接。

  2. 低功耗设计：

    典型功耗仅 0.8 W，适合高密度交换机或对散热要求严格的环境，如数据中心接入层。

  3. 数字诊断功能：

    通过 DOM 接口实时监控模块状态，包括温度、电压、发射 / 接收光功率等，便于网络管理系统进行故障预警和维护。

  4. 协议兼容性：

    不仅支持以太网协议，还兼容光纤通道（FC）协议，可用于存储区域网络（SAN）和以太网融合场景。

注意事项：

  1. 光纤类型限制：
    • 仅支持单模光纤，不兼容多模光纤。
    • 实际传输距离受光纤衰减、连接器损耗等因素影响，建议使用光功率计进行链路预算验证。
  2. 兼容性要求：
    • 必须搭配思科设备使用，第三方设备可能无法识别或触发兼容性警告。
    • 使用非思科认证的模块可能导致设备保修失效。

  3. 最小传输距离：

    根据 IEEE 802.3ae 标准，该模块最短传输距离为 2 m，过短链路可能需要插入光衰减器以避免接收机过载。

数据来源说明：

  • 传输距离、波长、光纤类型：直接引用思科官方文档及第三方兼容性测试报告。
  • 光功率、灵敏度：基于思科官方数据及行业标准（如 IEEE 802.3ae）。
  • 物理参数、功耗：参考思科官方数据及 SFP+ 标准规范。
  • 数字诊断功能：根据 SFF-8472 标准规范整理。
  • 协议兼容性：基于思科设备规格及第三方测试报告。
