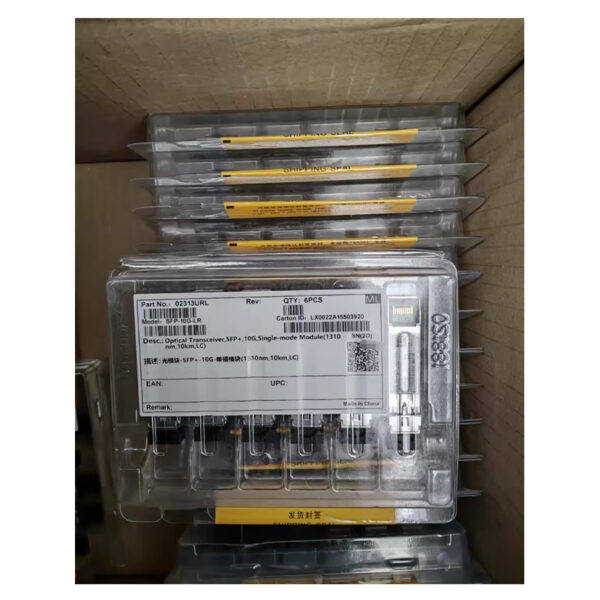

SFP-10G-LR （02313RUL）10G-1310nm-10km-SM-SFP+

SFP-10G-LR （02313RUL）10G-1310nm-10km-SM-SFP+
参数类别 具体参数
基本信息 – 模块型号：SFP-10G-LR

– 部件编码：02313RUL

– 封装形式：SFP+（Small Form-factor Pluggable Plus，支持热插拔）

– 传输速率：10 Gbps（兼容 IEEE 802.3ae 10GBASE-LR 标准）

– 中心波长：1310 nm（DFB 激光器，波长范围 1295~1325 nm）

– 传输距离：10 km（单模光纤，G.652 标准下最优）
传输特性 – 光纤类型：单模光纤（SMF），支持 G.652/G.655/G.657A1（芯径 9μm / 外径 125μm）

– 接口类型：双工 LC 连接器（陶瓷插芯，UPC 端面，回波损耗≥50 dB）

– 光功率预算：13.1 dB（发送功率 – 8.2~+0.5 dBm，接收灵敏度≤-12.6 dBm，预留链路冗余）

– 色散容限：≥1000 ps/nm（适配 10 km 传输的色散需求）

– 调制方式：NRZ（非归零码）
光学指标 – 发送光功率（平均）：-8.2 dBm ~ +0.5 dBm（典型值：-3.5 dBm，DFB 激光器输出稳定）

– 接收灵敏度（平均）：≤-12.6 dBm（BER ≤ 1×10⁻¹²，采用 PIN+TIA 接收组件）

– 接收过载功率（平均）：≥+0.5 dBm（避免接收端信号饱和）

– 消光比：≥3.5 dB（最小值，确保光信号质量）

– 边模抑制比（SMSR）：≥30 dB（DFB 激光器模式稳定性指标）
电气与环境 – 工作电压：3.3 V（典型值，允许波动范围 3.135~3.465 V）

– 功耗：≤1 W（典型值，低功耗设计适配高密度端口）

– 工作温度：0°C ~ 70°C（商业级，适配机房 / 数据中心环境）

– 存储温度：-40°C ~ 85°C（湿度 10%~95%，无冷凝）

– 抗电磁干扰（EMI）：符合 EN 55022 Class A、FCC Part 15 Class A
机械特性 – 外形尺寸：长 58.5 mm × 宽 13.6 mm × 高 10.0 mm（SFP + 标准封装，兼容所有 SFP + 插槽）

– 重量：约 15 g（不含包装，轻量化设计）

– 外壳材质：金属（屏蔽电磁干扰，增强散热）
数字诊断（DDM） – 支持功能：符合 SFF-8472 标准，实时监控关键参数

– 监控参数：温度（-40~100℃）、工作电压（3.0~3.6 V）、激光偏置电流（5~60 mA）、发送光功率（-20~0 dBm）、接收光功率（-30~0 dBm）

– 告警功能：支持光功率、温度超阈值告警（可通过设备 CLI 查询）
兼容性与应用 – 兼容华为设备：

– 交换机：S5700/S5720/S6700 系列园区交换机、CloudEngine 6800/8800 系列数据中心交换机

– 路由器：AR2200/AR3200 系列企业路由器、NE40E/NetEngine 8000 系列高端路由器

– 传输设备：OSN 3500/OSN 9800 系列 SDH/OTN 设备

– 典型应用场景：

1. 企业园区网骨干链路（楼宇间 10 km 内互联）

2. 数据中心短距互联（DCI）

3. 城域网接入层（OLT 到汇聚节点回传）

4. 5G 中回传链路
合规性与认证 – 技术标准：IEEE 802.3ae、SFF-8431、SFF-8472

– 环保认证：RoHS 2.0（无铅无卤）

– 安全认证：IEC 60825-1 Class 1（激光安全）、CE、FCC、UL 60950-1
备注 1. 传输距离说明：10 km 基于 G.652D 单模光纤（1310 nm 波长损耗≈0.3 dB/km），实际距离受光纤质量、连接器数量影响；

2. 替代型号：华为同规格模块替代编码包括 02314LBW，与 02313RUL 功能兼容；

3. 安装注意：插拔前需佩戴防静电腕带，定期清洁 LC 接口以避免灰尘导致光功率衰减。
