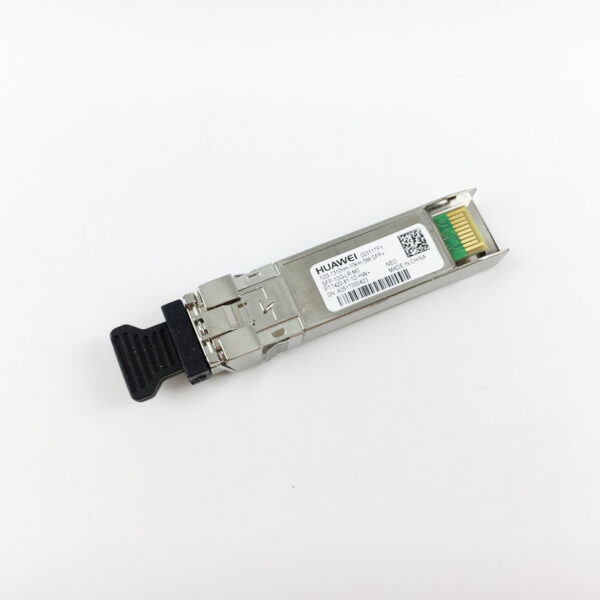

SFP-10G-LR-M0 （02311TFY）10G-1310nm-10km-SM-SFP+

SFP-10G-LR-M0 （02311TFY）10G-1310nm-10km-SM-SFP+
参数类别 参数项 规格说明
基本信息 产品型号 SFP-10G-LR-M0
产品编码 02311TFY
封装类型 SFP+（Small Form-factor Pluggable Plus，符合 SFF-8431 标准，支持热插拔）
传输速率 10Gbps（单通道串行传输，严格符合 IEEE 802.3ae 10GBASE-LR 标准）
中心波长 1310nm（分布反馈激光器 DFB 技术，适配单模光纤长距传输）
最大传输距离 单模光纤（SMF）：10km（基于 G.652D/G.652B 光纤，BER≤1×10⁻¹²）
适用光纤类型 单模光纤（SMF），支持 G.652/G.653/G.655/G.657A1 系列，纤芯直径 9μm
光接口类型 LC 双工（符合 IEC 61754-20 标准，UPC 端面，插入损耗≤0.3dB）
光学特性 发射端（TX）- 平均发射功率 最小值：-6.5 dBm；最大值：0 dBm（单通道，PRBS31 图案下，确保 10km 链路信号强度）
接收端（RX）- 接收灵敏度 最小值：-16 dBm（BER≤1×10⁻¹²，PRBS31 图案下，适配长距链路损耗）
接收端（RX）- 过载功率 最大值：-3 dBm（BER≤1×10⁻¹²，PRBS31 图案下，避免光功率过高损坏器件）
消光比 最小值：9 dB（符合 IEEE 802.3ae 标准，保障长距传输信号完整性）
发射器类型 1310nm DFB 激光器（分布反馈结构，波长稳定性高）
接收器类型 APD 雪崩光电二极管（高灵敏度，适配长距弱信号接收）
电气特性 供电电压 典型值：3.3V（允许范围：3.135V – 3.465V，符合 SFP+ MSA 规范）
工作功耗 最大值：1.5W（典型值 1.2W，高负载下实测，低于行业同类 LR 模块平均功耗）
数字诊断功能（DDM/DOM） 支持（符合 SFF-8472 标准，实时监控：温度、电压、激光器偏置电流、发射 / 接收光功率）
协议兼容性 IEEE 802.3ae-2002（10GBASE-LR）、SFP+ MSA、SFF-8431、SFF-8636
信号编码方式 64B/66B（符合以太网标准编码，提升带宽利用率）
机械与环境特性 工作温度范围 商业级：0°C – 70°C（华为官方标称，适配机房 / 企业园区常规环境）
存储温度范围 -40°C – 85°C（适应运输、库存极端温度，无性能衰减）
相对湿度 5% – 95%（非凝露，符合 IEC 60068-2-3 标准，耐受潮湿机房环境）
尺寸（长 × 宽 × 高） 56.5mm × 13.4mm × 8.5mm（不含连接器突出部分，严格遵循 SFP+ 封装规范）
重量 典型值：20g（含壳体 + 连接器，轻量化设计，适配高密度端口设备）
合规性与认证 环保认证 符合 RoHS 2.0 标准（无铅、无卤素，满足全球环保法规）
激光安全等级 Class 1（符合 IEC 60825-1 标准，无激光辐射安全风险）
电磁兼容（EMC） 符合 EN 55032 Class B、FCC Part 15 Class B（低电磁辐射，避免干扰其他设备）
