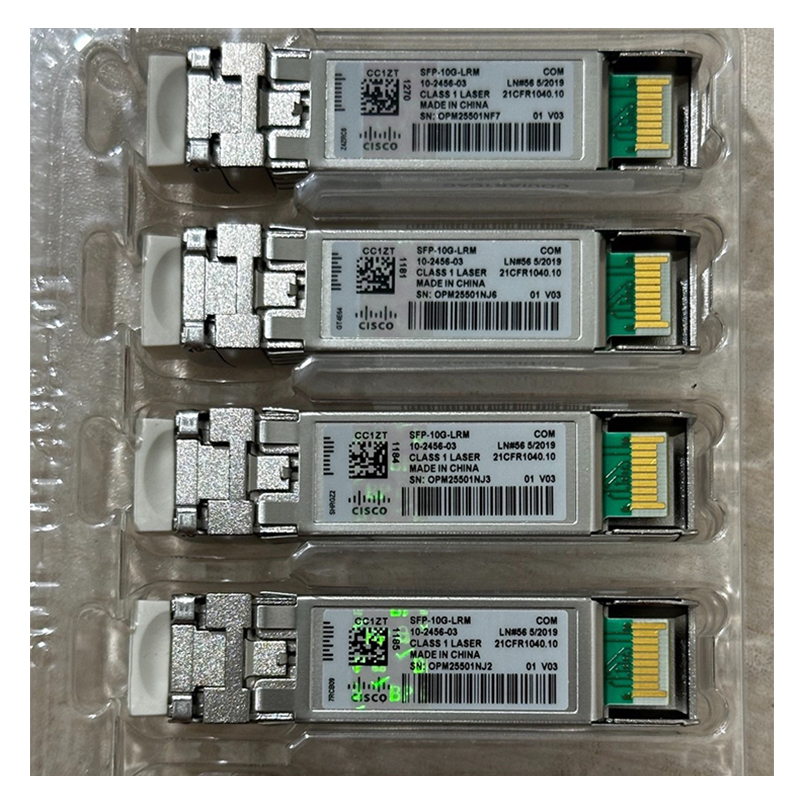

SFP-10G-LRM （10-2456-03）光模块

SFP-10G-LRM （10-2456-03）光模块
参数 规格
产品型号 SFP-10G-LRM（10-2456-03）
封装类型 SFP+（小型可插拔封装）
传输速率 10.3125 Gbps（兼容 10GBASE-LRM、10GBASE-SW、OTU2e 标准）
波长 1310 nm（FP-LD 激光器，波长范围：1260-1355 nm）
光纤类型 – 多模光纤（MMF）：OM1/OM2/OM3/OM4

– 单模光纤（SMF）：G.652
传输距离 – OM1/OM2（需模式调节跳线）：220 米

– OM3/OM4：300 米

– SMF：300 米
接口类型 LC 双工连接器（PC 端面）
发射功率 -6.5 dBm 至 -1 dBm（典型值：-4.0 dBm）
接收灵敏度 ≤-11.1 dBm（误码率 BER ≤10⁻¹²）
接收过载 -1 dBm
光链路预算 – MMF（OM3/OM4）：3.8 dB

– SMF：约 5.5 dB（需根据光纤衰减计算）
功耗 ≤1 W（典型值：0.8 W）
电源电压 3.3 V ±5%
工作温度 0°C 至 70°C（商业级）
存储温度 -40°C 至 85°C
数字诊断功能 支持 SFF-8472 标准的 DOM（数字光学监控），可监测温度、电压、光功率等参数
协议兼容性 – IEEE 802.3aq 10GBASE-LRM

– SFP+ MSA

– SFF-8431/SFF-8432

– SONET OC-192/SDH STM-64

– CPRI/eCPRI（蜂窝回程协议）
认证与合规 – CE、FCC Class A、RoHS

– Cisco 质量识别（ID）功能
尺寸 13.6 mm（宽）× 85.7 mm（长）× 13.0 mm（高）（SFP+ 标准尺寸）
重量 约 25 克（参考同类 SFP+ 模块）
应用场景 – 企业园区网络长距离连接

– 数据中心短距离多模 / 单模混合链路

– 蜂窝基站基带单元（BBU）与射频单元（RRU）连接

– 光纤通道存储网络（Fibre Channel）

关键特性说明：

  1. 多光纤类型支持：
    • 多模光纤（MMF）：通过 OM3/OM4 光纤可实现 300 米传输，OM1/OM2 需搭配模式调节跳线以达到 220 米距离。
    • 单模光纤（SMF）：支持 G.652 单模光纤 300 米传输，适用于长距离但预算有限的场景。

  2. 双协议兼容：

    除 10GBASE-LRM 外，还支持 SONET OC-192/SDH STM-64 协议，可同时满足以太网和传统电信网络需求

  3. 低功耗设计：

    典型功耗仅 0.8 W，适合高密度交换机或对散热敏感的环境。

  4. 数字诊断功能：

    通过 DOM 接口实时监控模块状态，包括温度、电压、发射 / 接收光功率等，便于网络管理系统进行故障预警和维护。

注意事项：

  1. 光纤类型匹配：
    • 使用 OM1/OM2 光纤时，必须使用模式调节跳线以确保符合传输距离要求。
    • SMF 传输距离受光纤衰减影响较大，建议使用光功率计验证链路预算。

  2. 合规性要求：

    Cisco 设备需使用经过认证的模块以确保兼容性和质保有效性，第三方模块可能触发设备警告。

  3. 温度范围限制：

    商业级温度范围（0°C-70°C）适用于多数企业环境，工业级需求需选择定制型号（如 SFP-10G-LRM-RF）

数据来源说明：

  • 传输距离、光功率：参考 Cisco 官方数据表及第三方兼容性测试报告。
  • 协议兼容性：基于 IEEE 802.3aq 标准及 Cisco 设备规格
  • 物理参数：基于 SFP+ 标准及同类模块典型值。
  • 数字诊断功能：根据 SFF-8472 标准规范整理。
