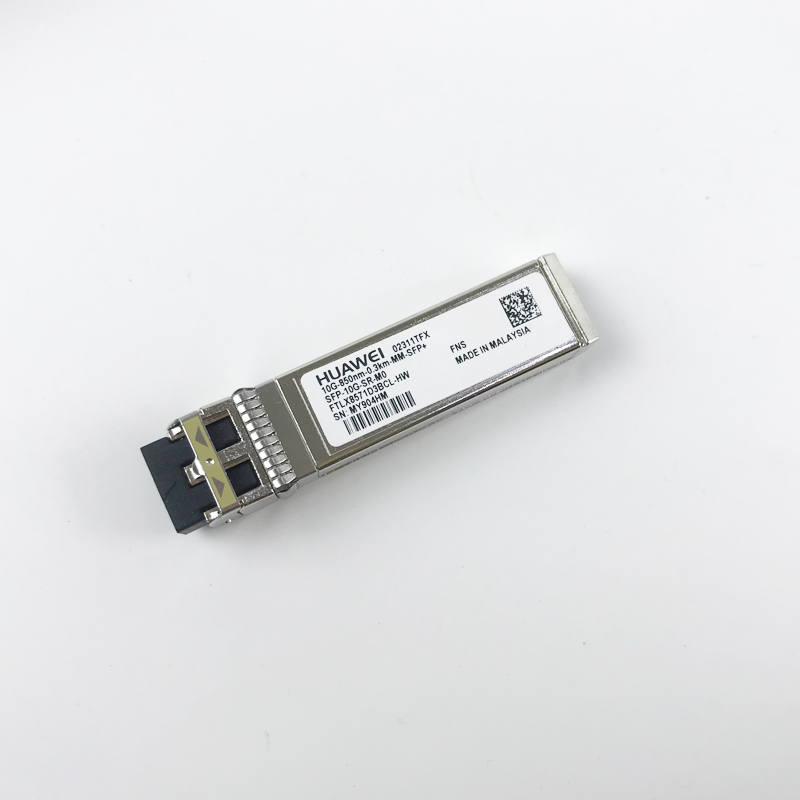

SFP-10G-SR-M0 （02311TFX）10G-850nm-0.3km-MM-SFP+

SFP-10G-SR-M0 （02311TFX）10G-850nm-0.3km-MM-SFP+
参数类别 参数项 规格说明
基本信息 产品型号 SFP-10G-SR-M0
  产品编码 02311TFX
  封装类型 SFP+（Small Form-factor Pluggable Plus，符合 SFF-8431 标准）
  传输速率 10Gbps（单通道串行传输，符合 10GBASE-SR 标准）
  中心波长 850nm（垂直腔面发射激光器 VCSEL 技术）
  最大传输距离 – OM3 多模光纤（50μm）：300m- OM4 多模光纤（50μm）：400m
  适用光纤类型 多模光纤（MMF），支持 OM3（2000 MHz・km）和 OM4（4700 MHz・km）
  光接口类型 LC 双工（符合 IEC 61754-20 标准，UPC 端面）
光学特性 发射端（TX）- 平均发射功率 最小值：-7.3 dBm；最大值：-1.0 dBm（单通道，PRBS31 图案下）
  接收端（RX）- 接收灵敏度 最小值：-11.1 dBm（BER≤1×10⁻¹²，PRBS31 图案下）
  接收端（RX）- 过载功率 最大值：-1.0 dBm（BER≤1×10⁻¹²，PRBS31 图案下）
  消光比 最小值：3.0 dB（符合 IEEE 802.3ae 标准）
  发射器类型 850nm VCSEL 激光器
  接收器类型 PIN 光电二极管
电气特性 供电电压 典型值：3.3V（允许范围：3.135V – 3.465V，符合 SFP+ MSA 规范）
  工作功耗 最大值：1.0W（典型值 0.8W，高负载状态下实测值）
  数字诊断功能（DDM/DOM） 支持（符合 SFF-8472 标准，可监控发射功率、接收功率、温度、电压等参数）
  协议兼容性 IEEE 802.3ae-2002（10GBASE-SR）、SFP+ MSA、SFF-8431 规范
  信号编码方式 64B/66B（符合以太网标准编码格式）
机械与环境特性 工作温度范围 商业级：0°C – 70°C（华为官方标称）
  存储温度范围 -40°C – 85°C（参考同类产品行业标准）
  相对湿度 5% – 95%（非凝结，符合 IEC 60068-2-3 标准）
  尺寸（长 × 宽 × 高） 56.5mm × 13.4mm × 8.5mm（不含连接器突出部分，符合 SFP+ 封装规范）
  重量 典型值：75g（含壳体和连接器，参考同类产品实测值）
合规性与认证 环保认证 符合 RoHS 2.0 标准（限制有害物质使用）
  安全认证 符合 IEC 60825-1 Class 1（激光安全）、FCC Part 15 Class B（电磁兼容）
  电磁兼容（EMC） 符合 EN 55032 Class B（辐射骚扰）、EN 61000-4 系列（抗扰度）
