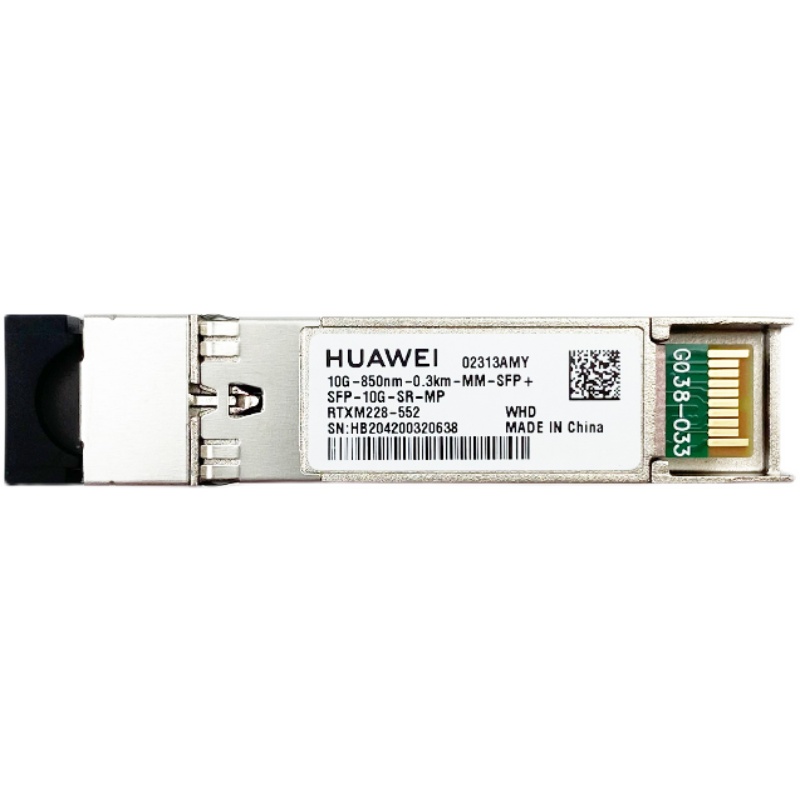

SFP-10G-SR-MP （02313AMY）10G-850nm-0.3km-SFP+

SFP-10G-SR-MP （02313AMY）10G-850nm-0.3km-SFP+

华为光模块 SFP-10G-SR-MP（02313AMY）详细参数规格表



参数类别 参数项 规格说明
基本信息 产品型号 SFP-10G-SR-MP
  产品编码 02313AMY
  封装类型 SFP+（Small Form-factor Pluggable Plus），符合 SFF-8431 标准，支持热插拔
  传输速率 10Gbps（单通道，NRZ 编码，兼容 10.3Gbps 线速）
  中心波长 850nm（多模波段，VCSEL 激光器发射）
  最大传输距离 – OM1 多模光纤（62.5μm）：33m- OM2 多模光纤（50μm）：82m- OM3 多模光纤（50μm）：300m- OM4 多模光纤（50μm）：400m
  适用光纤类型 多模光纤（MMF），支持 OM1/OM2/OM3/OM4 系列，纤芯直径 50μm/62.5μm
  光接口类型 LC 双工（PC/UPC 端面），符合 IEC 61754-20 标准，插入损耗≤0.3dB
光学特性 发射端平均输出功率 -7.3dBm ~ -1.0dBm（平均功率，PRBS23 图案下）
  接收端灵敏度 ≤-11.1dBm（OMA 功率，BER≤1×10⁻¹²）
  接收端过载功率 ≥-1.0dBm（平均功率，避免强光信号饱和）
  消光比 ≥3.0dB（最小值，NRZ 编码模式）
  发射器类型 850nm VCSEL 激光器（垂直腔面发射激光器，高可靠性，适配短距多模场景）
  接收器类型 PIN 光电二极管（带集成 TIA 前置放大器，优化短距信号接收）
电气特性 供电电压 3.3V±5%（允许范围 3.135V-3.465V，符合 SFP+ MSA 规范）
  工作功耗 典型值≤1.5W，最大值≤2.0W（全负载条件下，参考同类 SFP+ 模块标准）
  数字诊断功能（DDM/DOM） 支持（符合 SFF-8472 标准，实时监控：温度、电压、偏置电流、发射 / 接收光功率）
  协议兼容性 IEEE 802.3ae 10GBASE-SR/SW、SFP+ MSA、SFF-8431、SFF-8472
  信号编码方式 NRZ（非归零编码，适配 10G 短距传输带宽需求）
机械与环境特性 工作温度范围 0°C – 70°C（商业级温度范围，全温段性能衰减≤0.5dB）
  存储温度范围 -40°C – 85°C（适应极端运输和存储环境）
  相对湿度 5% – 95%（非凝露，符合 IEC 60068-2-3 标准）
  尺寸（长 × 宽 × 高） 13.5mm × 7.5mm × 33mm（SFP+ 标准尺寸，兼容通用插槽）
  重量 典型值 30g（含壳体和连接器，单模块重量）
合规性与认证 环保认证 符合 RoHS 2.0 标准（6 项有害物质管控）、REACH 法规
  激光安全等级 Class 1（符合 IEC 60825-1 标准，无激光辐射安全风险）
  电磁兼容（EMC） 符合 EN 55032 Class B、FCC Part 15 Class B（低电磁辐射）
  ESD 防护等级 ≥±2kV（接触放电模式 HBM）、≥±4kV（空气放电模式）（通用 SFP+ 模块标准）
