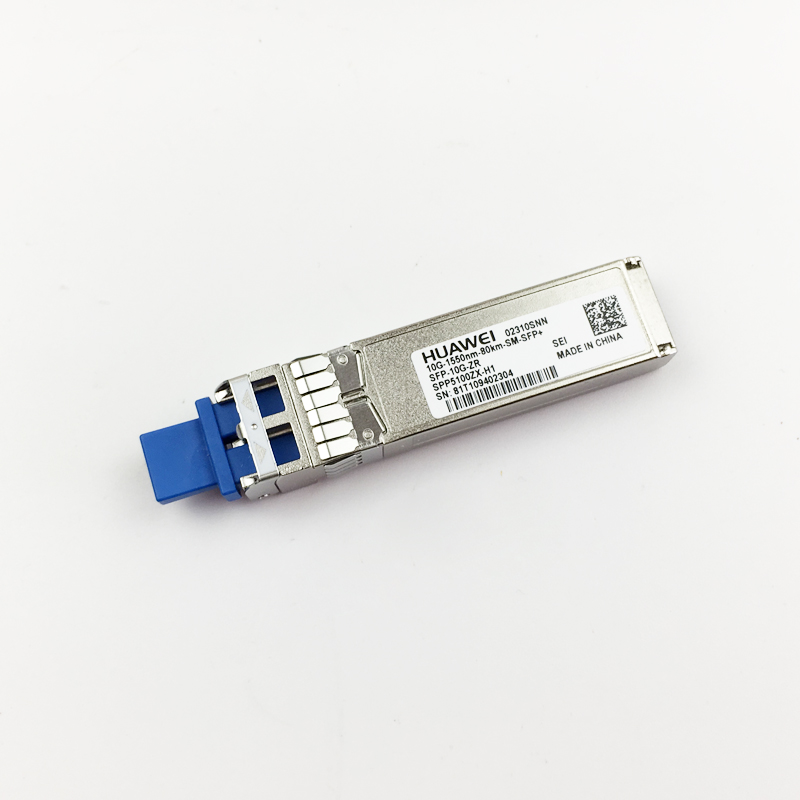

SFP-10G-ZR （02310SNN）10G-80km-1550nm-SFP+

SFP-10G-ZR （02310SNN）10G-80km-1550nm-SFP+

一、核心参数与封装

参数名称 详细说明
模块型号 SFP-10G-ZR（物料编码：02310SNN）
封装类型 SFP+（Small Form-factor Pluggable Plus），支持热插拔，尺寸兼容标准 SFP + 插槽
接口类型 双纤 LC 接口（单模光纤专用，低插入损耗≤0.5dB，适配 LC/PC 抛光连接器）
数字诊断（DDM） 支持 SFF-8472 协议，可实时监控：发射光功率（TX）、接收光功率（RX）、模块温度、供电电压、激光器偏置电流
协议兼容 IEEE 802.3ae 10GBASE-ZR、ITU-T G.694.1（1550nm 波长标准）、SDH/SONET STM-64（可选）

二、传输性能

参数名称 详细说明
传输速率 10.31Gbps（固定速率，支持 NRZ 编码，兼容 10Gbps 业务场景）
工作波长 1550nm（分布式反馈激光器 DFB，低色散特性，适配长距传输中光纤色散补偿需求）
传输介质 单模光纤（SMF），支持 G.652D（主流）、G.655、G.657A2 光纤，推荐 OS2 级低损耗光纤
最大传输距离 – 开启 FEC（前向纠错）：80 公里（典型值，链路损耗≤22dB@1550nm）
– 无 FEC：60 公里（典型值，适合链路损耗较低的场景）
发射光功率（TX） -5.0~0.0dBm（典型值，高功率输出确保长距信号覆盖）
接收灵敏度（RX） ≤-30.0dBm（典型值，高灵敏度设计，可容忍更大链路损耗）
过载光功率 -3.0dBm（最大输入光功率，防止激光器因信号饱和损坏）
消光比 ≥8.2dB（确保高速信号传输的信噪比，减少误码率）

三、电气与环境特性

参数名称 详细说明
供电电压 单路 + 3.3V（允许波动范围：3.135~3.465V，适配华为主流设备供电标准）
功耗 典型值 1.5W（最大 2.0W，低功耗设计，减少设备散热压力）
工作温度 – 商业级：0℃~70℃（默认，适配机房、数据中心等恒温环境）
– 工业级：-40℃~85℃（可选，需确认型号后缀含 “I”，适配户外基站、工业场景）
存储温度 -40℃~85℃（满足长期运输、库存需求，性能无衰减）
防护与合规 金属外壳抗电磁干扰（EMI），符合 RoHS 2.0 环保标准、IEC 60825-1 Class 1 激光安全认证（无激光辐射风险）

四、兼容性与应用场景

类别 详细说明
设备兼容 适配华为 CloudEngine 6800/8800 系列数据中心交换机、S9700/S7700 核心路由交换机、5G 基站 BBU 设备，支持即插即用（需设备固件版本≥V200R019C10）
核心应用场景 1. 城域网长距互联（80 公里内核心节点 – 汇聚节点链路）；
2. 5G 基站回传（远端基站与核心机房连接）；
3. 电力 / 交通行业跨区域通信（如变电站 – 调度中心）；
4. 金融灾备中心数据同步（长距低延迟传输）

五、关键技术特性

  1. 长距优化设计：通过 1550nm 波长的低色散特性 + 高功率激光器，配合华为自研信号放大技术，突破传统 10G 模块 40 公里传输限制，实现 80 公里稳定传输。
  2. FEC 自适应支持：兼容标准 FEC 协议，可自动补偿链路损耗与噪声，降低长距传输误码率（误码率≤1×10⁻¹²）。
  3. 高可靠性：激光器采用工业级封装工艺，寿命≥10 万小时（MTBF），适配 7×24 小时连续运行场景。

六、使用建议

  1. 光纤选型：优先选用 G.652D 单模光纤（衰减≤0.25dB/km@1550nm），链路中熔接点≤5 个（单个熔接损耗≤0.1dB），总损耗需控制在 22dB 以内（确保 80 公里传输）。
  2. 兼容性验证：跨品牌使用时（如对接爱立信、思科设备），需确保对端设备支持 10GBASE-ZR 协议，并开启 FEC 功能，禁用速率自动协商（强制 10G 全双工）。
  3. 故障排查：通过 DDM 监控判断异常 —— 若 TX 功率＜-5dBm 或 RX 功率＜-30dBm，需检查光纤端面清洁度（用专用清洁纸擦拭）或更换故障模块。

总结

SFP-10G-ZR（02310SNN）是华为针对长距 10G 传输场景的 高可靠性光模块，以 80 公里传输距离、1550nm 低色散波长及 FEC 纠错功能，满足城域网、5G 回传等核心场景需求。实际部署需严格匹配单模光纤类型，并参考华为官方手册确认设备固件兼容性。
