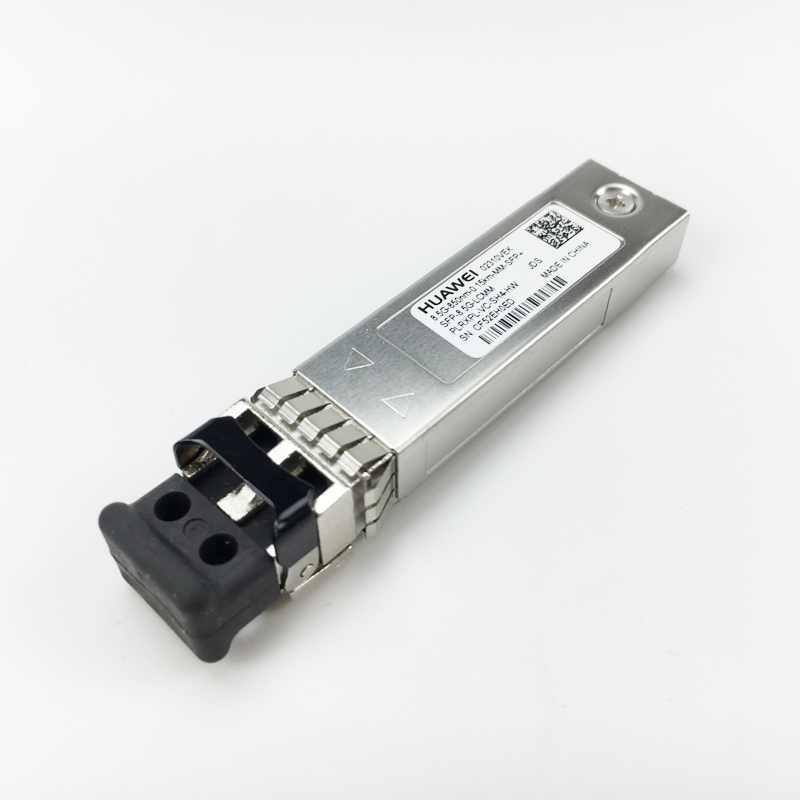

SFP-8.5G-LCMM (02310VEK) 8.5G-850nm-0.15km-MM-SFP

SFP-8.5G-LCMM (02310VEK) 8.5G-850nm-0.15km-MM-SFP
分类 具体参数
一、基础信息
产品型号 SFP-8.5G-LCMM（物料编码：02310VEK）
封装类型 SFP（Small Form-factor Pluggable），兼容标准 SFP 插槽（非 SFP+）
传输模式 双纤双向（Tx/Rx 分离，需两根多模光纤实现双向通信）
核心用途 短距离高速数据传输，适配光纤通道（FC）、以太网等场景，如存储区域网络（SAN）、数据中心机柜间互联
二、速率与协议兼容性
标称数据速率 8.5Gbps（速率可向下兼容 4.25Gbps、2.125Gbps，适配 FC-8G/FC-4G 协议）
协议标准 – 光纤通道（FC）：符合 FC-PI-5 规范
– 以太网：兼容 IEEE 802.3ae（向下适配）
– 封装规范：符合 SFF-8431（SFP 光模块标准）、SFF-8472（数字诊断标准）
信号编码方式 8B/10B 编码（降低信号干扰，提升传输稳定性）
三、光学特性
发射（Tx）波长 850nm（VCSEL 垂直腔面发射激光器，多模短距模块主流光源）
接收（Rx）波长 850nm（PIN 光电探测器，匹配发射波长）
光纤类型 多模光纤（MMF），推荐使用 OM3（万兆多模） 或 OM4（增强万兆多模） 光纤（OM2 光纤传输距离会缩短至≤100 米）
传输距离 典型值 0.15km（150 米），基于 OM3 光纤（衰减≤3.5dB/km@850nm）；OM4 光纤可支持≤200 米（需结合实际链路损耗）
发射光功率（平均） 最小值：-4.0dBm；最大值：0.0dBm（BER≤1e-12 条件下）
接收灵敏度 最小值：-15.0dBm（BER≤1e-12，确保弱光信号稳定接收）
接收过载功率 最大值：0.0dBm（避免强光信号损坏接收器件）
光接口类型 双纤 LC 接口（PC 抛光，低回波损耗，需搭配 LC-LC 多模光纤跳线使用）
回波损耗（Tx/Rx） ≥20dB（减少接口反射信号对传输的干扰）
最大链路损耗 10dB（含光纤衰减、连接器损耗（每端≤0.5dB）、熔接点损耗（每个≤0.1dB））
四、数字诊断（DDM）
支持标准 符合 SFF-8472 规范，支持实时监控与告警
监控参数 – 发射光功率、接收光功率
– 激光器偏置电流（Tx Bias Current）
– 模块核心温度（Operating Temperature）
– 模块供电电压（Supply Voltage）
告警功能 支持光功率超限（低于灵敏度 / 高于过载）、温度超限、电压异常告警，便于运维排查
五、环境与可靠性
工作温度范围 0°C ~ 70°C（商业级温度，适用于机房、数据中心等受控环境）
存储温度范围 -40°C ~ 85°C（湿度≤90%，无冷凝，满足运输与长期存储需求）
工作湿度 5% ~ 90%（无冷凝）
功耗 典型值≤0.8W；最大值≤1.2W（低功耗设计，适配高密度设备插槽）
平均无故障时间（MTBF） ≥100,000 小时（基于 Telcordia GR-468-CORE 标准，在 25°C 环境下测算）
激光安全等级 Class 1（符合 IEC 60825-1 标准，无激光辐射安全风险）
环保认证 RoHS 2.0（限制有害物质使用，符合全球环保要求）
抗干扰能力 符合 EN 55022 Class A、EN 55024 标准，抗电磁干扰（EMI）与射频干扰（RFI）
六、兼容性与安装
兼容设备类型 – 华为存储设备：OceanStor Dorado/V3/V5 系列 SAN 存储阵列
– 华为交换机：CloudEngine S5700/S6700 系列（支持 SFP 接口的型号）
– 其他厂商设备：符合 SFF-8431 规范的 SFP 接口设备（需实际测试验证）
安装方式 热插拔设计，支持即插即用（Plug-and-Play），无需断电即可更换模块
光纤跳线要求 推荐使用 OM3/OM4 多模 LC-LC 光纤跳线（线径 50/125μm），跳线长度≤150 米
七、物理特性
尺寸（长 × 宽 × 高） 13.5mm × 56.5mm × 8.2mm（符合 SFP 标准封装尺寸，适配标准 SFP 插槽）
重量 ≤20g（轻量化设计，便于安装与运输）
外壳材质 金属外壳（增强散热与电磁屏蔽性能）
