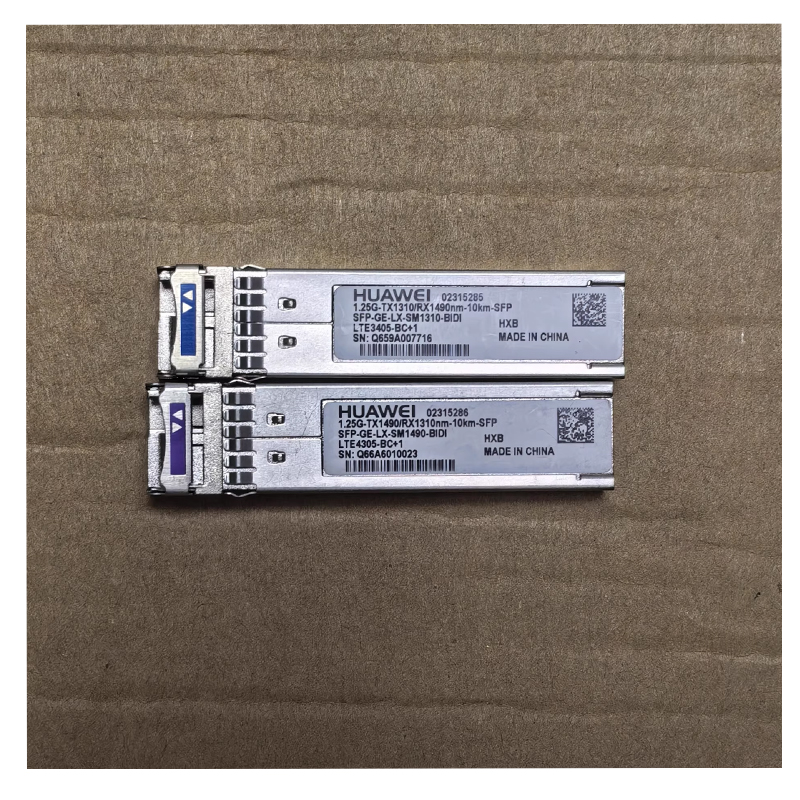

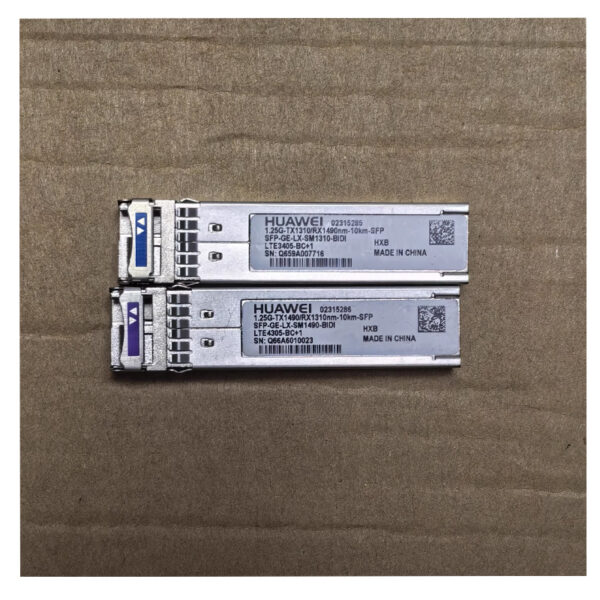

SFP-GE-LX-SM1490-BIDI （02315286）1.25G-TX1490/1310nm-10km-SFP

SFP-GE-LX-SM1490-BIDI （02315286）1.25G-TX1490/1310nm-10km-SFP
参数类别 参数项 规格说明
基本信息 产品型号 SFP-GE-LX-SM1490-BIDI
产品编码 02315286
封装类型 eSFP（增强型 SFP，符合 SFF-8472 标准，支持热插拔及数字诊断功能）
传输速率 1.25Gbps（千兆以太网，兼容 1000BASE-BX10 标准）
中心波长 TX：1490nm / RX：1310nm（单纤双向传输，符合 1000BASE-BX10 波长对）
最大传输距离 10km（单模光纤，G.652/G.655 光纤类型，BER≤1×10⁻¹²）
光接口类型 LC 单工（UPC 端面，插入损耗≤0.3dB，符合 IEC 61754-20 标准）
适用光纤类型 单模光纤（SMF），芯径 9/125μm，支持 G.652、G.655 光纤
光学特性 发射端（TX）平均功率 -9.0dBm ~ -3.0dBm（FP 激光器，1490nm 波长，PRBS31 图案下稳定输出）
接收端（RX）灵敏度 ≤-19.5dBm（1310nm 波长，BER≤1×10⁻¹²，弱信号接收能力强）
接收端（RX）过载功率 ≥-3.0dBm（避免强光信号饱和畸变）
消光比 ≥6.0dB（最小值，确保信号完整性）
激光器类型 FP Laser（法布里 – 珀罗激光器，单纤双向传输稳定性优化）
接收器类型 PIN 光电二极管（带 TIA 前置放大器，单模信号高增益接收）
电气与机械特性 供电电压 3.3V±5%（允许范围 3.135V-3.465V，符合 SFP 标准供电需求）
工作功耗 典型值 1.0W，最大值 1.5W（FP 激光器驱动电路低功耗设计）
数字诊断功能（DDM/DOM） 支持（符合 SFF-8472 标准，实时监控：温度、电压、偏置电流、TX/RX 光功率）
工作温度范围 0°C – 70°C（商业级温度，适配机房、企业办公等常规环境）
存储温度范围 -40°C – 85°C（耐受极端运输、库存环境，无性能衰减）
尺寸（长 × 宽 × 高） 56mm × 13mm × 8.5mm（SFP 标准尺寸，兼容通用 SFP 插槽）
重量 典型值 25g（含 LC 接口和内部电路，轻量化设计）
协议与兼容性 协议标准 IEEE 802.3z 1000BASE-BX10、兼容光纤通道协议（FC-AL-2，1.0625Gbps）
设备兼容性 华为 CE 系列交换机（如 CE6800/5800）、AR 系列路由器、USG 系列防火墙；兼容第三方符合 SFP 标准的千兆设备
配对要求 需与 SFP-GE-LX-SM1310-BIDI（02315285）成对使用，确保波长对匹配（TX1490/RX1310 与 TX1310/RX1490）
合规性与可靠性 环保认证 符合 RoHS 2.0 标准（无铅、无卤素）、REACH 法规
激光安全等级 Class 1（符合 IEC 60825-1 标准，无激光辐射安全风险）
ESD 防护等级 ≥±2kV（人体放电模式 HBM）、≥±1kV（接触放电模式 CDM）
平均无故障时间（MTBF） ≥1,000,000 小时（华为严苛环境测试，适配企业级长期稳定运行）
