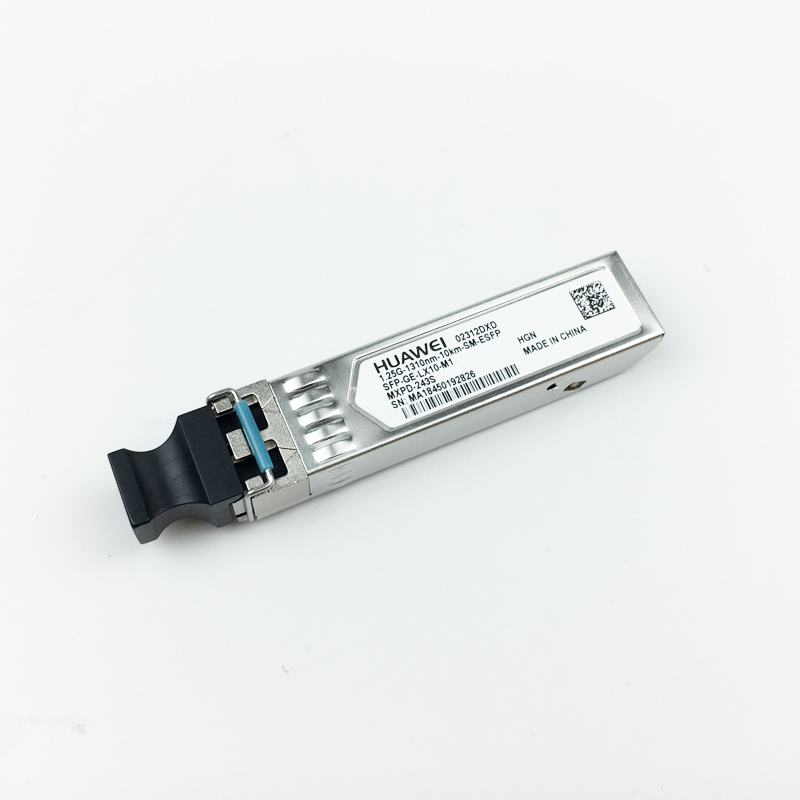

SFP-GE-LX10-M1 (02312DXD) 1.25G-1310nm-10km-SM-ESFP

SFP-GE-LX10-M1 (02312DXD) 1.25G-1310nm-10km-SM-ESFP
华为光模块 SFP-GE-LX10-M1（部件号 02312DXD） 是一款专为长距离单模光纤传输设计的 eSFP（增强型 SFP） 光模块，支持 1.25Gbps 速率、1310nm 波长和 10km 传输距离。

核心参数

参数项 规格
封装类型 eSFP（Enhanced Small Form-factor Pluggable），兼容 SFP MSA 标准
速率 1.25Gbps（符合 IEEE 802.3z 1000BASE-LX/LH 标准）
波长 1310nm（DFB 激光器，波长偏差 ±20nm）
传输距离 单模光纤（SMF）：10km（基于 G.652D 光纤，衰减系数≤0.35dB/km）
光纤类型 单模光纤（SMF），支持 G.652D/G.657A1 级光纤
接口类型 双工 LC 连接器（UPC 端面，插入损耗≤0.3dB）

光学特性

参数项 规格
发射光功率 -9.0dBm 至 -3.0dBm（PRBS31 图案下，符合 1000BASE-LX 标准）
接收灵敏度 ≤ -20.0dBm（BER ≤ 1×10⁻¹²，典型值）
接收饱和光功率 -3.0dBm（确保信号不畸变）
消光比 ≥ 9dB（最小值，保证信号质量）
光通道代价 ≤ 3.5dB（链路预算关键参数）

电气与机械特性

参数项 规格
功耗 ≤ 1.5W（典型值，兼容 eSFP MSA 规范）
工作电压 3.3V ± 5%（与 SFP 标准兼容）
工作温度 0°C 至 70°C（商业级温度范围，适应数据中心环境）
存储温度 -40°C 至 85°C（沿用华为光模块通用标准）
尺寸 eSFP 标准尺寸：
长 × 宽 × 高 = 56mm × 13mm × 8.5mm（兼容通用 SFP 插槽）
数字诊断（DDM） 支持通过 I²C 接口监控温度、电压、偏置电流、发射 / 接收光功率等实时参数

协议与兼容性

参数项 规格
协议标准 – IEEE 802.3z 1000BASE-LX/LH
– eSFP MSA
– SFF-8472（DDM 接口）
兼容性 – 华为 CE 系列数据中心交换机、AR 系列路由器
– 第三方兼容 eSFP 的设备（需验证）

可靠性与认证

参数项 规格
ESD 防护 ≥ ±2kV（人体模式，符合行业标准）
安全认证 – IEC 60825-1 Class 1（激光安全）
– RoHS/REACH（环保合规）
长期可靠性 通过华为严苛测试，支持 5 年以上使用寿命（典型值）
