品牌光模块
, , , , , , , ,

SFP-GE-SX-MM850-A

SFP-GE-SX-MM850-A

一、基础规格（Basic Specifications）

参数名称 详细说明

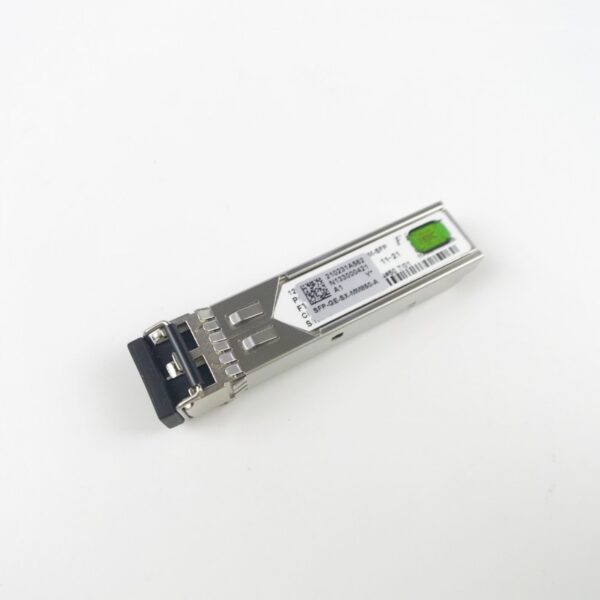

模块型号 华三（H3C）SFP-GE-SX-MM850-A（千兆多模 SFP 光模块，“A” 代表基础版，无数字诊断功能）
产品类别 SFP 封装千兆以太网光模块（Gigabit Ethernet SFP Transceiver），多模光纤传输
传输速率（Data Rate） 1.25Gbps（兼容 1000BASE-SX 标准，支持全双工通信，速率不可协商）
兼容协议（Compliant Standard） IEEE 802.3z（1000BASE-SX）、SFP MSA 协议，不支持 SFF-8472 数字诊断标准
封装形式（Form Factor） 标准 SFP 封装，尺寸：56.5mm（长）×13.4mm（宽）×8.5mm（高），支持热插拔（Hot-Swappable）

二、传输性能（Transmission Performance）

参数名称 详细说明
波长（Wavelength） 850nm（VCSEL 激光器，适合多模光纤低损耗传输）
传输介质（Transmission Medium） 多模光纤（MMF），支持 OM2（50/125μm）、OM3（50/125μm）、OM1（62.5/125μm）
最大传输距离（Max Distance） – OM2 光纤：550 米（1000BASE-SX 标准距离）
– OM3 光纤：300 米（千兆速率下）
– OM1 光纤：275 米（62.5μm 多模光纤）
发射光功率（TX Power） 典型值 – 9.5~-3dBm（最小 – 11dBm，最大 – 2dBm），覆盖全距离信号需求
接收灵敏度（RX Sensitivity） 典型值 – 17dBm（最小 – 19dBm），保障弱光信号稳定接收
过载光功率（Overload Power） 0dBm（最大输入光功率，防止信号饱和失真）

三、接口与物理特性（Interface & Physical Features）

参数名称 详细说明
接口类型（Connector Type） LC 双工接口（兼容 LC/PC 连接器，低插入损耗≤0.5dB）
数字诊断（DDM/DOM） 不支持（基础版简化设计，无实时监控功能）
信号编码（Signal Encoding） 8B/10B 编码，符合 IEEE 802.3z 标准，确保数据传输完整性
功耗（Power Consumption） 典型值 0.8W（最大 1.2W），比带 DDM 功能的模块降低约 20% 功耗

四、环境与可靠性（Environmental & Reliability）

参数名称 详细说明
工作温度（Operating Temp） 商业级（Commercial Grade）：0℃~70℃，适用于机房、企业楼宇等恒温环境
存储温度（Storage Temp） -40℃~85℃，满足长期运输与库存需求，性能无衰减
相对湿度（Relative Humidity） 5%~95%（无冷凝），适配潮湿或干燥场景
冲击与振动（Shock & Vibration） 符合 IEC 60068-2-27（冲击）、IEC 60068-2-6（振动）标准，设备搬运后稳定运行
合规认证（Compliance） 符合 RoHS 2.0（环保）、CE（欧盟电磁兼容）、FCC Part 15 Class B（美国电磁兼容）、IEC 60825-1 Class 1（激光安全）

五、设备兼容性（Device Compatibility）

主流适配华三设备：

  • 交换机系列：H3C S5000、S5120、S5500 系列（需固件版本 V5.20 及以上）
  • 接入层设备：H3C S3100、S3600 系列，支持即插即用
  • 安防网关：H3C SecPath F1000 系列，适配监控数据流传输

第三方设备兼容：

  • 兼容思科 Catalyst 2960、华为 S5700 等支持 SFP 插槽的设备，需手动配置端口为 “1000Mbps 全双工” 模式

六、核心应用场景（Key Application Scenarios）

  1. 中小企业网络：办公楼宇内交换机互联（500 米内），低成本替代带 DDM 功能的模块
  2. 安防监控：非关键链路的摄像头光纤回传（如园区外围监控，无需实时监控模块状态）
  3. 临时部署：展会、活动现场的临时千兆光纤链路，简化配置快速部署
  4. 老旧设备升级：适配不支持 DDM 功能的 legacy 设备，延长设备生命周期

七、与 SFP-GE-SX-MM850-D 的核心差异

对比项 SFP-GE-SX-MM850-A（基础版） SFP-GE-SX-MM850-D（诊断版）
数字诊断（DDM） 不支持 支持（SFF-8472 标准）
功耗 0.8W（典型） 1.0W（典型）
适用场景 低成本、非关键链路 需远程监控的核心链路
价格 约低 15%~20% 略高，含诊断功能溢价
